 Заголовок сообщения: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 12:35

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 461
Откуда: Москва
За последние 3 – 4 года я вставил ФМ блоки наверное уже более чем в 20 ламповых приёмников ( радиол)
Но приёмники пока закончились…а задел ФМ блоков остался
Вот думаю три из них выложу на обмен.
====

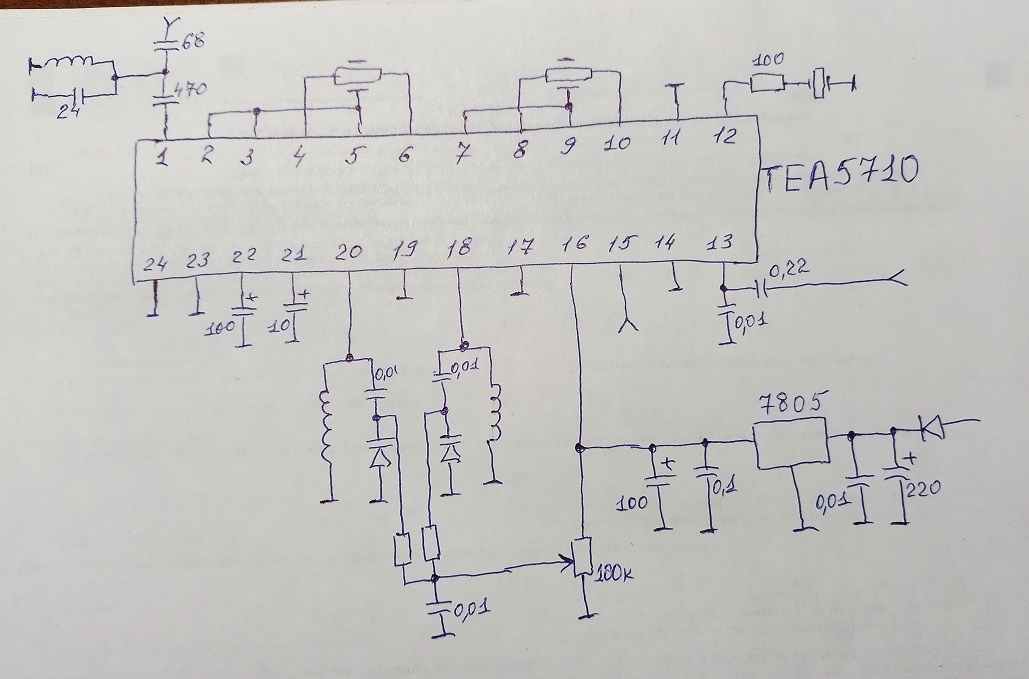

Выполнены на микросхеме ТЕА5710 по стандартной заводской схеме, без всяких доработок и улучшений
Для стабилизации питания стоит микросхема 7805

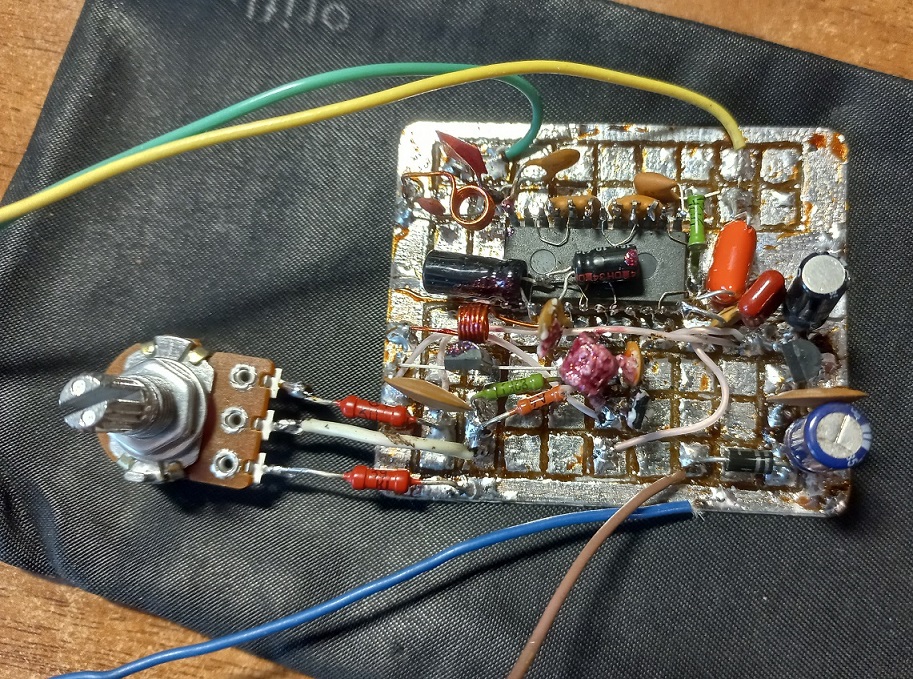

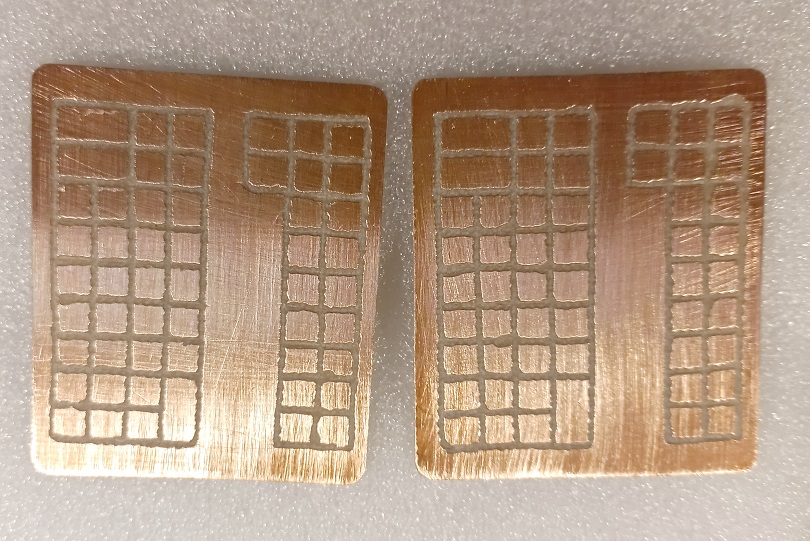

Выполнены на стеклотекстолитовой печатной плате - размер 45х55 мм
Питание – от накальной обмотки ламп на 6,3 вольта
Потребляемый ток менее 15 мА
==

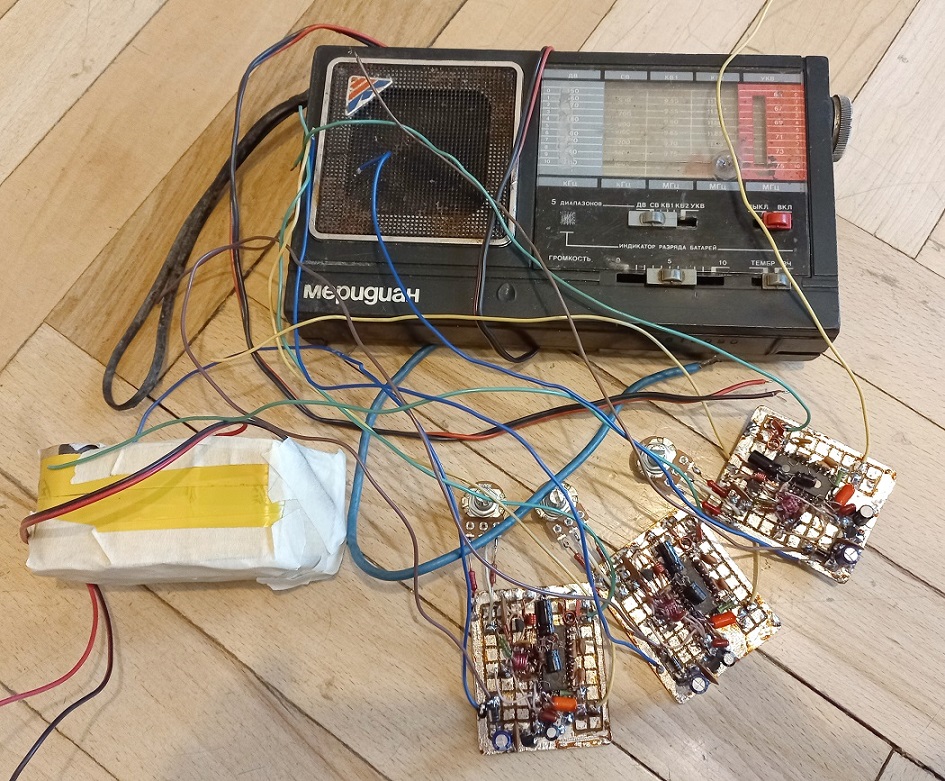

Блоки передаются с проверкой.....валялся у меня старый приёмник "Меридиан" с неработающим ВЧ ( наверное микросхемы погорели)...а УНЧ работает.
Вот и пользуюсь им для наладки и проверки ФМ блоков.
При вас включу ФМ блок и проверю работоспособность.....потом никаких претензий уже не принимаю.
==
===
Мои хотелки:
--
1. Нужен корпус от приёмника «Балтика» - причём только деревяшка, можно без передней накладной карболитовой рамки -она у меня есть. Можно в ободранном состоянии – всё равно красить. Плюс малую ручку ( одной ручки у меня не хватает)
--
2. Осенью купил за пузырь «огненной» воды корпус с динамиками от «Ригонды» - корпус в отличном состоянии. А шасси уже успели сдать в металлолом. Так вот – нужно шасси – причём можно БЕЗ блока питания и без УНЧ – они у меня есть. Но чтоб шасси рабочее – не скручены катушки контуров, не замяты пластины КПЕ, оба верньера рабочие, с ручками. Обычно же ведь в шасси от Ригонды самое ценное это УНЧ и БП…а остальное как правило идёт на выброс.
--
3. Ну и в мае привезу с дачи корпус от КВН. Шасси вроде почти починил ( осталось со звуком разобраться). Так что нужна задняя стенка + боковая заглушка
===
10 минут от метро "Юго-Западная"
==
==


У вас нет доступа для просмотра вложений в этом сообщении.


Вернуться наверх


 Заголовок сообщения: Re: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 12:41

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 461
Откуда: Москва

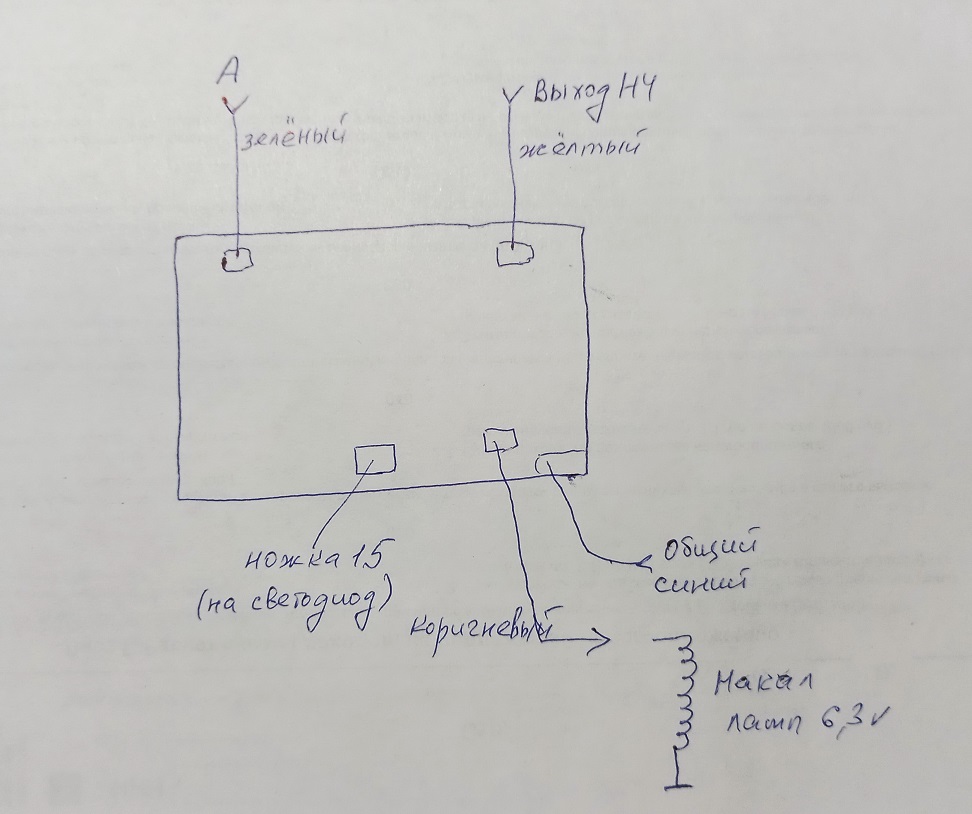

На ножку 15 микросхемы идёт светодиод настройки
Но я никогда не ставил его - во первых, слушатель настраивает радио по лучшему приёму на слух, а не по индикатору. И второе - не стоит портить корпус старинного радио и сверлить в нём дырку для светодиода.
Поэтому от платы проводок к этой клемме не припаял.
---
Диапазон выставлен 87-108 МГц
От самой нижней станции "Бизнес ФМ" на 87,5 МГц, до самой верхней "Милицейская волна" на 107,8 МГц.
Этот диапазон выставляется резисторами, включенными последовательно с переменным резистором настройки
Тот резистор, что стоит на массу - регулирует нижний край диапазона, тот что на плюс питания - верхний.
В каждый блок резисторы подбираются индивидуально - у меня они примерно такие
нижний 39-47 КОм, верхний 27-33 КОм.
==
==
Вот на Ю-тубе есть немного из тех приёмников, что делал ( ну в смысле в которые вставлял ФМ блок)
https://www.youtube.com/@user-oh4kc5tl5r/videos
--


Вернуться наверх


 Заголовок сообщения: Re: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 14:09

Зарегистрирован: 22 фев 2014, 15:10
Сообщений: 257
Откуда: Новая Москва
Корпус Балтики - АГ или ламповой?


Вернуться наверх


 Заголовок сообщения: Re: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 14:11

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 461
Откуда: Москва
Дмитрий А.М. писал(а):
Корпус Балтики - АГ или ламповой?

--
Радиоприёмник "Балтика-52"


Вернуться наверх


 Заголовок сообщения: Re: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 15:38

Зарегистрирован: 22 фев 2014, 15:10
Сообщений: 257
Откуда: Новая Москва
полупроводник писал(а):
Дмитрий А.М. писал(а):
Корпус Балтики - АГ или ламповой?

--
Радиоприёмник "Балтика-52"

Где ж ты раньше был...
На Авито с осени выставлял.Один корпус в феврале отдал Владимиру (МОЭК1),второй продал,отправил 7-го марта в Одинцово.
При этом купил две платки у Михаила Н,поставил в Неву.
Вложение:
20230224_184019 — копия.jpg


У вас нет доступа для просмотра вложений в этом сообщении.


Вернуться наверх


 Заголовок сообщения: Re: Блоки ФМ на обмен
Непрочитанное сообщениеДобавлено: 10 мар 2023, 16:19

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 461
Откуда: Москва
Ну что ж поделаешь то....раз нет, значит нет.
--

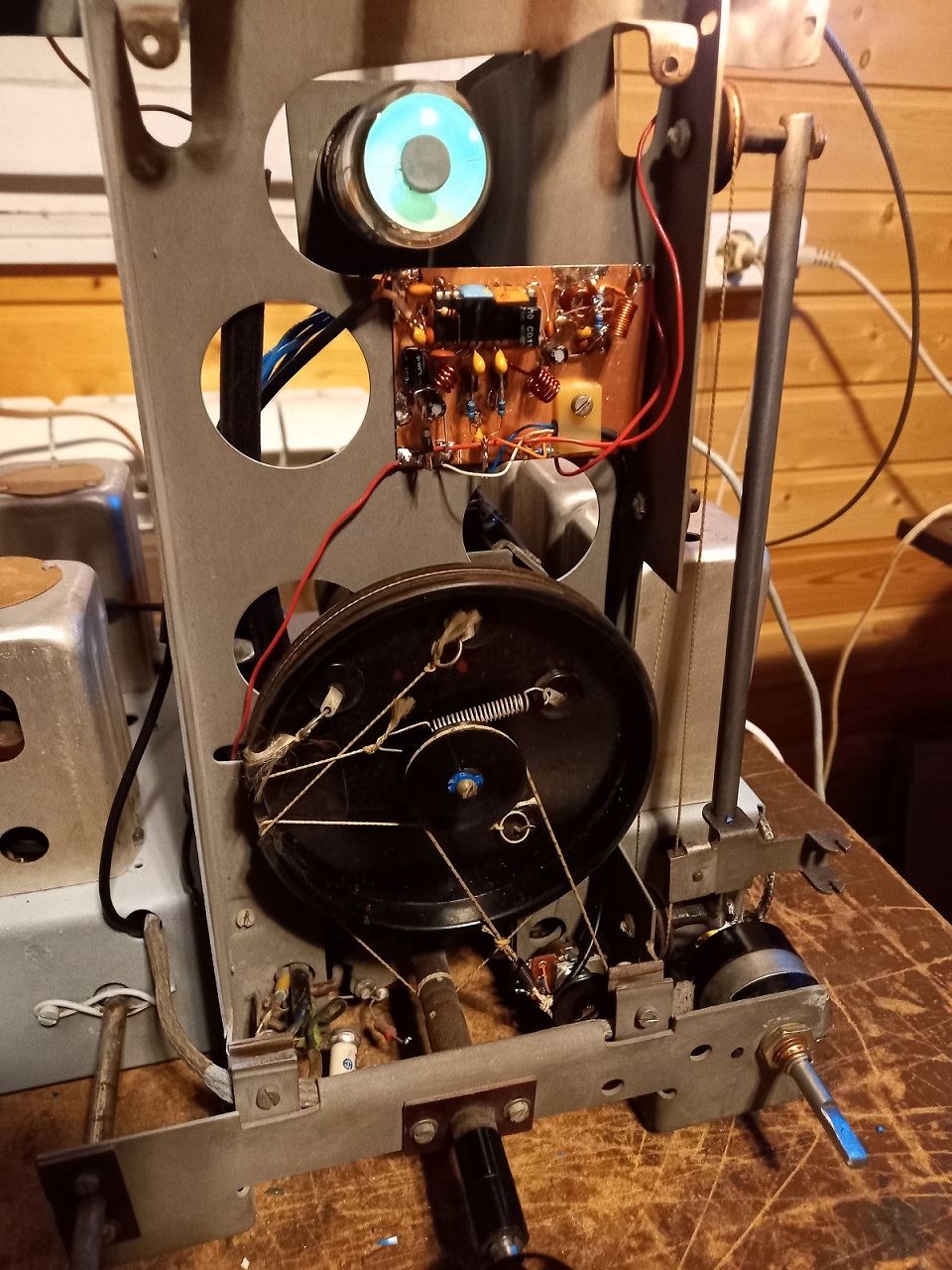

Так то у меня шасси от "Балтики-52" рабочее...и вставил в него ФМ
