 Заголовок сообщения: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 28 окт 2021, 12:57

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва

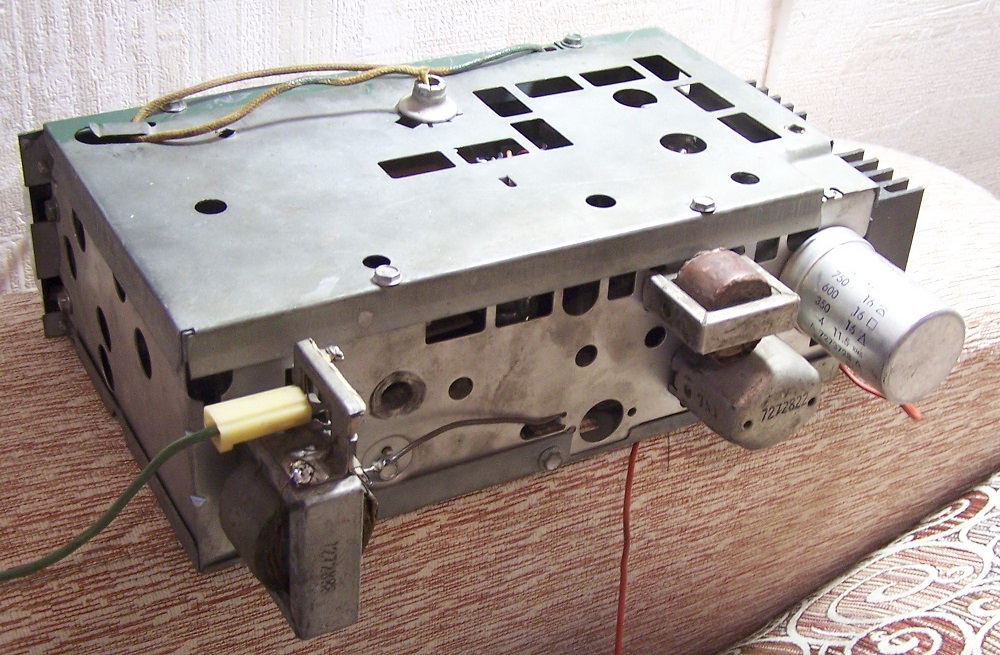

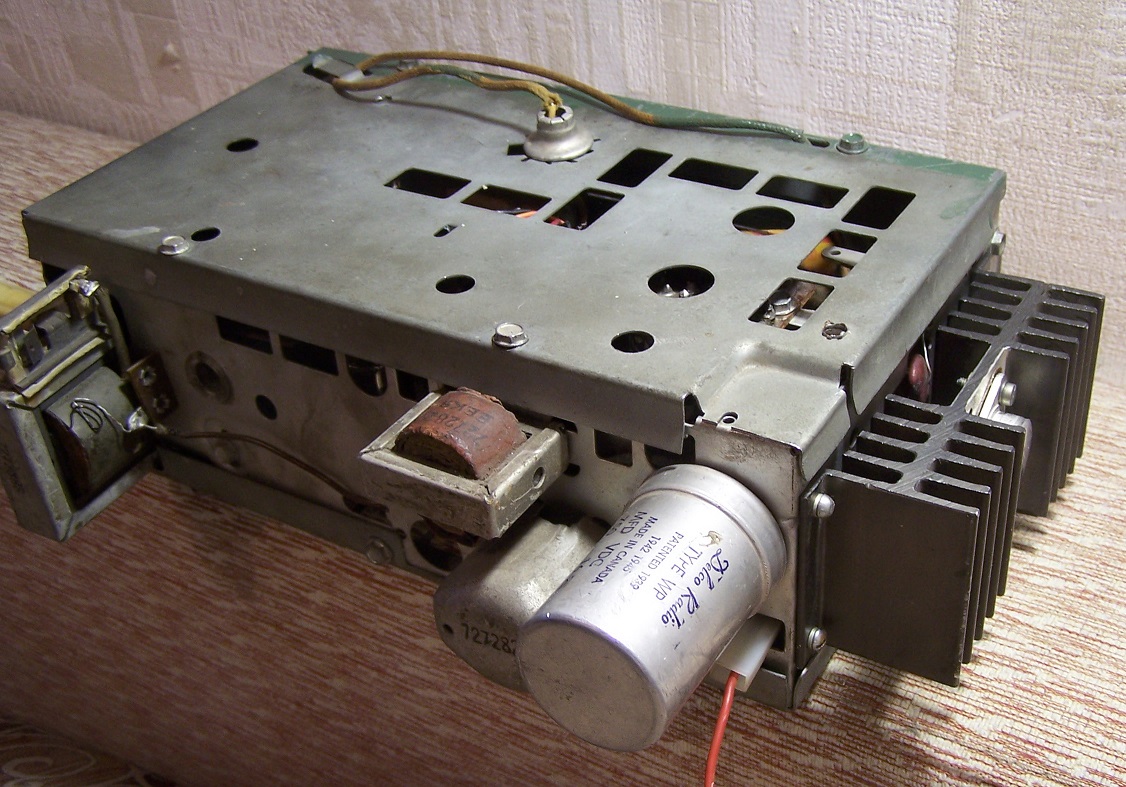

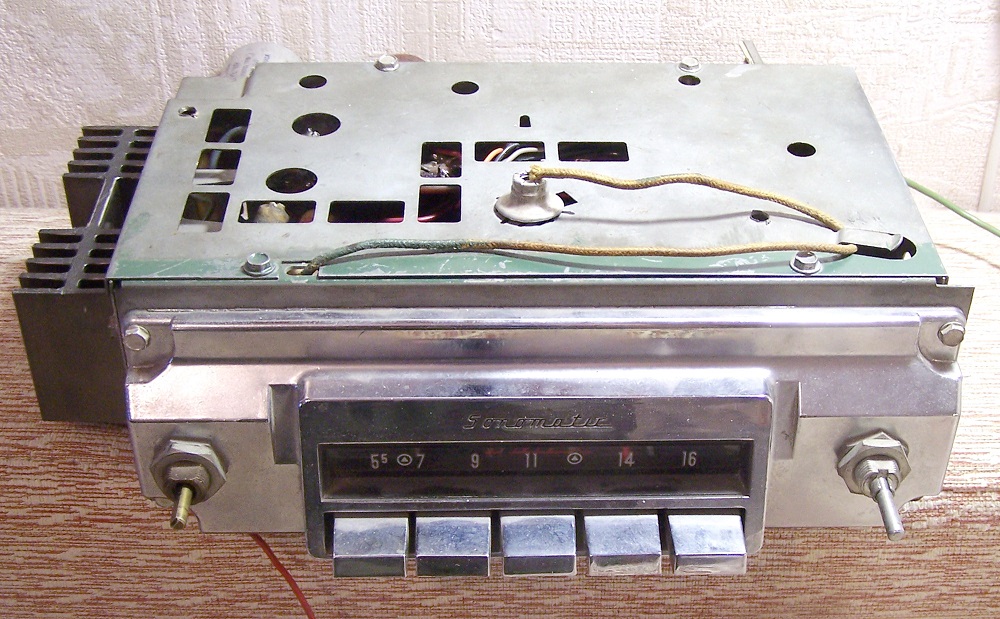

Предлагаю к обмену ламповый авто радиоприёмник, который ставили на автомобили марки "Бьюйк" в 1959 году
Название приёмника:
Buick 1959 LeSabre, Invicta, Electra
Sonomatic AM PB radio 12V

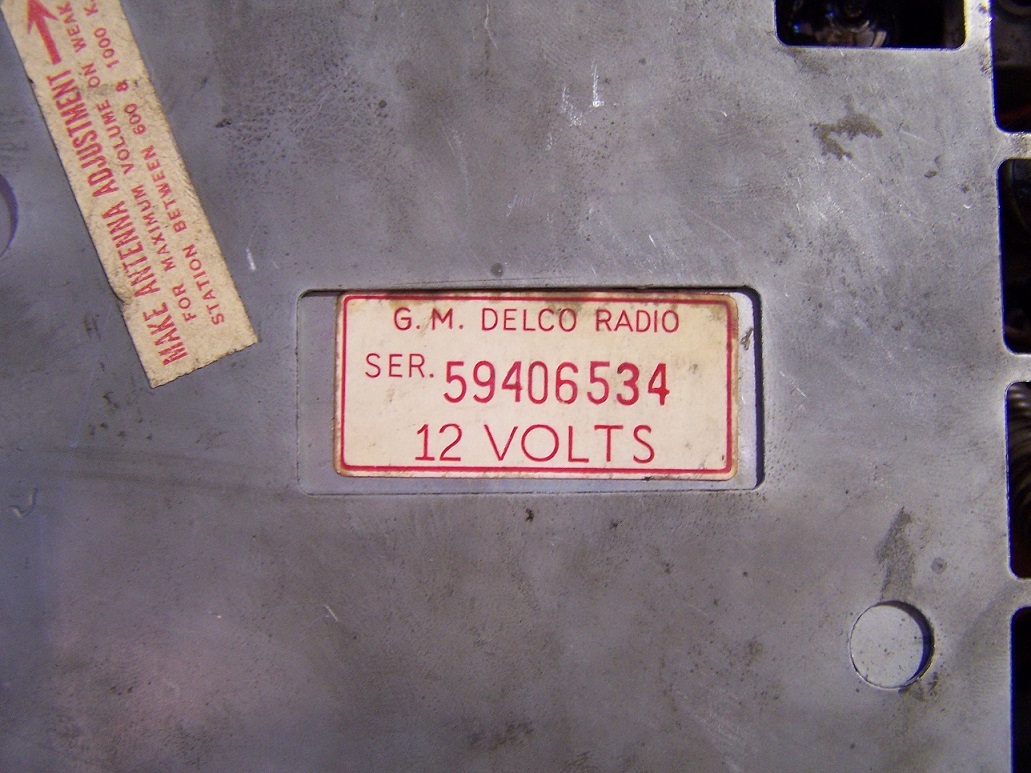

Delco 981968
----
Этот приёмник есть в радиомузее - вот он:
https://www.radiomuseum.org/r/united_1_ ... buick.html
--
Также есть сайт с описанием всех приёмников которые устанавливали на "Бьюйки" с 1932 по 1975г.
Вот этот сайт:
https://sites.google.com/site/identifyi ... -1/buick-1
---
Итак.

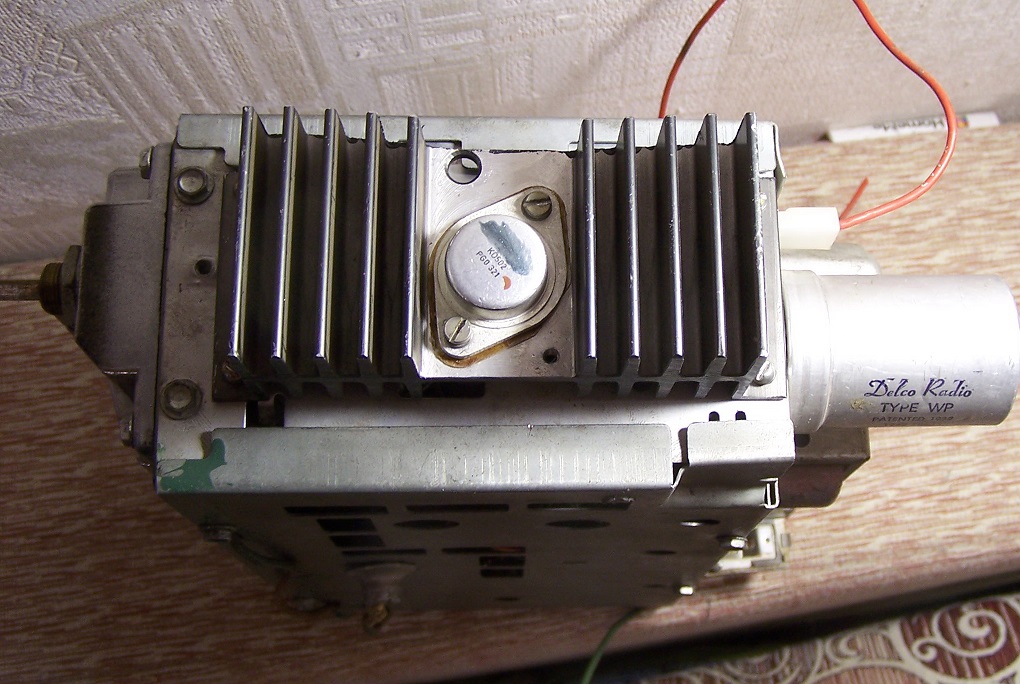

Приёмник собран на 4-х радиолампах ( 12AD6, 12EK6, 12DS7, 12DZ6) и на одном транзисторе DS-502.
Диапазон - только СВ.

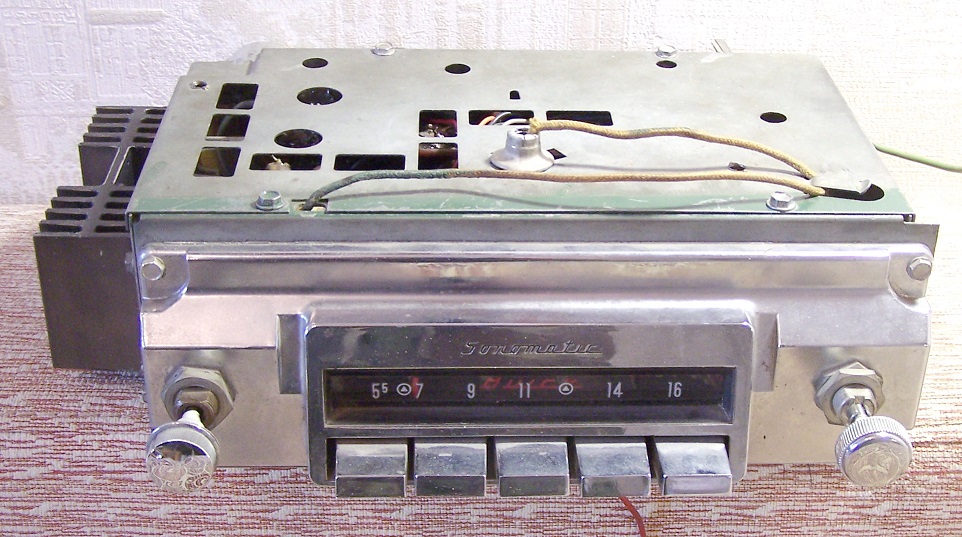

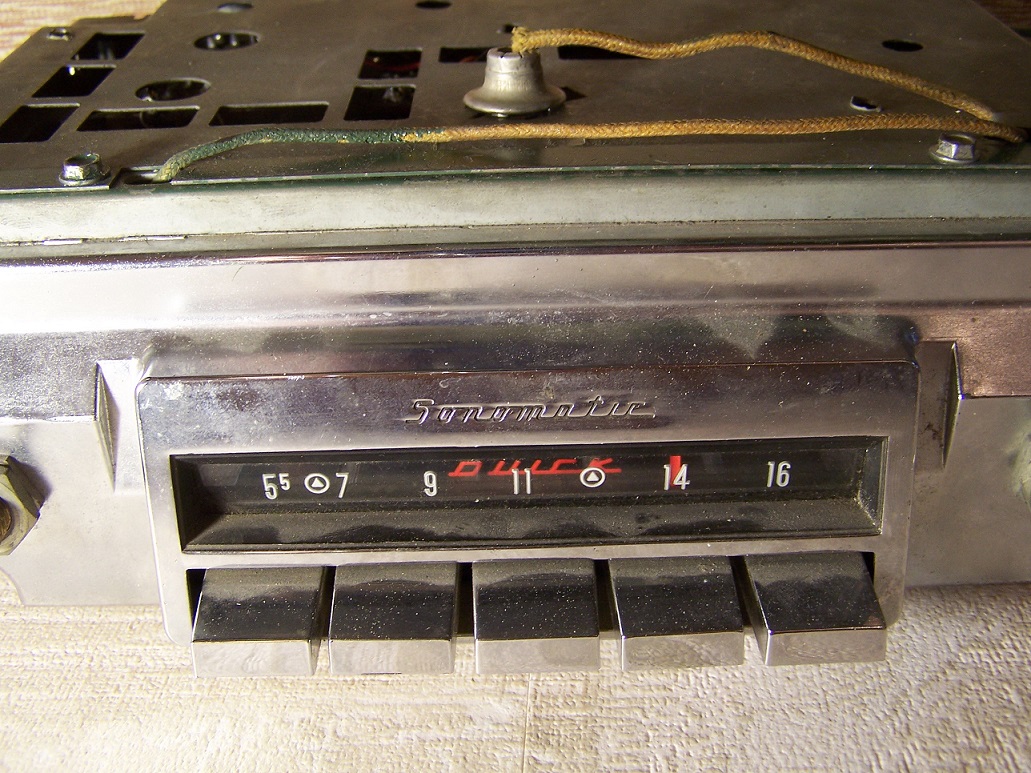

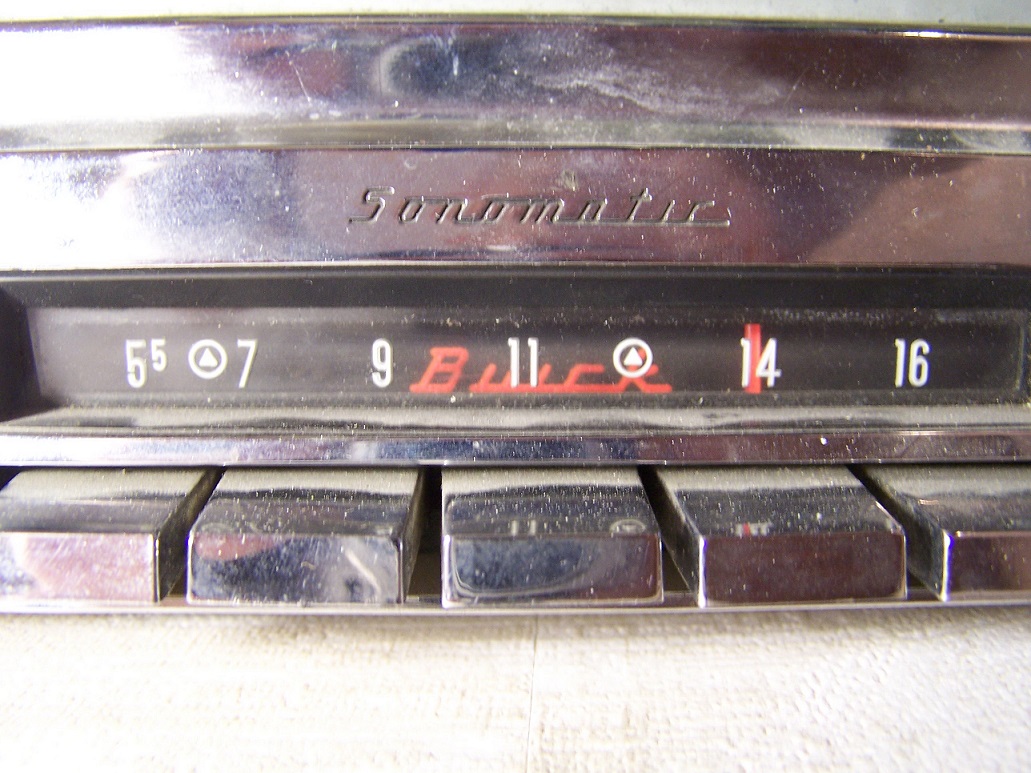

А пять кнопок спереди - это кнопки памяти на 5 радиостанций. ( механическая память - запоминание происходит путём втягивания кнопки на себя)
По бокам ручка громкости и ручка настройки.
-----

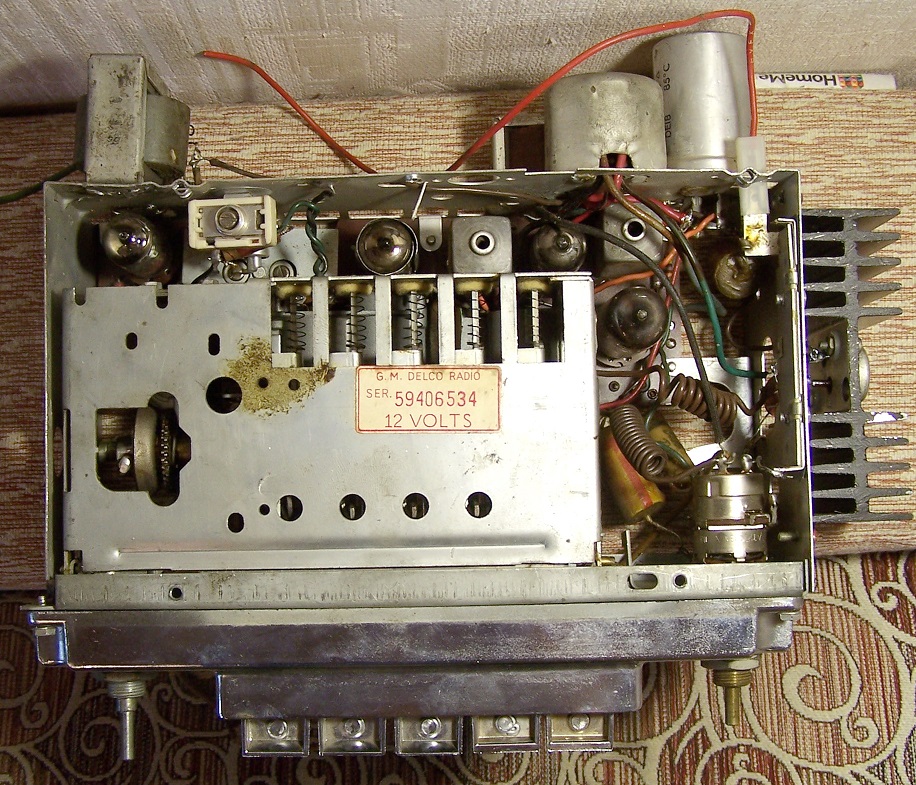

Внутри все детали родные.

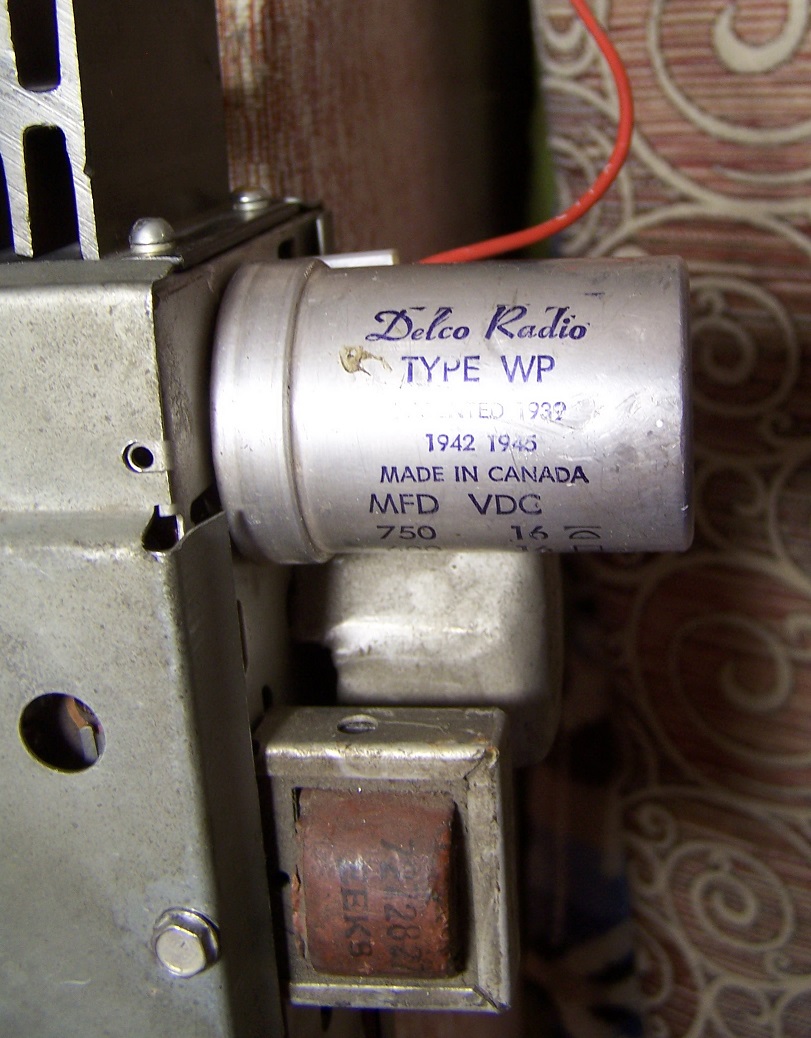

Радиолампы фирмы Дженерал Электрик, конденсаторы канадские.
Родных ручек настройки и громкости нет.
Поставил первые попавшиеся.
----
Приёмник в рабочем состоянии.
Подключал к авто аккумулятору - орёт громко.( ну в смысле орёт шумами эфира - станций то нет на СВ - только шорохи и трески)
Клемма с красным проводком - питание 12 вольт, клемма с зелёным проводком - подключение к динамику.
Антенное гнездо - обычное, стандартное.
----
Находится рядом с метро "Юго-Западная"
==
Вес приёмника 3,5 кг.
Габариты: 280х220х85 мм
---
ОБМЕНЯЮ его на 9 журналов "Радиофронт"
1930 - № 22, 23\24, 26\27
1932 - № 10, 11
1939 - № 1, 2, 3, 4
Нужны только эти номера.
--
Или обменяю на неисправный или некомплектный ( без ручек, без ламп и т.п.) приёмник 6Н-1, или круглошкалик типа 557, или что то другое стильное и интересное.
--
Обмен только при личной встрече.
По почте не меняюсь.


Вложения:
100_0202.JPG [ 243.98 KiB | Просмотров: 500 ]
100_0201.JPG [ 242.71 KiB | Просмотров: 500 ]
100_0200.JPG [ 337.99 KiB | Просмотров: 500 ]
100_0199.JPG [ 290.28 KiB | Просмотров: 500 ]
100_0198.JPG [ 284.08 KiB | Просмотров: 500 ]
100_0197.JPG [ 386.67 KiB | Просмотров: 500 ]
100_0166.JPG [ 280.09 KiB | Просмотров: 500 ]
100_0196.JPG [ 475.23 KiB | Просмотров: 500 ]
100_0205.JPG [ 233.23 KiB | Просмотров: 500 ]


Последний раз редактировалось полупроводник 28 окт 2021, 13:00, всего редактировалось 1 раз.
Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 28 окт 2021, 12:58

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва
......


Вложения:
100_0204.JPG [ 271.88 KiB | Просмотров: 499 ]
100_0203.JPG [ 343.91 KiB | Просмотров: 499 ]
Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 28 окт 2021, 13:25

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва

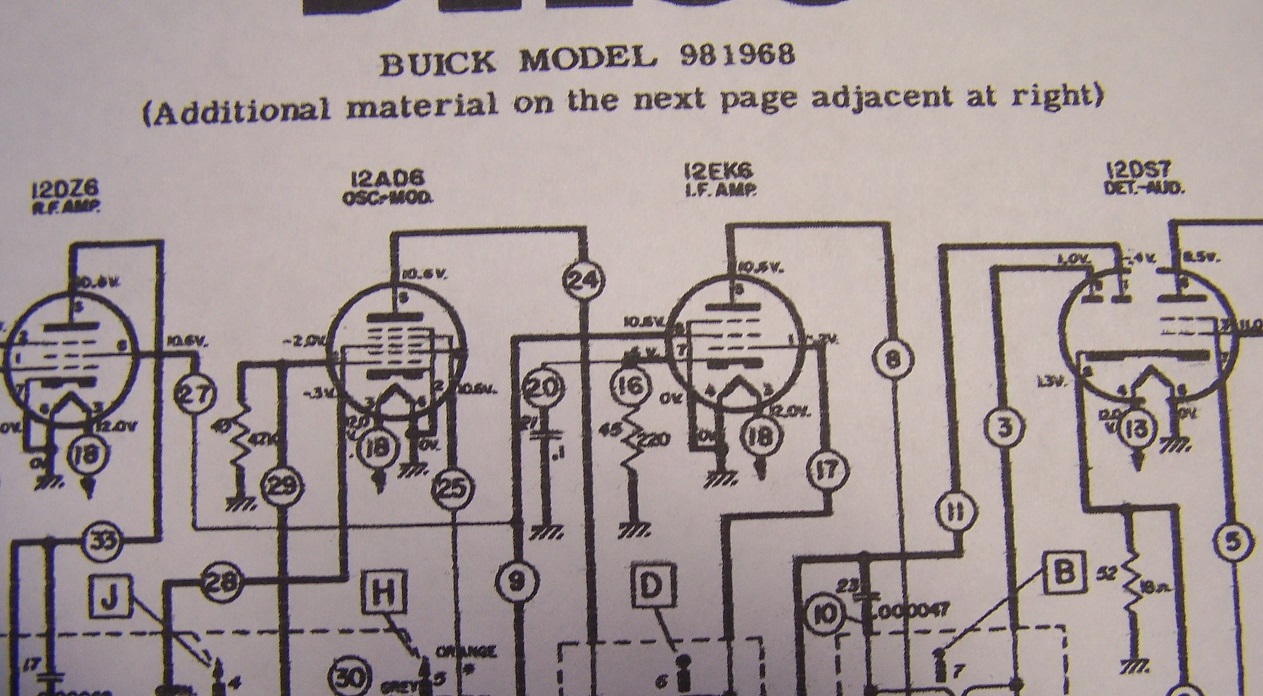

Мой товарищ добыл мне схему на это авторадио.
И когда я на неё глянул - был очень удивлён - ...
Я то думал, что на транзисторе собран преобразователь напряжения для анода ламп - а вот хрен там...
Оказывается на транзисторе собран оконечный каскад УНЧ
А преобразователя напряжения там вообще нет - лампы стоят просто уникальные, работают при 10-ти вольтах !!!!! на аноде.
Смотрите схему.
---


Вложения:
100_1114.JPG [ 300.73 KiB | Просмотров: 497 ]
100_1113.JPG [ 470.1 KiB | Просмотров: 497 ]
Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 07 ноя 2021, 11:53

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва
Я правильно понял, что первая лампа это усилитель ВЧ
Вторая - гетеродин-преобразователь
Третья - усилитель ПЧ
Четвёртая - детектор плюс предварительный УНЧ


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 07 ноя 2021, 15:59
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2892
Откуда: Москва-Kucuk Erenkoy
Судя по схеме - так и есть.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Ламповый "Бьюйк" на обмен
Непрочитанное сообщениеДобавлено: 25 апр 2022, 09:21

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва
Всё ещё актуально......
