"По многочисленным просьбам трудящихся..."

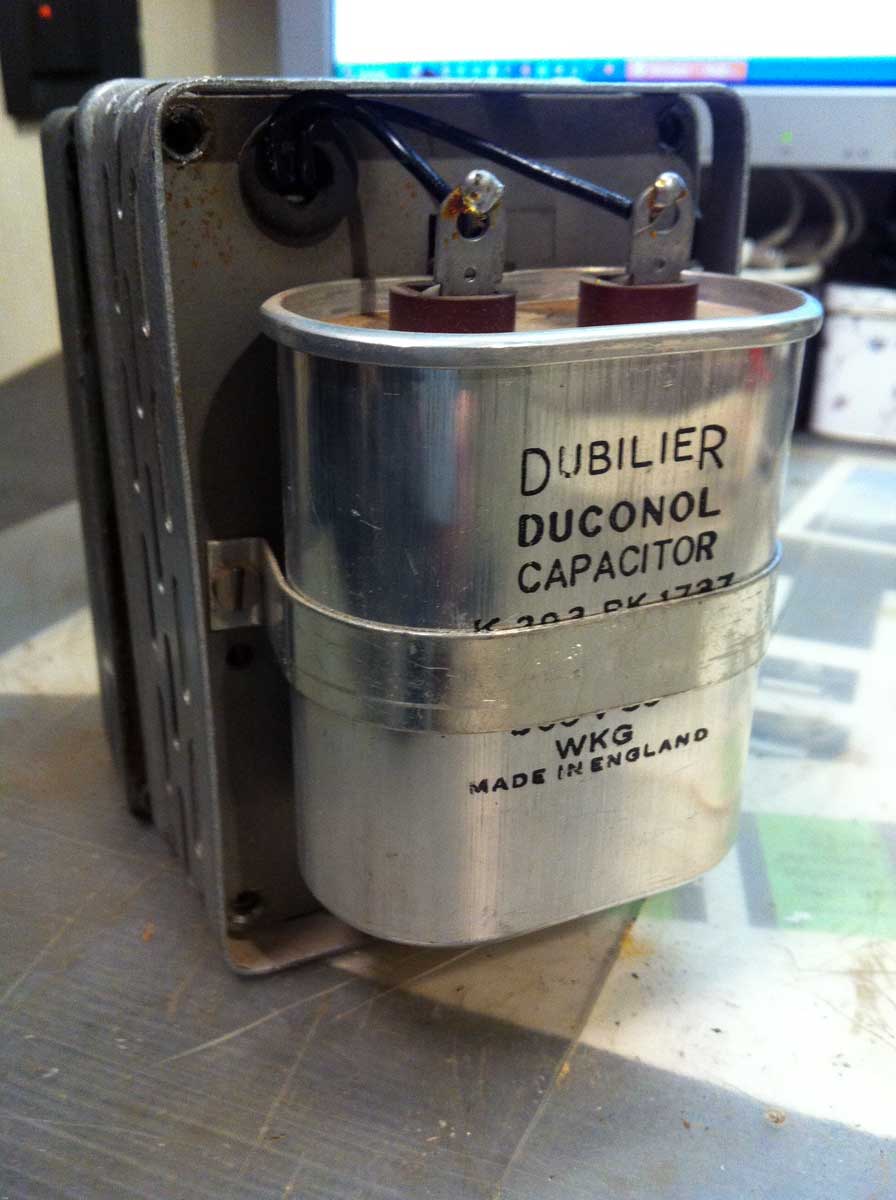

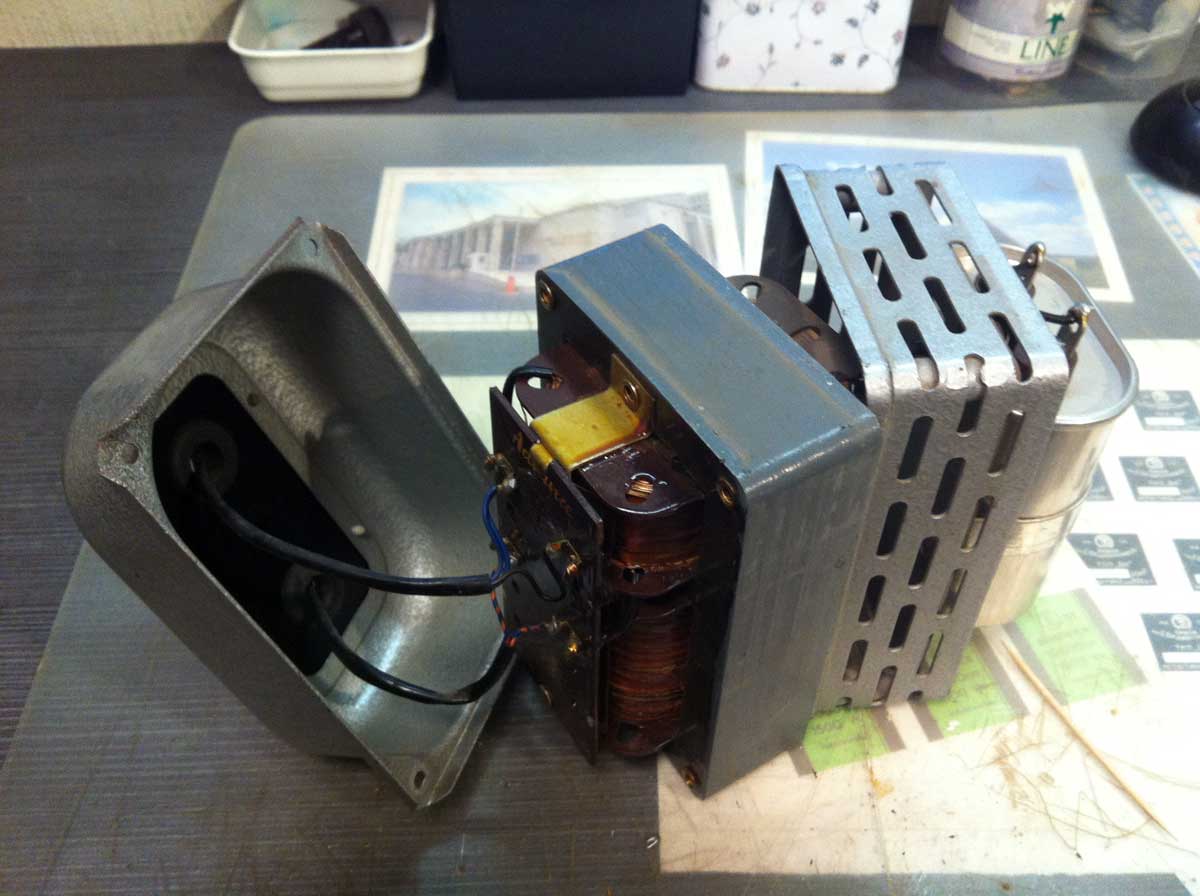

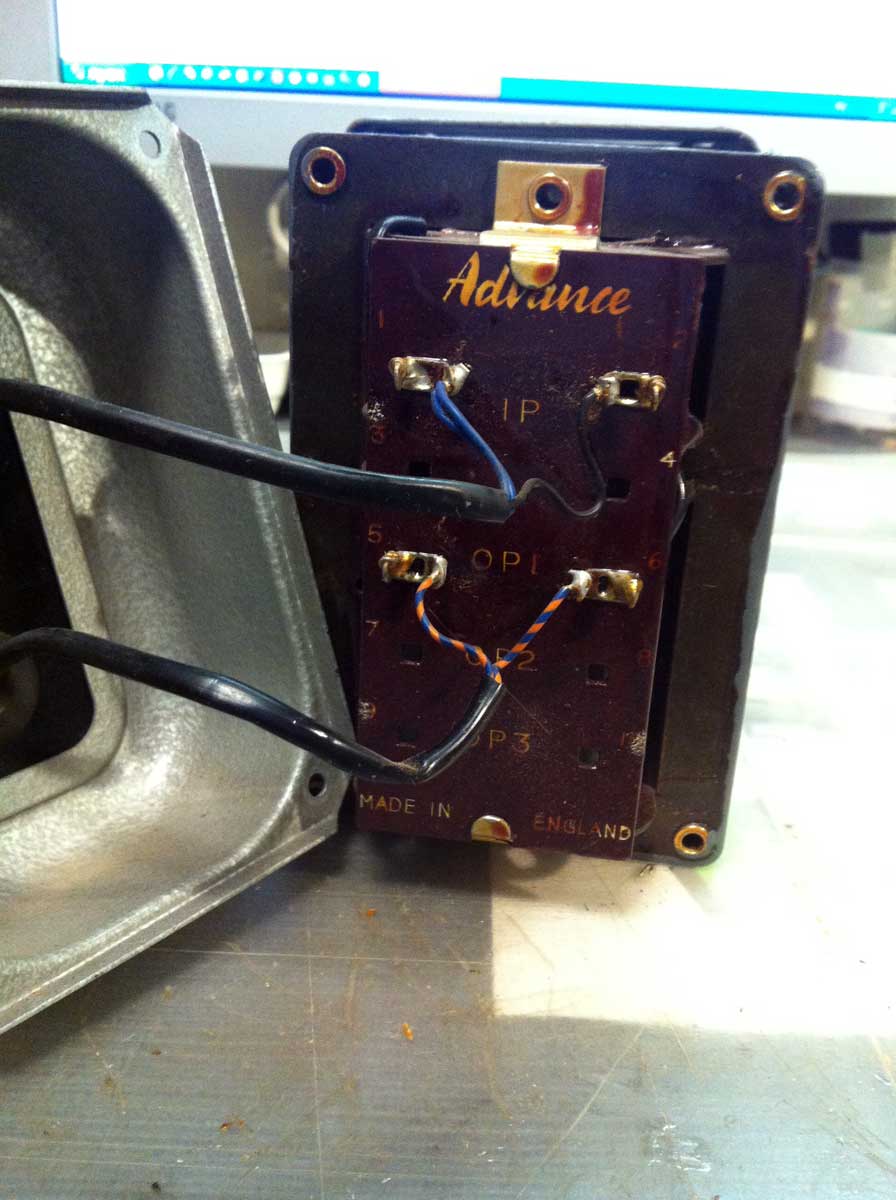

Разобрал сегодня этот трансформатор. Внутри - собственно транс, большой сдвоенный конденсатор да гетинаксовая монтажная плата с выводами:







Ну а напоследок провел испытания. Подключил к ЛАТРу, на нагрузку - лампочка накаливания в 40 Вт. Ничего не бабахнуло, дым не пошел. Плавно изменял входное напряжение от 180 до 260 вольт, и измерял на выходе через каждые 20. Выходное колебалось от 233,8 до 235,2, т.е. оставалось достаточно стабильным, хотя и не обещанные 220. В процессе изменения напряжения лампочка иногда чуть помигивала, но это можно отнести как к работе стабилизатора, так и к "искрению" ЛАТРа.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Всем добрый вечер.
Очень интересно взглянуть на "военный стаб" в 200 Вт, особенно для дачи. Напруга там гуляет будь здоров (160-180-200) 220 не бывает практически ни-когда.

А в Радиомузее-Орг этот автоматический стабилизатор есть? там, как я понял, после того, как закончились радиоприёмники в виде целостной конструкции, стали размещать информацию про отдельные элементы приёмников, лишь бы они имели собственную маркировку —

тут этой маркировки хватает, и, судя по тому, что стабилизатор может работать по-отдельности, он отдельное изделие и есть, и достоин собственной учётной карточки!

А. Лизунков, на которой, возможно, долгое время будет висеть надпись красными буквами "Ищется схема!"

пока лично мне не очень понятно, как же он стабилизирует?

Так вот же ссылку давал http://www.aelgroup.co.uk/faq/faq001.php . Схема - она и есть, транс с отделёнными обмотками и конденсатор. Там же и "How does it work?" - "NO moving parts NO electronics ONLY magnetic magic..."

Хорошо сказано, хоть в автоподпись ставь

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Суперстабильность. Я бы ещЁ подгрузил второй лампочкой и Ёмкость кальденсатора посмотреть. Резонансная вещь. ЕщЁ бы прикинуть как выглядит схема, впрочем была ссылка, и размер. Вообще-то фотать надо с универсальным русским масштабным инструментом - коробком спичечным. Там зубочиздка попала на фото, но всЁ равно.

Обязательно покажу. Никак не могу раскачать себя поехать на дальнюю дачу. Как подумаю что надо печку топить (дом прогревается сутки, это время приходится греться традиционным русским способом, а здоровье уже не то), прорубь рубить воду носить и т. д. и т. п.
Ну и переправа

Размерами он (ВШГ) 12х13х8 см, а конденсатор не сдвоенный, как написал выше, а обычный, типа металлобумажного. На нем сверху чернилами было написано что-то вроде 5 мкФ.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

У феррорезонансных стабилизаторов низкий КПД. И работают они только при постоянной нагрузке, близкой к максимальной. Поэтому сейчас они практически исчезли из употребления.

Кстати о феррорезонансных стабилизаторах. У меня есть батарейный приёмник Родина 52У весьма редкий(с возможностью питания от сети) там в блоке питания применен феррорезонасный стабилизатор .Насколько мне известно это единственный случай в отечественных приемниках.Работает от 95 до 240 в. Проверял ,подавая с ЛАТРа .

Вы писали об этом и даже размещали схему, еще 6 лет назад у Лисовиных. Очень красивое решение, взял себе на заметку
Но, у всех феррорезонансных стабилизаторах есть недостаток, работа, и особенно включение должны производится при рабочей нагрузке, на Х.Х. резко вырастает выходное напряжение и напряжение на первичной обмотке.
Феррорезонансные стабилизаторы и принцип их работы описаны во всех послевоенных справочниках.

_________________
loxtyan= Таежный Лох = UA9OF

Что-то мне подсказывает, что феррорезонансный стабилизатор можно использовать для торможения электросчЁтчика. Что теория может сказать на эту тему? ПричЁм про дисковые счЁтчики базара нет - они тормозятся элементарно, которые без храповика и назад весело идут. Речь про электронные с датчиком тока в обеих проводах.

Кста, кто из камрадов пользует дисковый ПУ (прибор учЁта на жаргоне наследников Чюбайса) примите к сведению: если электрочайник 2 квт включить в сеть через п/п диод, соответствущий по току и напряжению, разумеется, то ПУ стоит. Чайник закипает вдвое дольше по времени, но зато бесплатно. Это не всЁ. ПУ продолжает стоять ещЁ и при нагрузке по переменному току ватт эдак до 300-500. Разные экземпляры ПУ по разному. Это у меня в деревне происходила массовая замена ПУ, и я выкупил за сырец несколько экз дисковых для опытов. Электронный же продолжает моргать светодоиодом...
