Московский завод РААЗ известен выпуском немногочисленной радиопродукции, среди которой громкоговоритель-тарелка да один детекторный приемник, представленный на сайте В.Харченко https://www.rw6ase.narod.ru/index1/radiopriem/rp_detektor/raaz.html. С ним мне как-то давным-давно представлялся случай ознакомиться подробно (спасибо Олегу Старосельцеву), но я и не предполагал что придется столкнуться с РААЗовскми изделиями снова. Однако возможность представилась, во многом благодаря счастливой случайности и изрядной доли коллекционерского везения (правда не моего). История занятная и в чем-то поучительная, стоит обрел на ее рассказать.

Несколько месяцев назад один наш коллега приобрел на Авито неизвестный корпус от радиоприемника, совсем за недорого. Перед этим еще советовался со мной, брать-не брать, но цена была ближе к символической по нынешним временам, и сделка состоялась. В ходе переписки с продавцом (далеким от радио) неожиданно выяснилось что с полгода назад он продал еще какую-то старинную радиоштуковину, тоже очень недорого. Очень кстати сохранились фотографии, на которых виднелась панель детекторного приемника с некоторыми сохранившимися деталями,по виду очень подходящая к корпусу. Продавец любезно предоставил контакты покупателя, с ним удалось связаться и выяснить что панель целехонька, и приобреталась исключительно ради некоторых комплектующих, в частности гнезд. Опять-таки удалось договориться с человеком об обмене - ему другие гнезда, а от него - панель. Со временем взаимовыгодный обмен состоялся, и когда панель прибыла и была приставлена к корпусу, выяснилось - точно она! Вот так сквозь время и расстояние обе "половинки" вновь "обрели друг друга", романтично до слез:)!

Но хватит лирики, суровая действительность нам интереснее. Вот что мы имеем:

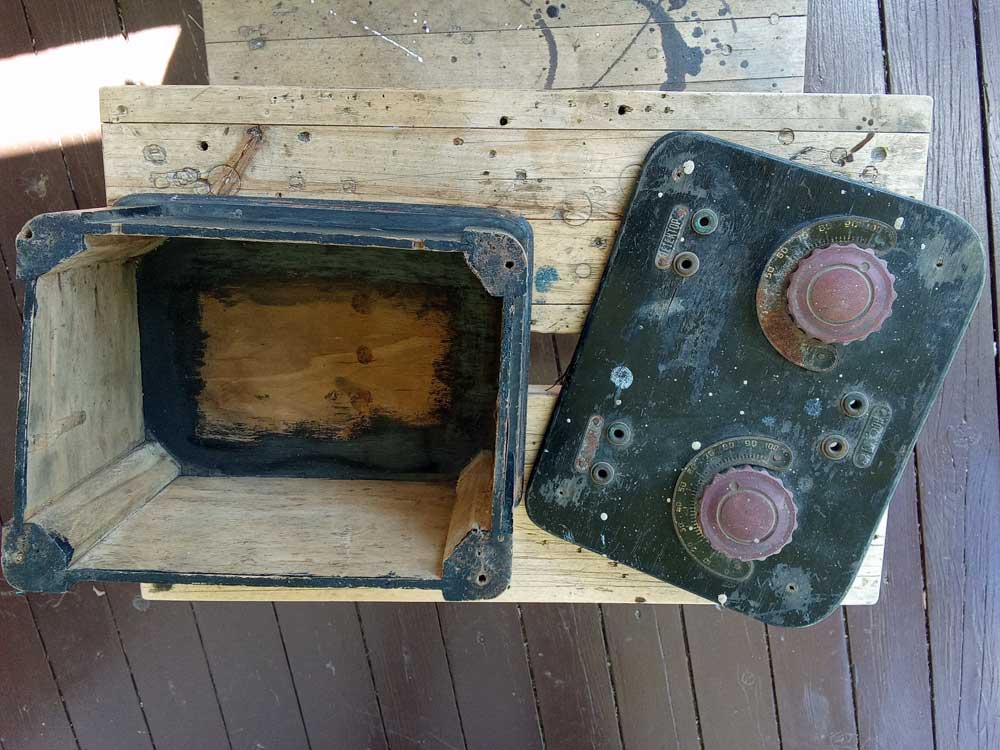

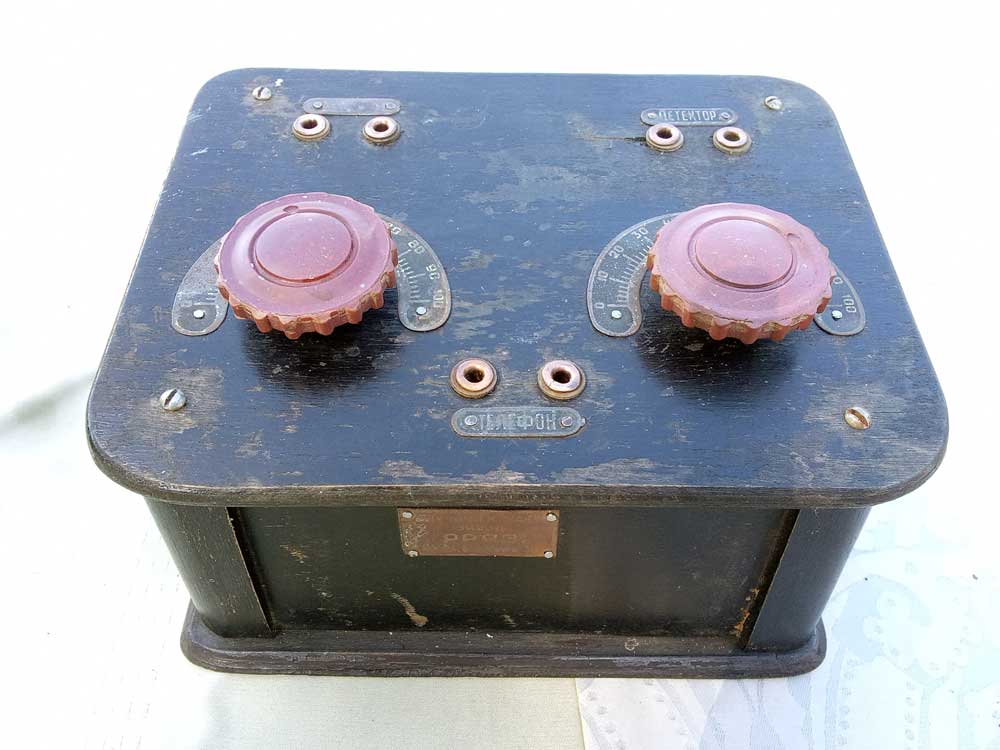

Черный крашеный пюпитровидный корпус из фанеры с табличкой РААЗ на боку:

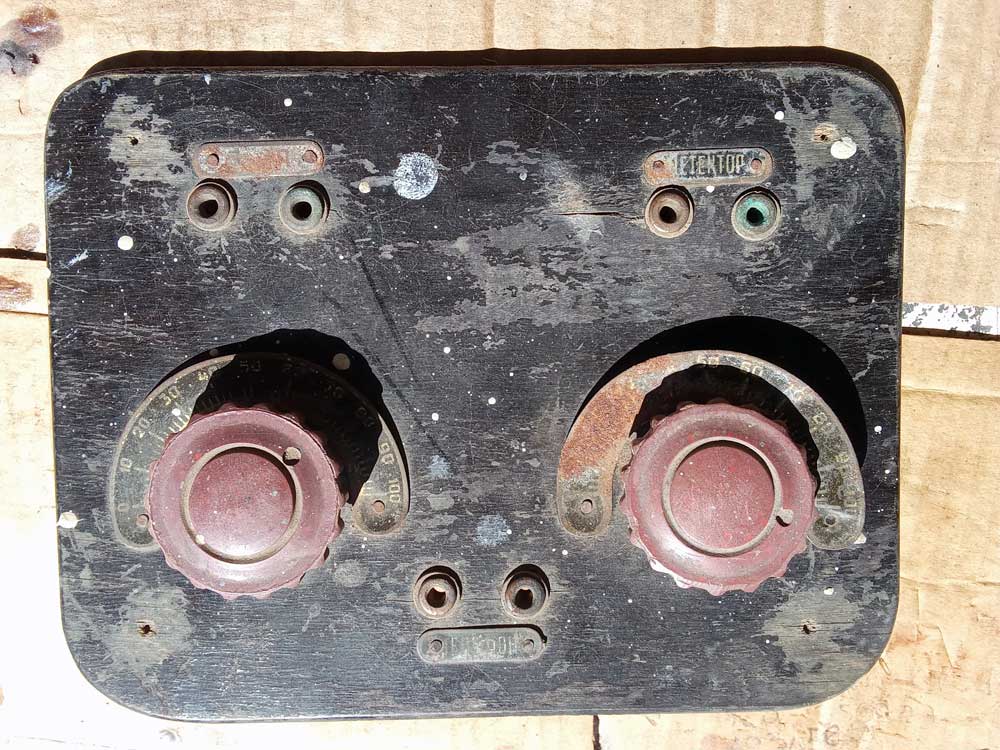

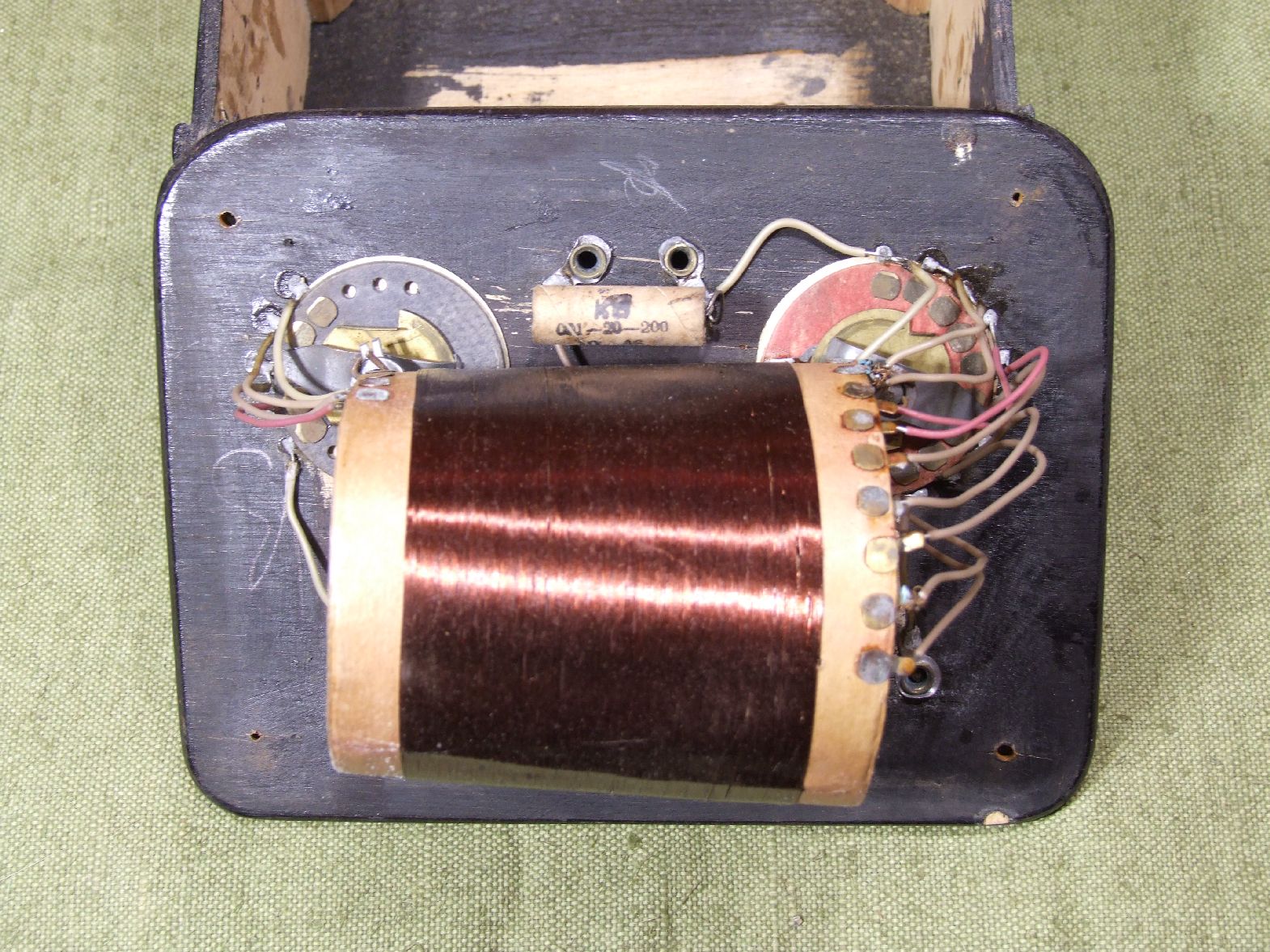

И панель с двумя ручками, тремя парами гнезд, парой переключателей на пять и десять положений да несколько проводков.

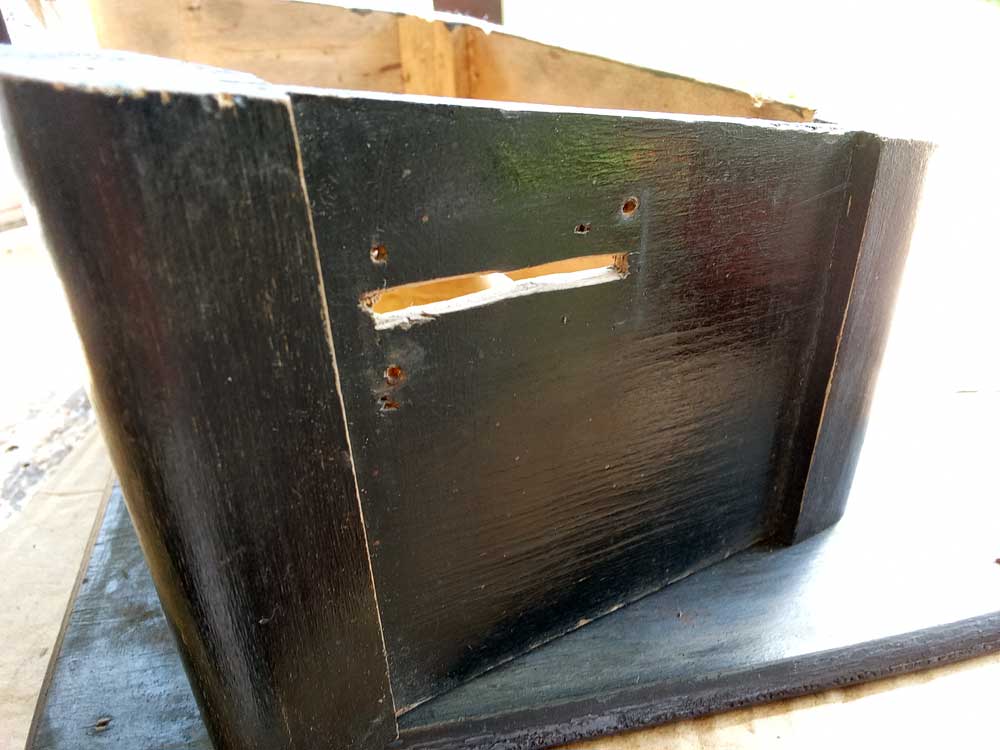

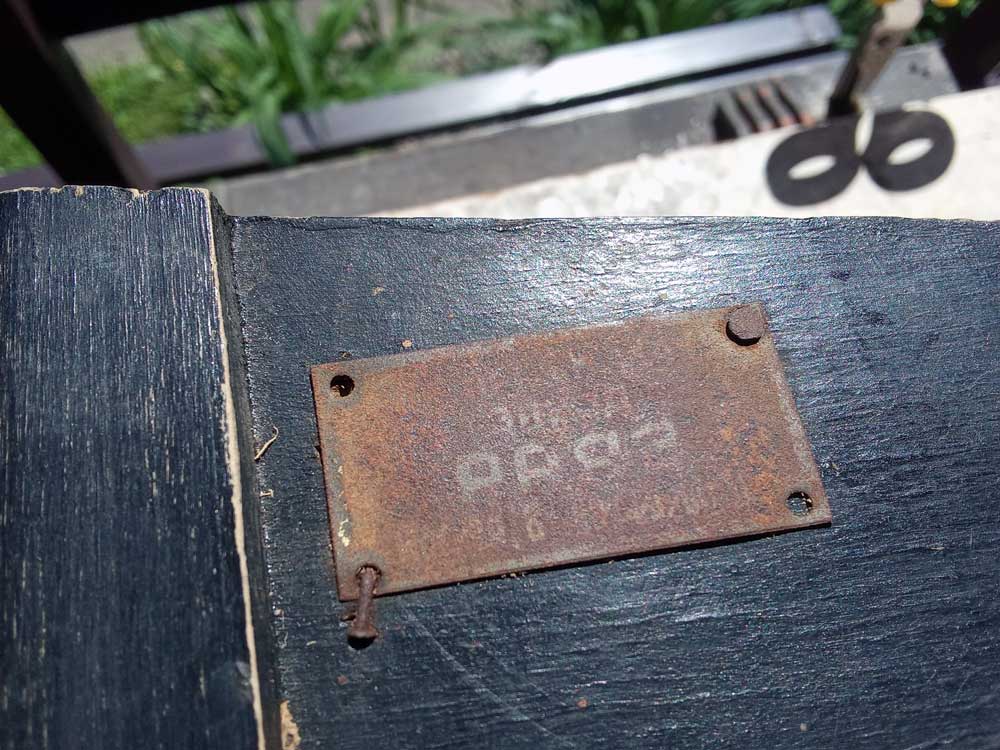

При осмотре корпуса обнаружилось что табличка находится явно не на своем месте - она прикрывала какую-то щель на боку, а спереди имельсь четыре дырочки аккурат под размер шильдика:





(Может коробочку когда-то использовали как копилку? )

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

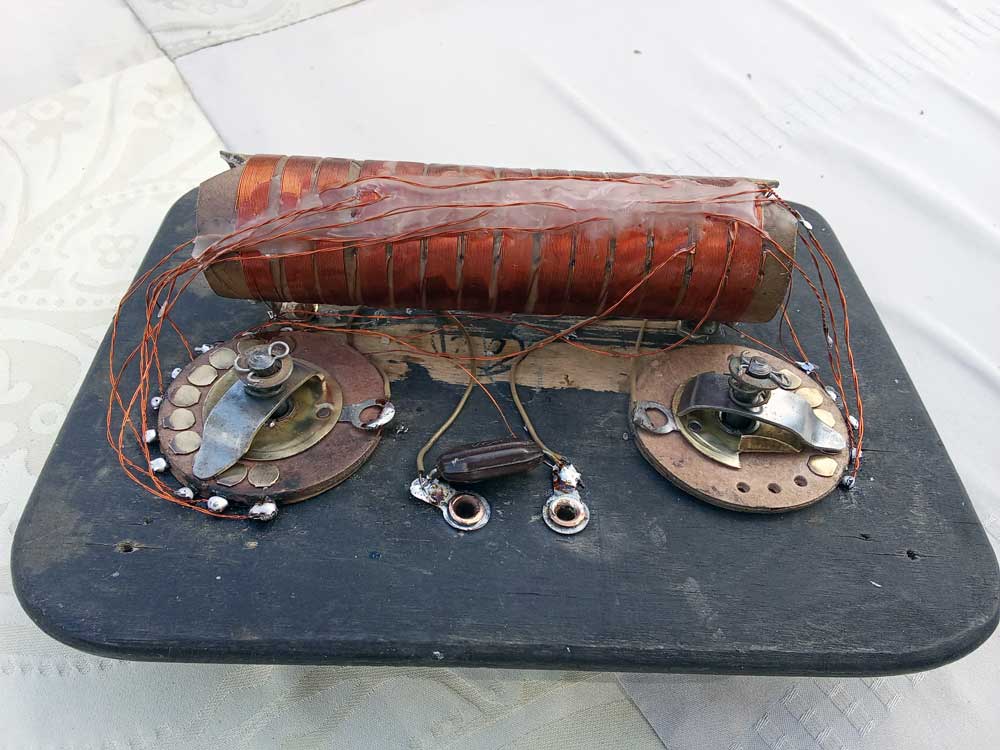

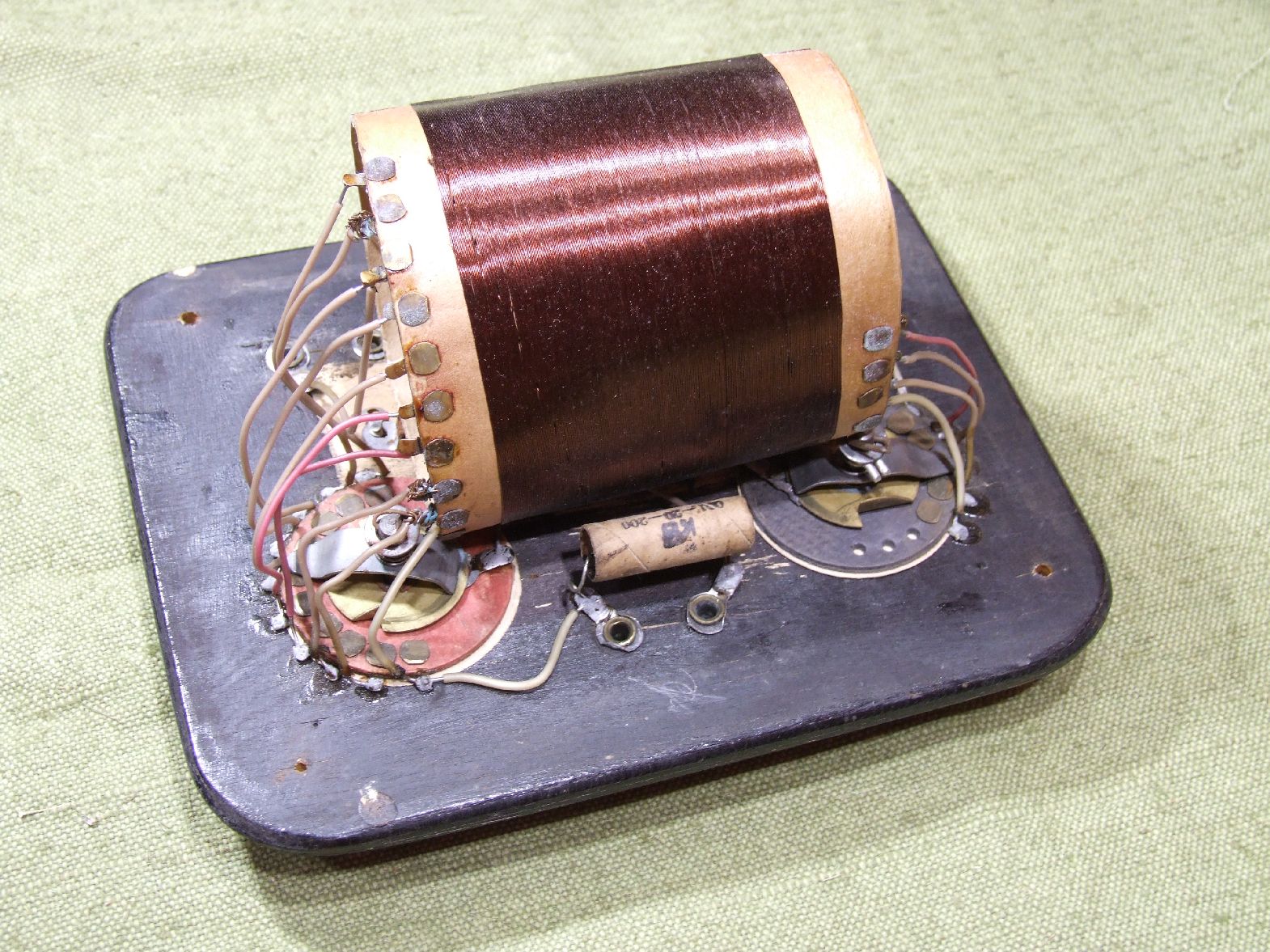

Так как никакой информации по приемнику нет, оставалось лишь только догадываться что он из себя представляет схемно. Два переключателя, отсутствие КПЕ или привода для магнитного сердечника (а предыдущий РААЗ настраивался именно так, как Комсомолец) - что-то типа приемника Шапошникова без вариометра, со ступенчатой настройкой и переключением автотрансформаторной связи. Немного прикинув намотал катушку на картонной гильзе в 30 мм, 14-ю секциями по 20 витков, пропитав хорошенько свечным воском:

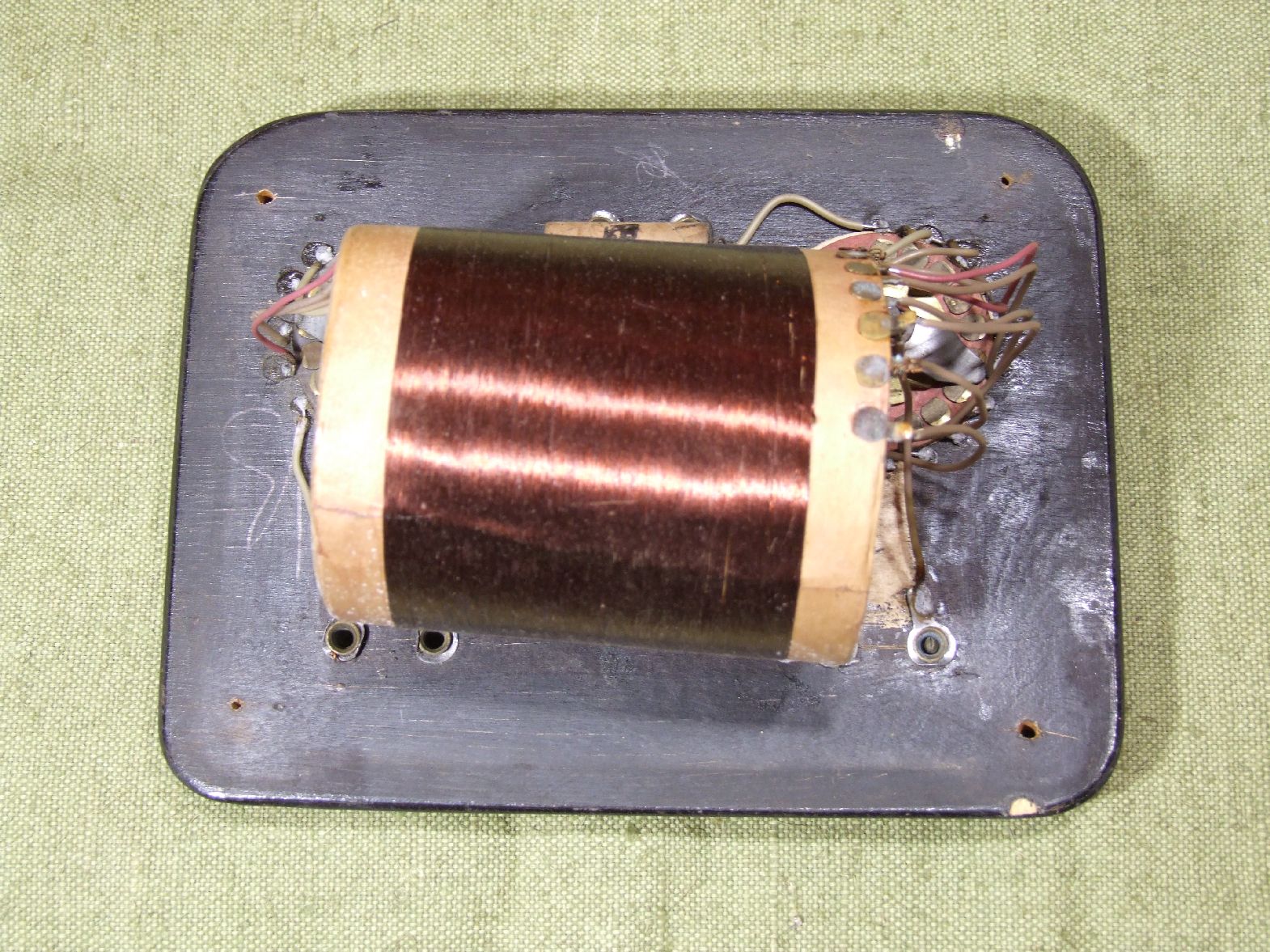

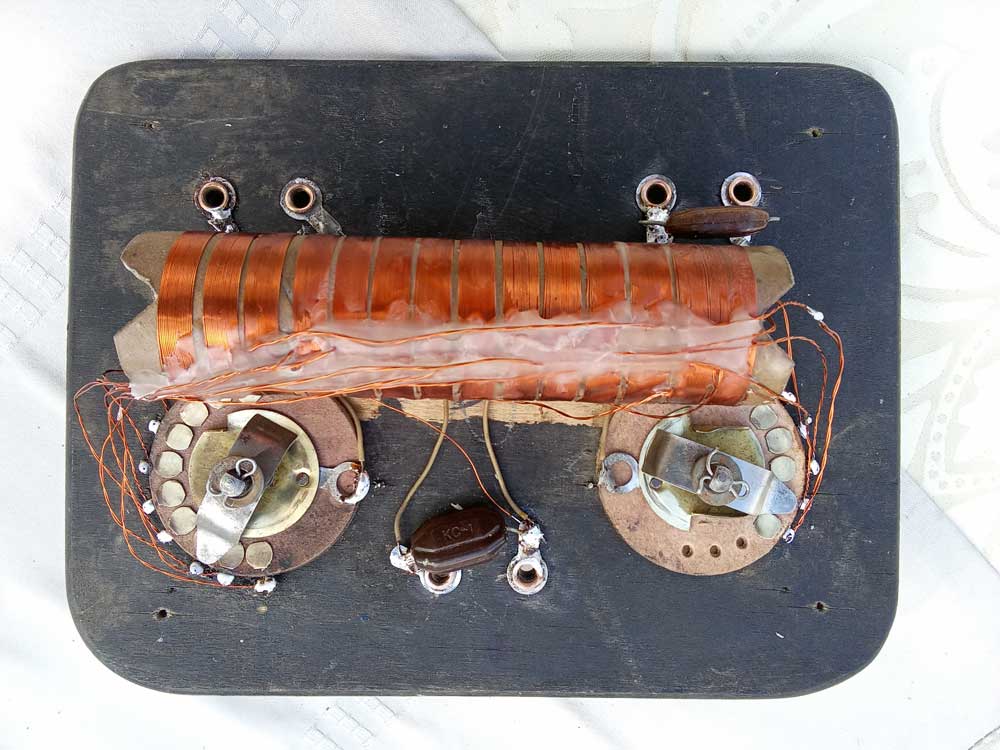

Изготовил крепление катушки к корпусу (одно было), разобрал и почистил переключатели и гнеда, нашел пару конденсаторов, на 100 пФ (настроечный) и 800 пФ (блокировочный для наушников), и за полтора дня все собрал:





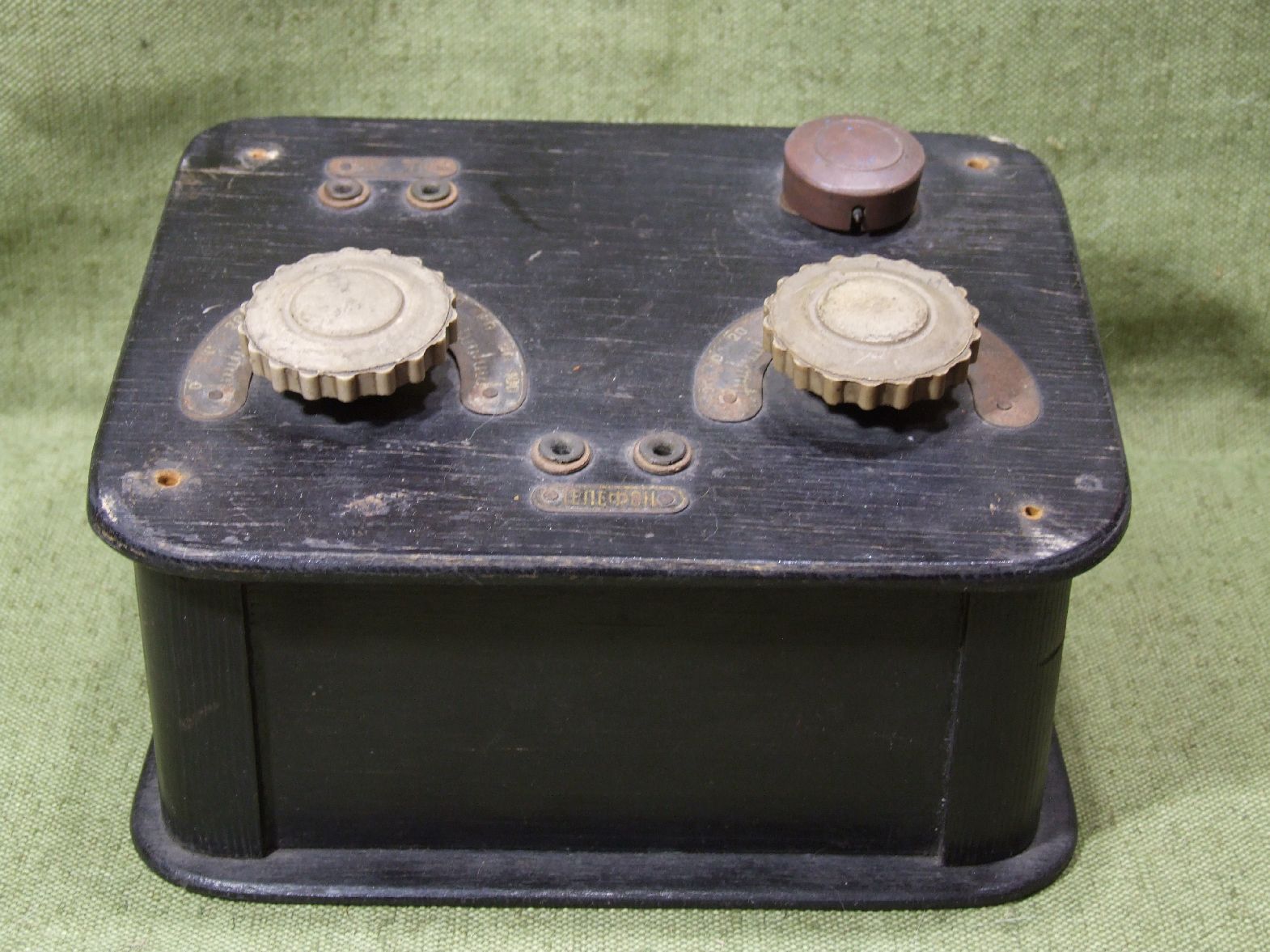

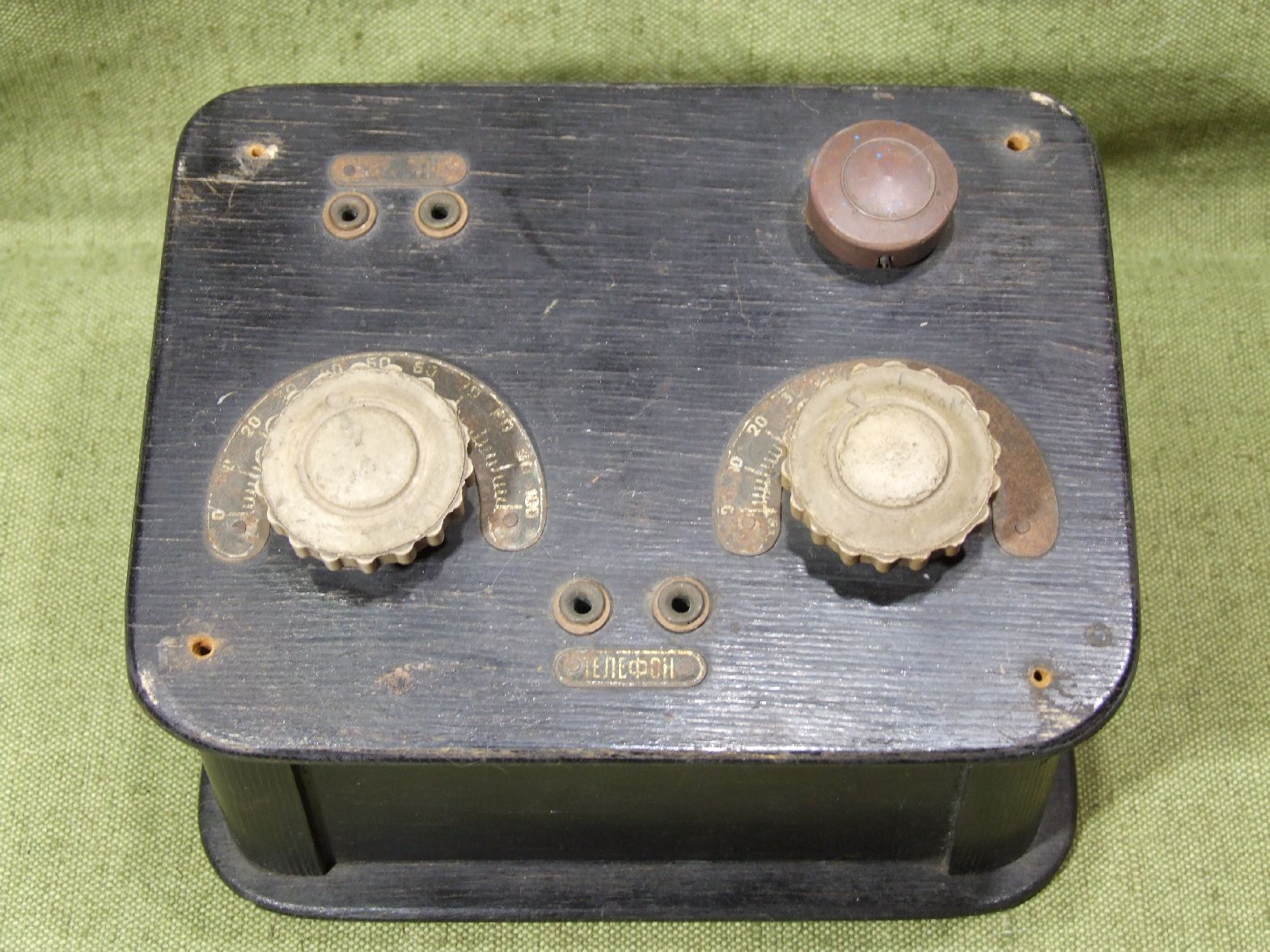

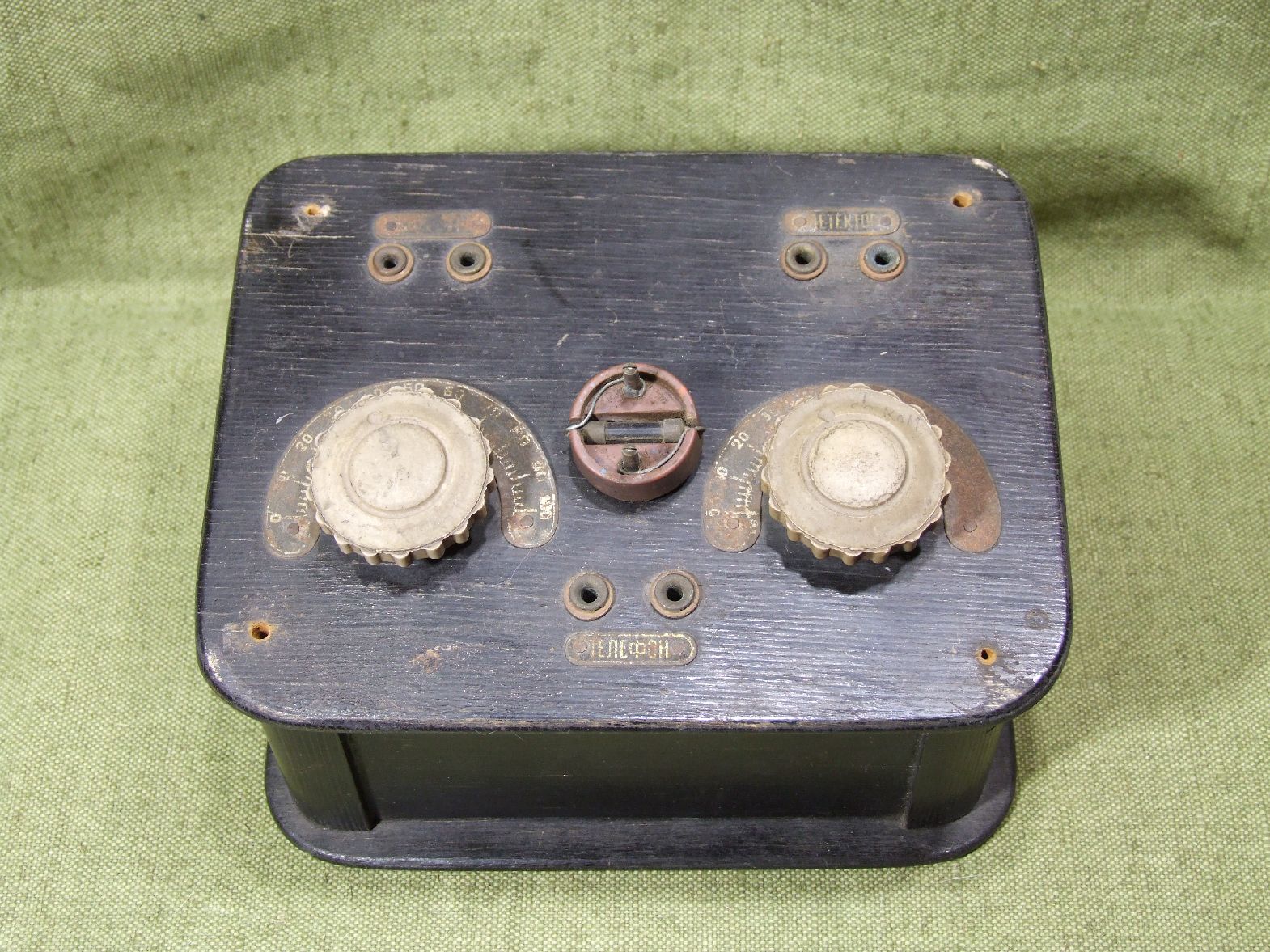

Корпус аккуратно очистил от капель какой-то белой краски, протер спиртом (он немного растворил и размазал краску, чуть скрыв проплешины), ну и все собрал, вернув заводской шильдик на его законное место:





Не удержался конечно от испытаний - днем прослушивается всегдашний шереметьевский радиомаяк на СВ. дождемся вечера, после 9 эфир может стать гораздо оживленней.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

А почему предположительная дата выпуска колеблется вокруг 1948 года? —

https://www.radiomuseum.org/r/raaz_crystal_set.html

— пюпитровидный, такой нетехнологичный (деревянный ящичек из многих деталей), и делался после войны, когда начали отливать в карболите "Комсомольцы"?

А. Лизунков, уж больно архаичная конструкция для 1948 года, по виду он на 15-20 лет старше

Так ведь и Комсомольцев строгали из дерева, и даже много позже Туристов.
А вообще датировал этот приемник "под внешним влиянием" - на страничке РААЗа на РМорге есть маленькая такая заметочка из Радио за 1948 год насчёт того что завод начал выпуск детекторных приемников и обязуется выдать на гора многие тысячи таких изделий.
А насчёт архаичности - ЗИФ по форме был такой же.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Ну почему не технологичный?Сделать угловой профиль,напилить в размер его и фанерки!Я за день такой ящик сделаю и то с учетом перенастройки станка.А на двух-трех станках можно кучу наделать.
А для карболитового корпуса нужно сделать довольно сложную прессформу.Нужны прессы с нагревом матрицы и пуансона.Да и время "выпечки" минут 5-7.Я этот процесс знаю,приходилось в 90-х подрабатывать.

Примерно полтора года назад тоже приобрел такой детекторный.

Полностью комплектный. Даже наушники были, правда несколько покуроченные. А сам приемник - в очень приличном состоянии.

А вот шильдика на нем нет. И я не нашел никаких следов от него. Получается, что были партии с шильдиком, а были - без?

Похоже что так, шильдики - дефицит)
Владимир, будет возможность - померяйте пожалуйста размер катушки, буду её переделывать, непорядок.
И схему монтажную если можно...

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сделаю в ближайшие пару дней.

полюбопытствовать хочу.
если этот приёмник был выпущен около 1948 года, то почему завод называете московским ?
как известно, этот завод возник ещё до войны и располагался в деревне Верхние Лихоборы.
а деревня эта вошла в состав Москвы в 1960 году.

так какое отношение этот приёмник имел к Москве в 1948 году ?

пысы...кстати, кроме перечисленных вами двух изделий, на сайте Харченко имеются и другие изделия этого завода

Почему московский?
Наверное потому что на табличке внизу указан адрес: Москва, ...Лихоборы 31. На фото не очень хорошо видно, но "живьём" хорошо читается.
По ассортименту продукции: признаюсь досконально я его не изучал, и все что мне стало известно из того же сайта Харченко и другого - это детекторный и тарелка.
