 Заголовок сообщения: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 26 июл 2020, 20:03

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2663
Откуда: Москва-Kucuk Erenkoy
Увидев лет 12 назад впервые знаменитый сименсовский D-ZUG, запомнил этот приемник навсегда.

Вложение:


Конечно, только на картинках, стать обладателем такого раритета наверное вряд ли получится. Тут играет роль и редкость, и конечно цена. Кстати, в деталях этот аппарат можно хорошо рассмотреть на форуме "Ламповые Души" http://lampoviedushi.hammarlund.ru/view ... ?f=2&t=648 , откуда я собственно и позаимствовал фотографию.

Заинтересовал конечно не только конкретный аппарат, но сам способ построения сложного радиоприемника из блоков-кубиков (или "вагончиков", ибо в переводе с немецкого Zug - поезд). В отечественной радиотехнике подробным образом была устроена Радиолина, разве что соединения блоков делалось по-другому.
Со временем, волею случая удалось приобрести (а точнее выменять на СВД-М) цугоподобный Westinghouse RC https://www.radiomuseum.org/r/rca_rc.html , приемник сам по себе отличный, но - всего "двухвагонный" (хотя существует предварительный блок-фильтр для него, но не о том сейчас речь).

Итак, годами витала идея сделать самостоятельно что-то похожее, такой набор блоков-кубиков, каждый из которых мог бы не только функционировать сам по себе, но и будучи собранными вместе. Долго идея вынашивалась, но все никак не выпадал случай ее реализовать. И вот наконец-то летом 20-го...

А началось все с ящика, в котором старый товарищ привез кучу всякого радиобарахла. Такой хороший крепкий ящик, из-под какого-то прибора годов 50-х, сделанный из примерно 14 миллиметровых цельных твердолиственных дощечек, с дном из толстой и качественной фанеры. Вот опустошив его и хорошенько рассмотрев, сказал сам себе "пора". Тем более что за годы увлечения скопилось вдоволь всякой комплектующей мелочевки.

Перво-наперво распустил этот ящик на дощечки из расчета того чтобы получилось два маленьких ящика-корпуса для блоков (ибо в голове была идея сделать детекторный приемник и блок регенератора-усилителя, наподобие как это сделано в Радиолине). вышла пара корпусов размером примерно 19,5 на 20,5 см высотою 6,5 см - вот в них и надо было впихнуть всю начинку.

Не было даже готовой схемы - в голове держал схему старого доброго и проверенного ПЛ-2, но с настройкой КПЕ и регенерацией по схеме Рейнартса (неподвижная катушка ОС и регулировка последовательно включенным КПЕ между индуктивностью и анодом детекторной лампы). Этот вариант позволяет создать и полноценный детекторный приемник, и использовать имеющиеся в наличии конденсаторы переменной емкости (старая забавная история - как лет 10 тому назад купил на И-Бее в Англии лот "Несколько килограммов старинных переменных конденсаторов").
Готовой схемы, повторюсь, не было - решил сначала сделать, даже без макета - а там будь что будет, хоть как-нибудь - а заведу аппарат.

В итоге, через недели три после появления замысла - сегодня на свет появилось вот это:

Вложение:


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 26 июл 2020, 20:38

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2663
Откуда: Москва-Kucuk Erenkoy
Конечно, не вот прям сегодня он появился на свет и подал голос). Сегодня внесены последние доработки в схему и доделана катушка ОС, который уже, но наконец-то стабильно работающий вариант.

Слева - блок настройки, он же может использоваться как детекторный приемник по простейшей схеме:

Вложение:

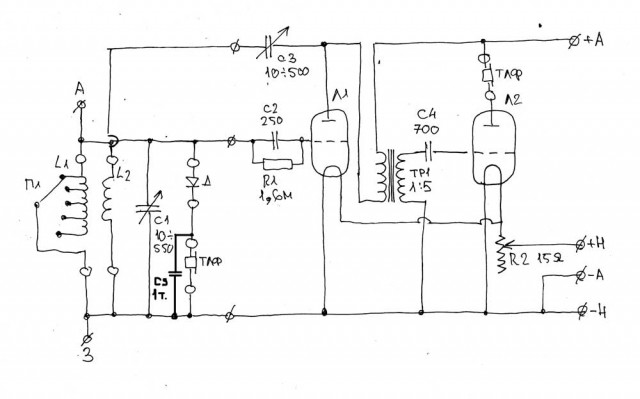

(А заодно и специально впервые нарисованная схема всего аппарата):

Вложение:


Достаточно вставить в гнезда детектор, телефоны, антенна подлиннее и хорошая земля - заслушаешься вечерами. Кстати этот простейший аппарат дался не сразу - первоначально использованный КПЕ, солидная такая железяка - не оправдал надежд. Мало того что для регенератора важна тонкая подстройка, так еще вышел казус. Конденсатор имел собственную емкость от 50 до 600 пФ, а емкость монтажа схемы добавила еще полсотни к минимальному значению - в итоге коэффициент перекрытия этого прибора вышел неприлично низким, всего 6, да и пользоваться им не слишком удобно из-за отсутствия замедлителя. В итоге пришлось его заменить на другой прибор, красивый, блестящий и с редуктором ). Головоломка с доработкой корпуса из-за бОльшей высоты нового конденсатора, из-за нестыкующихся ручек - в конце концов все получилось.
Содержимое:

Вложение:


Вложение:


Днем ловится только радиомаяк Шереметьева, зато часам к 10 вечера просыпаются европейские и ближневосточные средневолновые вещатели.

Первоначально испробовались сменные катушки заводского изготовления, и самодельные, сделанные несколько лет назад для других проектов, для этого решил сделать собственные:

Вложение:


Контурная катушка с отводами и переключателем на 5 положений. Вторая, катушка обратной связи - корзиночного типа, ибо только такая конструкция позволяет добиться регенерации.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 26 июл 2020, 21:03

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2663
Откуда: Москва-Kucuk Erenkoy
Второй "вагончик" - регенеративный детектор с усилительным каскадом и конденсатором регулировки обратной связи:

Вложение:


Между собой блоки соединяются плоскими алюминиевыми перемычками, снизу для верности установлены крючки:

Вложение:


Получается надежно, можно переносить собранные вместе "кубики" совершенно спокойно.

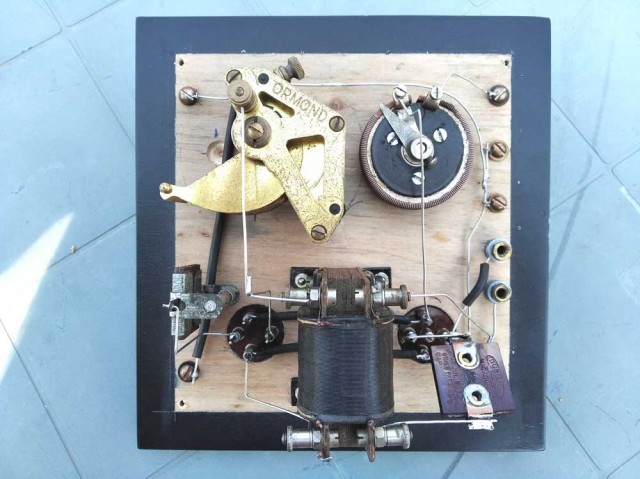

Внутри - КПЕ опять же с редуктором, межламповый трансформатор с соотношением обмоток 1 к 5, реостат накала, сеточный конденсатор с гридликом и конденсатор в цепи сетки второй лампы - его необходимость была подтверждена опытным путем, из-за большого коэффициента трансформации оконечная лампа работала с сильными искажениями (увы, из-за отсутствия оригинальных батарейных триодов того времени все манипуляции приходится проводить с "эрзацами" из 2П1П с доп. резисторами в накале и закороченными на анод вторыми сетками. Естественно, ни о каких режимах работы ламп в нашем случае нет и речи. Наверное, стоит попробовать в качестве аудиона использовать 1К2П, есть надежда на более мягкую работу обратной связи). В качестве источника питания использую свой батарейный блок из Крон и 18650 для накала, оптимальное анодное напряжения для этой конфигурации - 50-60 вольт.

Вложение:


Вложение:


Детали - панели ламп, трансформатор, реостат с выключателем, конденсаторы, гнезда - оригинальные старинные. Зажимы и шильдики - современные реплики разной степени удачности.

Вот собственно и все. Но стоит заметить что сделанное - "первая очередь" вагончиков. В планах (надеюсь их исполнение не затянется) - вторая: оконечный усилитель (на мощной лампе типа УО-186 или пуш-пулл), и сетевой блок питания. Третья очередь - коротковолновой приемный блок.

Конечно, есть на что попенять и что исправить - например не самое удачное расположение некоторых клемм, без натурного макета это учесть было невозможно. Но и комом первый блин не вышел - по вечерам вполне себе поет на разные голоса, иногда даже трансляционник раскачивает.

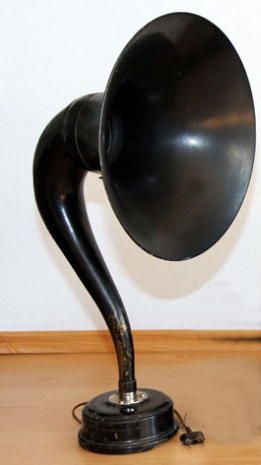

Вложение:


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 26 июл 2020, 23:21
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2249
Откуда: оттуда
Поздравляю! однако, сильно — подождать, когда круглые гайки с накаткой на соединениях окислятся, и тогда от старинного не отличишь!

А в правом третьем ящичке батареи лежат? а он от чего взят?

Может быть ещё для крутизны и стильности соединительные планки из латуни сделать, чтобы они тоже окислились и потемнели? а то алюминиевые не будут темнеть, и не станут добавлять конструкции винтажности…

А. Лизунков, а что, во времена D-ZUGov и короткие волны на такие ящички принимались? которые планируется сделать в третью очередь метростроя, ой! то есть в третью очередь… а-а-а, действительно, можно провести параллели с очередями строительства московского метро, в котором тоже ездят соединённые вагончики!

и не слишком ли мощна будет УО-186, чтобы её непосредственно следующим ящичком справа подсоединять? может быть, надо ещё один ящичек с предварительным усилителем сделать? или всё-таки выбрать радиолампу поменьше, чтобы она не так высоко из общего ряда выпирала


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 07:55

Зарегистрирован: 29 ноя 2013, 10:22
Сообщений: 173
Мои поздравления Сергей. Отличная работа, глаз радует!!!


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 09:14

Зарегистрирован: 22 фев 2014, 15:10
Сообщений: 160
Откуда: Новая Москва
Сергей, :ta: :ta: :ta:


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 11:31
Аватар пользователя

Зарегистрирован: 18 мар 2019, 18:51
Сообщений: 47
Нет слов... Шикарный аппарат.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 17:57
Аватар пользователя

Зарегистрирован: 21 окт 2012, 21:50
Сообщений: 1276
Откуда: Россия г.Мытищи
Сергей эх в Мытищах он у меня. Но я его привёз из Берлина... Подарю. Звони.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 19:25

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2663
Откуда: Москва-Kucuk Erenkoy
Дима, боюсь лаже представить что ты привез из Берлина в Мытищи :) Но обязательно позвоню, чтобы хотя бы узнать.

Коллеги, спасибо за добрые отзывы, очень приятно читать)

И отвечу подробно на вопросы Антона.

- В ящичке "лежат" батарейки, дюжина Крон и пара литий-ионных аккумуляторов типа 18650. Таким образом можно завести любой батарейник, чем я давно и с успехом пользуюсь. Сам ящик сделал как-то из подходящих дощечек, плюс несколько зажимов для проводов и проволочный резистор для регулировки накального напряжения (сами 18650 при полном заряде выдают 4,2 Вольта и имеют общую емкость в 6 А/ч, чего хватает для любой батарейной лампы).
Этот ящичек часто присутствует на фотографиях в моих статьях.

- Латунные перемычки - не проблема, но мне кажется все ж алюминиевые выглядят лучше, оттеняют остальную желтизну железок. Кстати, вчера заказал в Китае никелированные гайки с накаткой. Латунных у них так и не нашел. Заказал достаточное количество чтобы заменить и эти, и хватило на последующие "очереди". А те что стоят - новоделы, презентованные кем-то из коллег много лет назад. как раз оказалось 12 штук. Решил поставить их, так как оригинальных изделий 20-х годов в таком количестве и одного типа у меня не нашлось.

- КВ у Цуга действительно не было, но что мешает сделать его в Цуге по-нашему? )

- Выбор ламп (да и самой схемы усилителя) сделать еще предстоит, но склоняюсь к 186 триоду по двум как минимум причинам: она у меня есть (даже пара), и на ее аналоге-предшественнице УО-104 был очень просто и элегантно сделан оконечный усилитель в ЭКЛ-5, вот так:

Вложение:


Это конечно не окончательный выбор, повторюсь, может быть и что-то другое, например пуш-пулл. Размеры 186 не смущают, в конце концов ее можно чуть занизить, посадив гнездо не на панель а ниже, в глубь корпуса. Несколько озадачивает лишь потребное напряжение питания, 240 на анод да еще -30 на сетку. Хотелось бы обойтись "в размахе" максимум 150... так что будем думать.
Как и над схемой КВ блока: - классический регенератор 20-х с большими катушками на станочках, или проверенная, надежная и отлично работающая схема наподобие адаптера AirKing https://www.radiomuseum.org/r/airking_s ... ocket.html


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: D-ZUG по-нашему
Непрочитанное сообщениеДобавлено: 27 июл 2020, 21:05
Аватар пользователя

Зарегистрирован: 21 окт 2012, 21:50
Сообщений: 1276
Откуда: Россия г.Мытищи
Вспомнил. Вот это. Да забыл. Меня хрисанов удалил (но Валера всё сохранил на своём сайте). У меня много разных РАДИОКОНСТРУКТОРОВ. Подарю. Приезжай. Звони.


У вас нет доступа для просмотра вложений в этом сообщении.
