 Заголовок сообщения: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 06 дек 2019, 21:36
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2892
Откуда: Москва-Kucuk Erenkoy
Чаще всего поломки в приемниках удается обнаружить вполне себе стандартными способами. И сами неисправности в большинстве случаев сводятся к некоему набору типичных случаев - отсутствие контактов, обрывы в обмотках, утечки тока в конденсаторах и т.д.
Однако иногда встречается такое, что прежде чем обнаружишь неполадку приходится хорошенько перекопать схему, а оказывается что "собака зарыта" в таких местах, на которые никогда и не подумаешь...

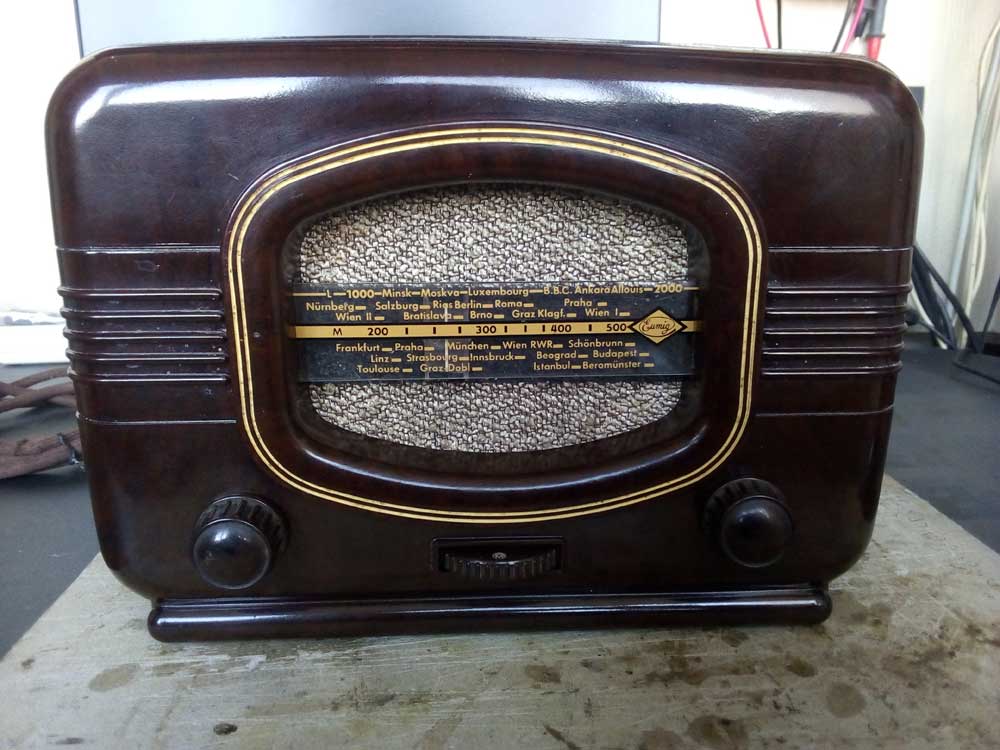

Пришлось недавно повозиться с EUMIG 326, небольшой такой приемничек из середины 50-х.

Вложение:
326.jpg [ 85.08 KiB | Просмотров: 1458 ]

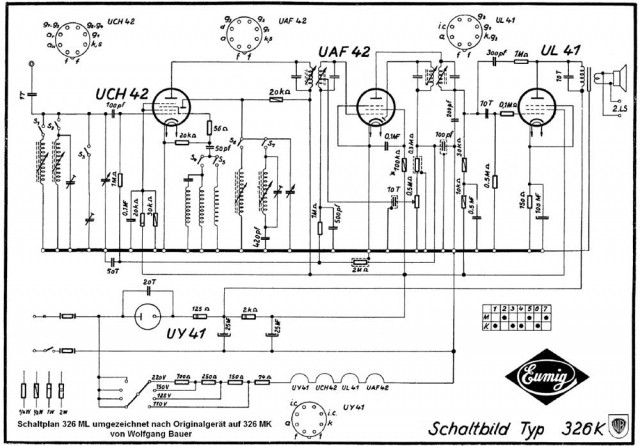

Довольно симпатичный на вид, в хорошей сохранности, модификация для СВ-ДВ (были такие же модели с КВ). Бестрансформаторная схема на лампах "U" сороковой серии - очень типично для простеньких европейцев тех лет.

Вложение:
326-схема.jpg [ 89.69 KiB | Просмотров: 1458 ]



Принесли безо всякого "диагноза", просто попросили проверить работает ли.

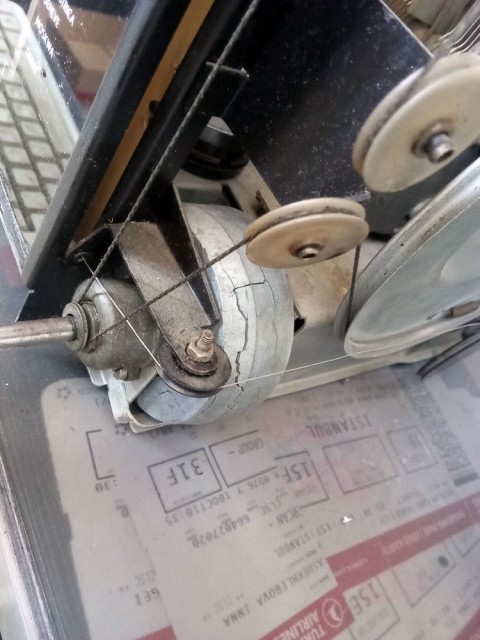

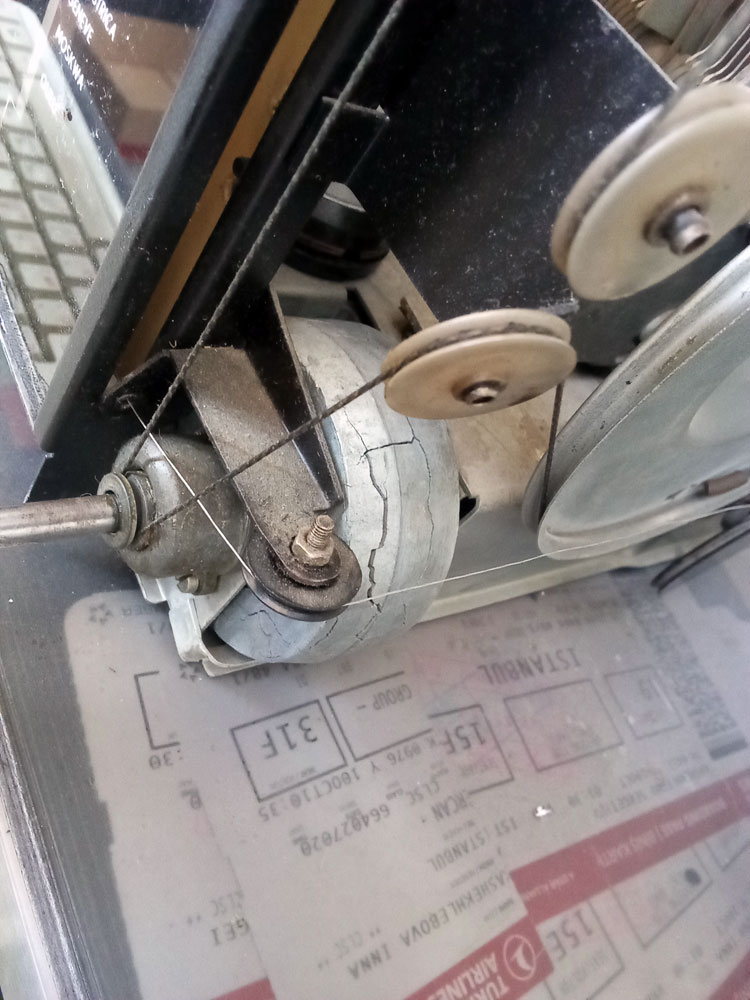

Для начала чуть укоротил сетевой шнур, в месте выхода из шасси он изрядно потерся. Внутри - как будто все в порядке, почти не копанный если не считать неоригинального динамика. И небрежно припаянного мощного, ватта на 3-4 керамического проволочного резистора в цепи анодного питания, непосредственно за кенотроном (в оригинале должно стоять 125 Ом 2 Вт). Ну, поставили примерно такое же, что под руками было, бывает.
Прозвонил для начала выключатель, накалы всех ламп, мощное балластное сопротивление в их цепи - как будто все в порядке, можно включать.
Секунд через 15 появилось свечение накалов, из динамика стали доноситься какие-то шорохи, свисты, гул - нормальная в общем картина. А затем пошел дымок от этого самого замененного проволочного в цепи анодов...
Замыкает. Отпаял и проверил электролит на 25 мкФ фильтра питания, что стоит непосредственно за ним (там в одном корпусе их три, два 25 мкФ высоковольтных и один на 100 мкФ 20 Вольт для катода выходной лампы). Проверил - измеритель емкости показывает неисправность. Похоже в нем-то и дело, коротит и греет резистор. Отпаиваю, ставлю современный 22 мкФ 450 вольт, заодно вместо проволочного - двухваттный ВС на 130 Ом. Включаю - аналогичная картина, в принципе приемник работает, реагирует на подключение антенны, из динамика доносятся звуки эфирной "грязи", на аноде выходной лампы порядка 160 вольт. А мощный двухваттник почернел уже через пару минут.
Даю ему остыть, промеряю сопротивление - цело, как было 120 с копейками так и осталось. Измеряю сопротивления между плюсом и минусом анодной цепи - в порядке, соответствует схеме. Опять включаю и меряю падение постоянного напряжения на этом двухваттном сопротивлении - в районе 11-12 вольт, что дает ток в 100 мА (в общем-то многовато, но терпимо). Рассеваемая мощность менее полутора ватт, не должно гореть! А ОНО однако дымится....
Заново осматриваю, перемеряю все что можно в анодных цепях - цело! Наливаю большую кружку чаю и начинаю думать что же может быть не так. Если по постоянке все в норме, то откуда же берется моща на нагрев?
Бестрансформаторная схема... Накалы сидят непосредственно на сети... А если?... Но КАК?

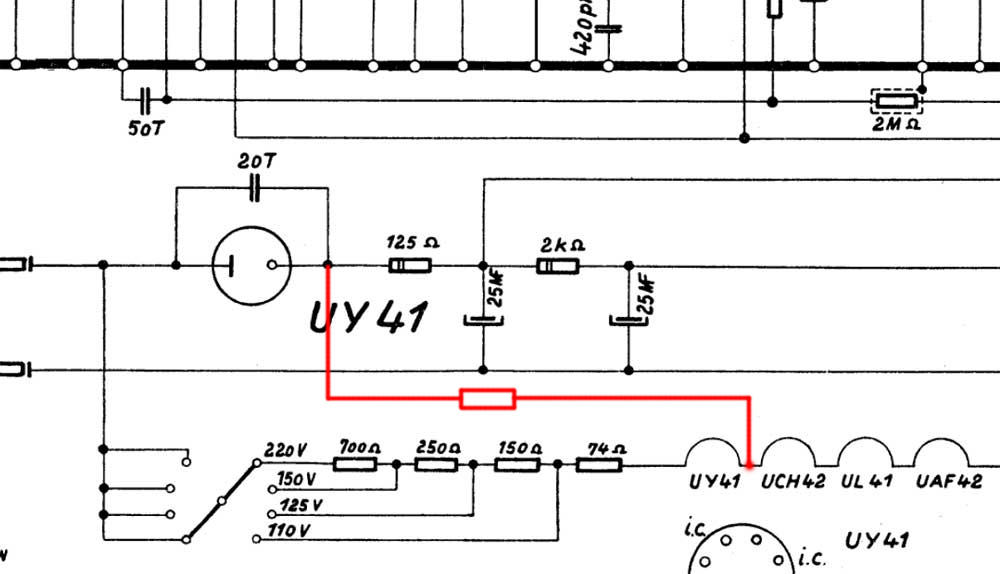

Вытаскиваю кенотрон. Накал цел, в холодном состоянии его сопротивление порядка 40 Ом. Звоню остальные выводы - ЕСТЬ, между ножками накальной спирали и катодом - 20 ОМ! Хорошенько трясу лампу, чищу водой с мылом и просушиваю цоколь - все равно 20 Ом! Внутреннее замыкание, по-моему впервые с таким сталкиваюсь. С ним схема питания меняется на вот такую:

Вложение:
Безимени-2.jpg [ 114.84 KiB | Просмотров: 1458 ]


В случае бестрансформаторного питания, высокое переменное напряжение через это паразитное сопротивление и двухваттник и электролит фильтра идет напрямую на "землю". Включаю, меряю падение на двухваттнике по переменному току - больше 30 вольт, что дает нехилую такую прибавку мощности на нагрев. Хорошо еще накал UY41 остался цел!

Что делать? Немного перепаять коммутацию панельки кенотрона чтобы "выключить" ножку катода, накал лампы пусть работает, без него никак, а между анодом и катодом - Д226. Не очень хорошо, на холодные лампы сразу пойдет высокое - но как временная мера, до замены кенотрона вполне себе допустимая.

Заработало! Резистор 125 Ом греется, но вполне себе в меру, можно пальцами подержать.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 06 дек 2019, 22:18

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 459
Откуда: Москва
Я недавно чинил другу приёмник "Филипс Палетта" - он тоже бестрансформаторный с накалом ламп включённых последовательно.
Неисправность заключалась в очень сильном фоне из динамика - громче, чем радиопередачи.
Ну естественно сначала полез в электролиты - всё в норме. Увеличил чуть не в 10 раз ёмкость - никакого эффекта.
Заметил, что как только вынимаешь шнур из розетка - несколько секунд приёмник работает БЕЗ фона ( ну пока электролиты разрядятся)
--
Ну в общем очень долго ковырялся, в помощь осциллограф пришлось брать....
А в итоге обнаружилось, что у выходной лампы вдруг возникло сопротивление между накалом и катодом - тестер меряет на холодной лампе около 1 мегаома.
Лампа была сильно потемневшая - отработала уже очень много.
И вот 50 герц с накала лез в катод и усиливался.
---
Пришлось товарищу искать такую лампу.
Самое интересное - у нас тут в России не нашёл, заказал на Эбее за 2000 руб.
Поставили новую лампу - сразу всё стало в идеале.
--
Первый раз у меня такая хитрая неисправность с лампой.
Обычно или обрыв или КЗ между электродами лампы.
А тут 1 мегаом......


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 06 дек 2019, 22:54
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Сергей , приветствую .Тоже имеется такой прикольный обворожительный малыш. Но отсутствует шкала. Есть ли возможность ее отсканировать ? Очень очень нужна . Буду очень благодарен .

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 07 дек 2019, 11:30
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2892
Откуда: Москва-Kucuk Erenkoy
Петр, отсканировать не получится - шкала вклеена, снимать ее я как-то, сам понимаешь, побаиваюсь - тонкая, да и приемник не мой... Попробую отфотографировать максимально хорошо, а ты уж там с фотошопом поработай.

Еще учти, это вариант СВ-ДВ, есть такая же модель СВ-КВ.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 08 дек 2019, 01:16
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Ок . Меня вполне устроит качественное фото . Спасиб . У меня тоже ДВ/СВ .

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 15 сен 2020, 19:52
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2892
Откуда: Москва-Kucuk Erenkoy
Петр, обещанного как сам знаешь три года ждут. В нашем случае и одного не прошло)

Вложение:
Eumig.jpg [ 138.75 KiB | Просмотров: 1116 ]


Сегодня только добрался до этого австрияка, кенотрон ему родной вставил. С диодом почему-то на средней громкости возбуждался, теперь все в порядке. Понадобится более качественное фото - скажи, сброшу куда-нибудь несжатый оригинал.

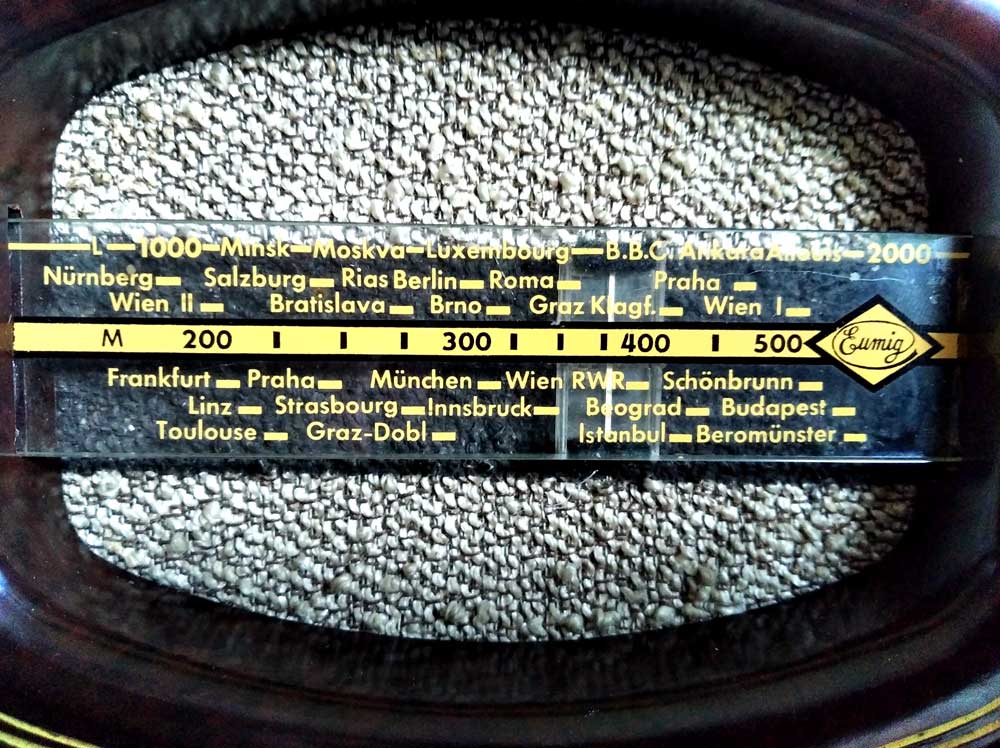

А на самой шкале разглядел редкую станцию - RIAS Berlin, кажется такого никогда не встречал. Это радиостанция из американского оккупационного сектора Берлина, работала согласно сведениям из Википедии с 1946 по 1993 год.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: А вот еще был случай...
Непрочитанное сообщениеДобавлено: 17 сен 2020, 15:48
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Спасибо , Сергей . Я за этот год тоже к Еумигу не подходил ... На зиму занятие в самый раз
