Уважаемый Олексий, не слишком ли усложнена ваша методика настройки?
Не проще было просто параллельно секциям основного КПЕ подключать дополнительный подстроечный конденсатор?
И, если говорить о настройке, как о полной процедуре, может надо было начать с последовательности настройки каскадов супергетеродина?
В классической литературе предлагается настройку начинать с УНЧ, затем УПЧ и т.д.

_________________
loxtyan= Таежный Лох = UA9OF

И что там предлагается настраивать?

Проверять работоспособность и чуствительность.

_________________
loxtyan= Таежный Лох = UA9OF

Что настраивать?

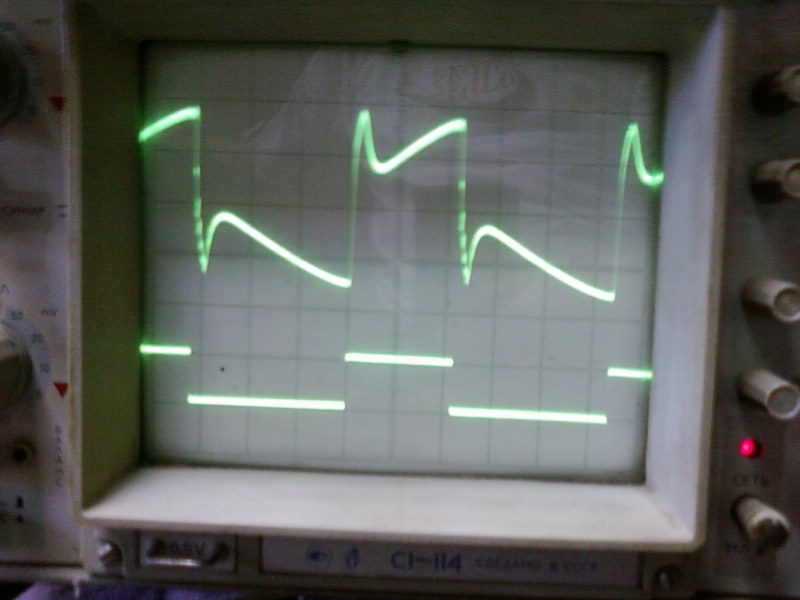

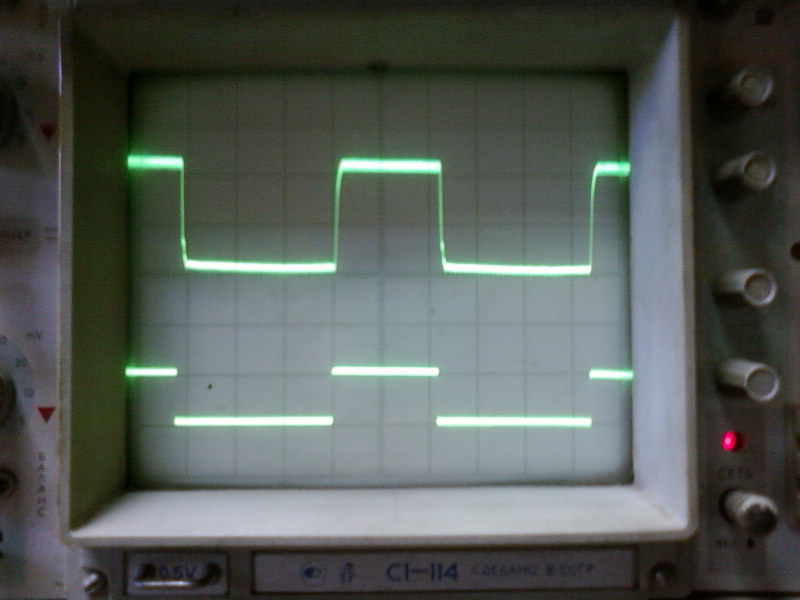

Ну хотя бы вот это ...Отсутствие триммеров, контуров и подстроечных резисторов еще не означает что там нечего настраивать ... Для начала можно просто проверить прохождение "меандра" частотой 1 кГц со входа УНЧ до его выхода . В идеале выходной сигнал должен точно повторять по форме входной . Близко к идеалу ( например в Фестивале ) с очень небольшими завалами фронтов меандра . Нижний луч - входной сигнал , верхний - выходной .



Но главное - никаких дрожаний и возбудов , особенно при измерениях сигнала с максимальным подьемом АЧХ регуляторами тембра . Вот как здесь - ...



Ввиду отсутствия подстроечных конденсаторов в УНЧ ( как Вам известно ) , берёте купку емкостей разного номинала и тупо устраняете возбуд , правда если знаете какие кондюки менять и в какую сторону менять их номинал ... После чего можете пройтись по всему звуковому диапазону и проверить АЧХ ... Если не совпадает с требуемой то опять берете в руки кучку кондюков разных номиналов ...

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public

Приветствую всех присутствующих.
Очень рад что наконец наш разговор переходит в техническую плоскость.Каждый участник может привнести сюда все ценное что накоплено его личным опытом.
Всем от этого общения будет польза и уважение коллег ,и что наиболее значимо-это помощь тем безымянным посетителям которые по крохам ищут любую информацию по данной теме.Взгляните на количество посещений в этой ветке и прочувствуйте ответственность за "ТЕХ КОГО ПРИРУЧИЛИ" .Это же наши друзья,дети и коллеги по хобби.
ДОЛОЙ СРАЧ И СВАРЫ!!

Теперь по теме.Моя цель публикаций не в том чтобы организовать здесь "Кафедру Бубна"
Для начального образования написано множество прекрасных книг.Зачем их тут интерпретировать и коверкать на свое усмотрение?
Я СТАРАЮСЬ ПОДНЯТЬ ТЕ ВОПРОСЫ КОТОРЫЕ НЕ ПРОТИВОРЕЧАТ НАУКЕ-НО КОТОРЫЕ НЕДОСТАТОЧНО ОСВЕЩЕНЫ.

Поэтому некоторая пестрота материала это больше уважение к знаниям читателя в надежде что разжевывать остальной материал нет надобности.

По поводу сложности методики.Основная "фишка" - это возможность изучать поведение входных контуров независимо от гетеродинных.Более наглядной картины другие способы не дают.Как ничего не даст подключение просто пер.конденсатора параллельно гетеродинной секции.МОЖНО МЫСЛЕННО ИЛИ НА ПРАКТИКЕ В ЭТОМ УБЕДИТЬСЯ.
Предложеный мною способ особенно привлекателен при самостоятельном изготовлении катушек в том числе и на нестандартные диапазоны .КТО ПОПРОБУЕТ-ТОМУ ОЧЕНЬ ПОНРАВИТСЯ..

То, что каждый мастер, в процессе работы вырабатывает свои методики и приемы - это аксиома
Иногда это сугубо индивидуальные методики, иногда они находят широкое распостранение.
Тут нет вопросов.
И применение дополнительного КПЕ, на мой взгляд оправдано, особенно с случае самодельных контуров.
А вот в случае промышленных бытовых радиоприемников - это еще вопрос, уж больно широк ассортимент КПЕ.
Кстати, при производстве КПЕ параметры подгоняются под эталонный КПЕ, позже в рвзделе "Уголок заводского технолога" выложу методику и схему заводской подгонки емкости КПЕ.
А про основные этапы настройки тоже необходимо упомянуть, ведь Вас читают и новички, которые хотят приобщится к ламповому радио.
Именно для них простая и однозначная методика настройки очень важна.

_________________
loxtyan= Таежный Лох = UA9OF

Если быть дотошным -то точная подгонка секций КПЕ в супергетеродине ничего не дает.
Подгонка емкости нужна при одинаковой индуктивности катушек в преселекторе с числом контуров больше чем один.Гетеродинная секция работает с другой индуктивностью и закон изменения частоты гетеродина не совпадает с нужным законом изменения частоты входных контуров .Это если хотите-"родовое проклятие" супера.Кое-как с помощью сопрягающих конденсаторов удается в трех точках диапазона получить совпадение-за пределами этих точек возникает расстройка входных и гетеродинных контуров от оптимума.Чем выше добротность входных контуров -тем больше провалы в чувствительности и избирательности.Низкодобротные контуры меньше чувствуют расхождение-но они сами по себе уже плохи с теми же последствиями.
Вот и возникает тот "цуцванг" о котором я писал ранее.Из-за этого все входные контура-компромиссные в смысле добротности в сторону ухудшения.Хуже чем могло-бы давится и зеркальный канал.
Поэтому в некоторых наших и зарубежных конструкциях гетеродинная секция КПЕ делается с меньшим числом пластин - какая уж тут подгонка...

Зато сопряжение производится легче и точнее.
ПРОСТО ТОЧНАЯ ПОДГОНКА ПРИ ПРОИЗВОДСТВЕ ПРИЕМНИКОВ ПОЗВОЛЯЕТ ШТАМПОВАТЬ УРОДЦЕВ С ОДИНАКОВЫМИ ПАРАМЕТРАМИ.

Именно для них простая и однозначная методика настройки очень важна.
------------------------------------------------------------------------------------

Тут было бы очень непорядочно отодвинуть тех добросовестных авторов которые задолго до Олексия описали весь процесс во всех подробностях.Найти эти методики самим -это обязанность любого радиолюбителя.Быть единственным лучем света такой ценой -это как-то не мое...
