 Заголовок сообщения: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 13 окт 2012, 22:03
Аватар пользователя

Зарегистрирован: 13 окт 2012, 19:38
Сообщений: 52
Откуда: Нижний Новгород
Уважаемые Коллеги,

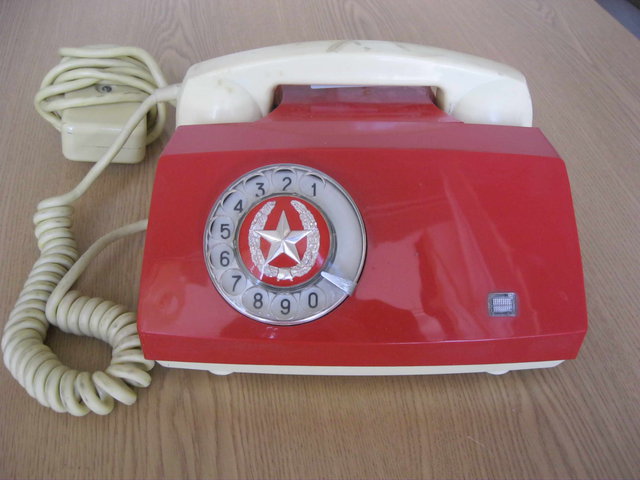

А вот любопытный телефон П-171Д с электростатической и магнитной экранировкой. И с яркой советской атрибутикой:
Вложение:
Копия Телефон военный 001.jpg
Копия Телефон военный 001.jpg [ 178.32 KiB | Просмотров: 6042 ]

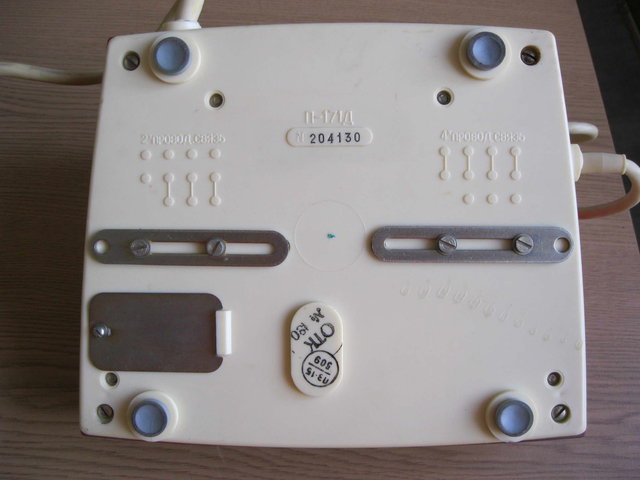

Телефон может крепиться к столу и работать по 2-х и 4-х проводным линиям:
Вложение:
Копия Телефон военный 002.jpg
Копия Телефон военный 002.jpg [ 152.19 KiB | Просмотров: 6042 ]

Трубка фиксируется на телефоне с помошью черного вертушка, чтобы не слетала при тряске в машине:
Вложение:
Копия Телефон военный 003.jpg
Копия Телефон военный 003.jpg [ 163.95 KiB | Просмотров: 6042 ]

Коллеги, подскажите, где такой телефон применялся: в КГБ, в кабинете у генералов?


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 13 окт 2012, 23:09

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2376
Откуда: Москва-Kucuk Erenkoy
Андрей, а какова функция кнопки на трубке?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 13 окт 2012, 23:38
Говорить при нажатой кнопке.


Вернуться наверх


 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 16 окт 2012, 15:23
Аватар пользователя

Зарегистрирован: 14 окт 2012, 16:16
Сообщений: 356
Откуда: Москва
Здравствуйте Андрей.А почему "Д",у меня без неё,только он серый и без тангенты?С уважением,Олег.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 16 окт 2012, 21:11
Аватар пользователя

Зарегистрирован: 13 окт 2012, 19:38
Сообщений: 52
Откуда: Нижний Новгород
Олег писал(а):
Здравствуйте Андрей.А почему "Д",у меня без неё,только он серый и без тангенты?С уважением,Олег.

Здравствуйте, уважаемый Олег,
Вы поставили меня в тупик буквой Д :)
Может быть и тангента отключения мирофона играет роль в букве Д. Трубка точно родная?
С уважением,
Андрей


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 16 окт 2012, 21:54
Коллеги, в сети есть инструкция на этот телефон.
http://www.radioscanner.ru/files/misc/file11071/
Тангента в отпущенном виде закорачивает выход микрофона.
Д означает, что в трубке микрофон и телефон динамические.


Вернуться наверх


 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 16 окт 2012, 23:05
Аватар пользователя

Зарегистрирован: 14 окт 2012, 16:16
Сообщений: 356
Откуда: Москва
Здравствуйте, уважаемый Андрей.

Первое:
Начнём с начала: данный аппарат использовался исключительно в телефонных спецсетях (министерских) по всему Советскому Союзу, а также с выходом на правительственную при наличии защитных устройств "Гранит"и т.п. В Вашем варианте он скорее всего из Министерства Обороны поздних 70-х лет, так как штабным ставили более дешёвые.

Второе:
от Вас:"Трубка фиксируется на телефоне с помошью черного вертушка, чтобы не слетала при тряске в машине"
...не только. Трубка могла лечь и не ровно (забыв про фиксатор), тогда прослушка того, о чём говорится в кабинете будет идеальна для врага. Для этого использовали LRC фильтры отечественного производства(по моему ерунда какая то) вскрывать не удавалось - залиты эпоксидкой.

и последнее: "Д"
Пообщавшись с коллегами пришёл к выводу, что в трубке стоит динамический микрофон (это у нас, да в те года?), хотя почему бы и нет...
P/S Мы многого не знаем о том, что делали в СССР.
НУ ВОТ ПОКА УЖИНАЕШЬ, УЖЕ ОПЕРЕДИЛИ


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 03 янв 2013, 22:38

Зарегистрирован: 03 янв 2013, 22:34
Сообщений: 1
radiolom писал(а):
Здравствуйте Андрей.А почему "Д",у меня без неё,только он серый и без тангенты?С уважением,Олег.

Это П-170. Применялся для работы в сетях с ЗАС СА и ВМФ
radiolom писал(а):
Здравствуйте, уважаемый Андрей.
Второе:
от Вас:"Трубка фиксируется на телефоне с помошью черного вертушка, чтобы не слетала при тряске в машине"
...не только. Трубка могла лечь и не ровно (забыв про фиксатор), тогда прослушка того, о чём говорится в кабинете будет идеальна для врага. Для этого использовали LRC фильтры отечественного производства(по моему ерунда какая то) вскрывать не удавалось - залиты эпоксидкой.

Фиксатор использовался исключительно для фиксации трубки при движении техники, внутри сделаны ответные пазы для пластин.
В случае, когда трубка ложилась неровно телефонист на коммутаторе( у нас был П-219) видел это по световой сигнализации и давал на аппарат абонента ВЧ-сигнал для обнаружения последним данного факта. Кроме этого был бюллетень по доработке этих аппаратов(в 1989-90 гг) с установкой дополнительной сборки в трубку в цепь микрофона и в звонковую цепь. Литера "Д" говорила о том, что телефон идет в исполнении с динамическим микрофоном и номеронабирателем.


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 04 янв 2013, 17:10

Зарегистрирован: 31 окт 2012, 20:45
Сообщений: 156
Та нет там никаких ответных пазов, просто при повороте крутилки выезжают два резиновых упора.
Да и не было случая, чтобы кто-то положил трубку неровно.
Так что давать "ВЧ сигнал" было лишним. Кроме того где его на коммутаторе взять?

_________________
Профессиональная реставрация ретро-электроники


Вернуться наверх
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Телефон спецслужб П-171Д
Непрочитанное сообщениеДобавлено: 09 мар 2013, 13:08

Зарегистрирован: 09 мар 2013, 12:58
Сообщений: 1
Друзья, подскажите как открыть файл с вышеуказанной инструкцией на П-171д (расширение djvu). Спасибо.
