Уважаемые Коллеги,

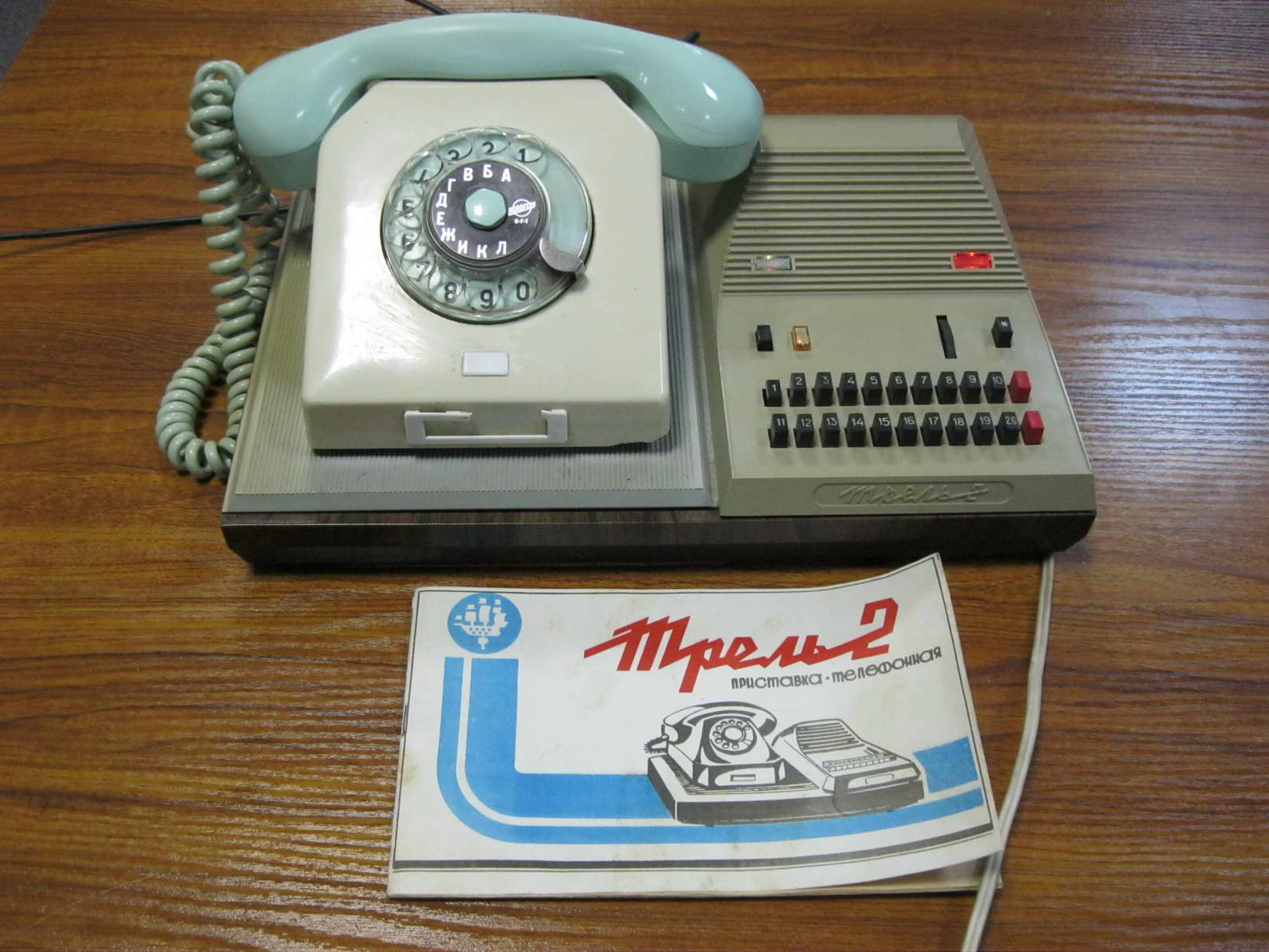

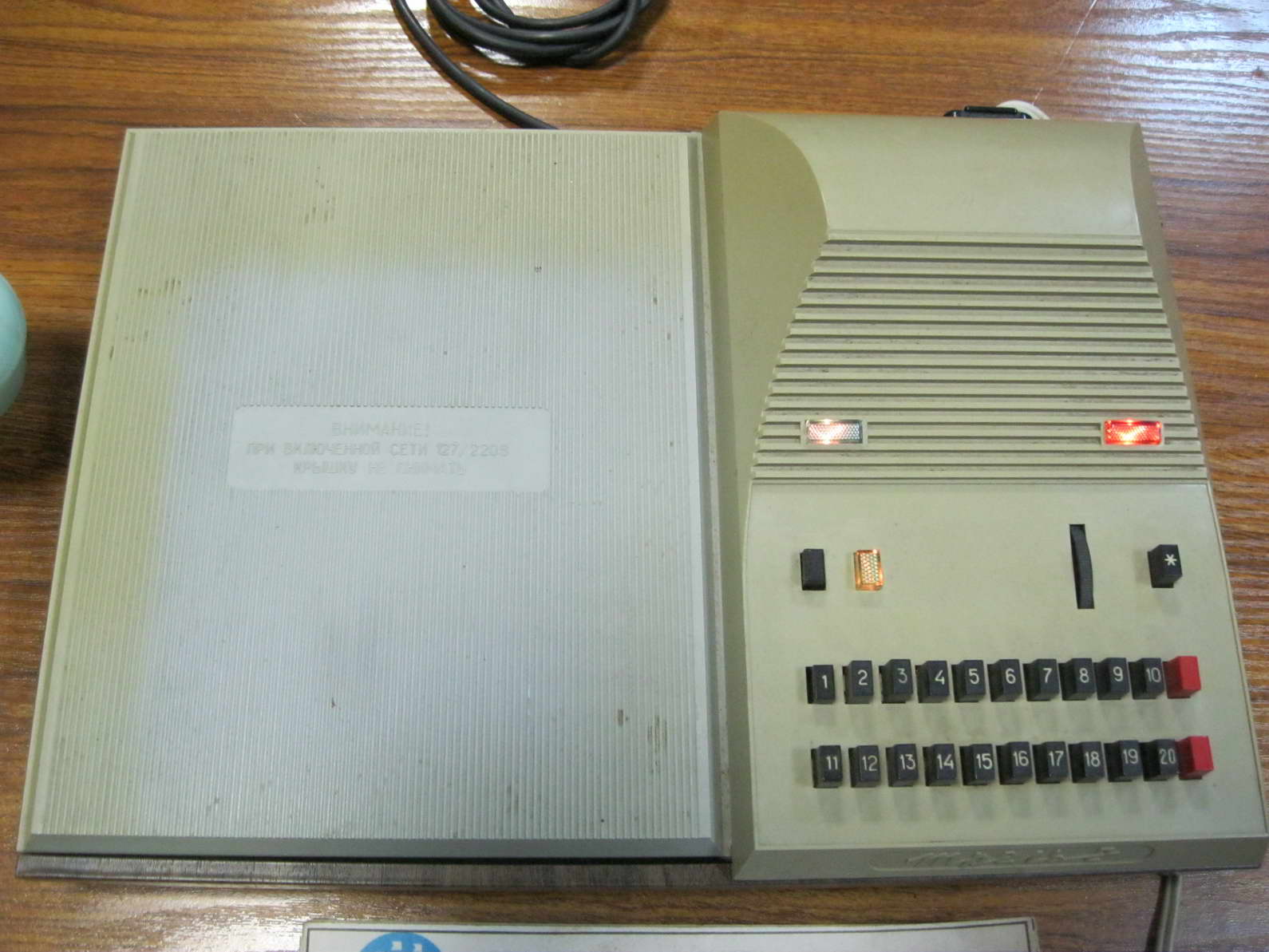

Появилась в коллекции телефонная приставка Трель-2. 1983 год выпруска.
Позволяет запрограммировать 40 телефонных номеров и набирать их нажимая одну кнопку. Подключается параллельно любому телефонному аппарату.

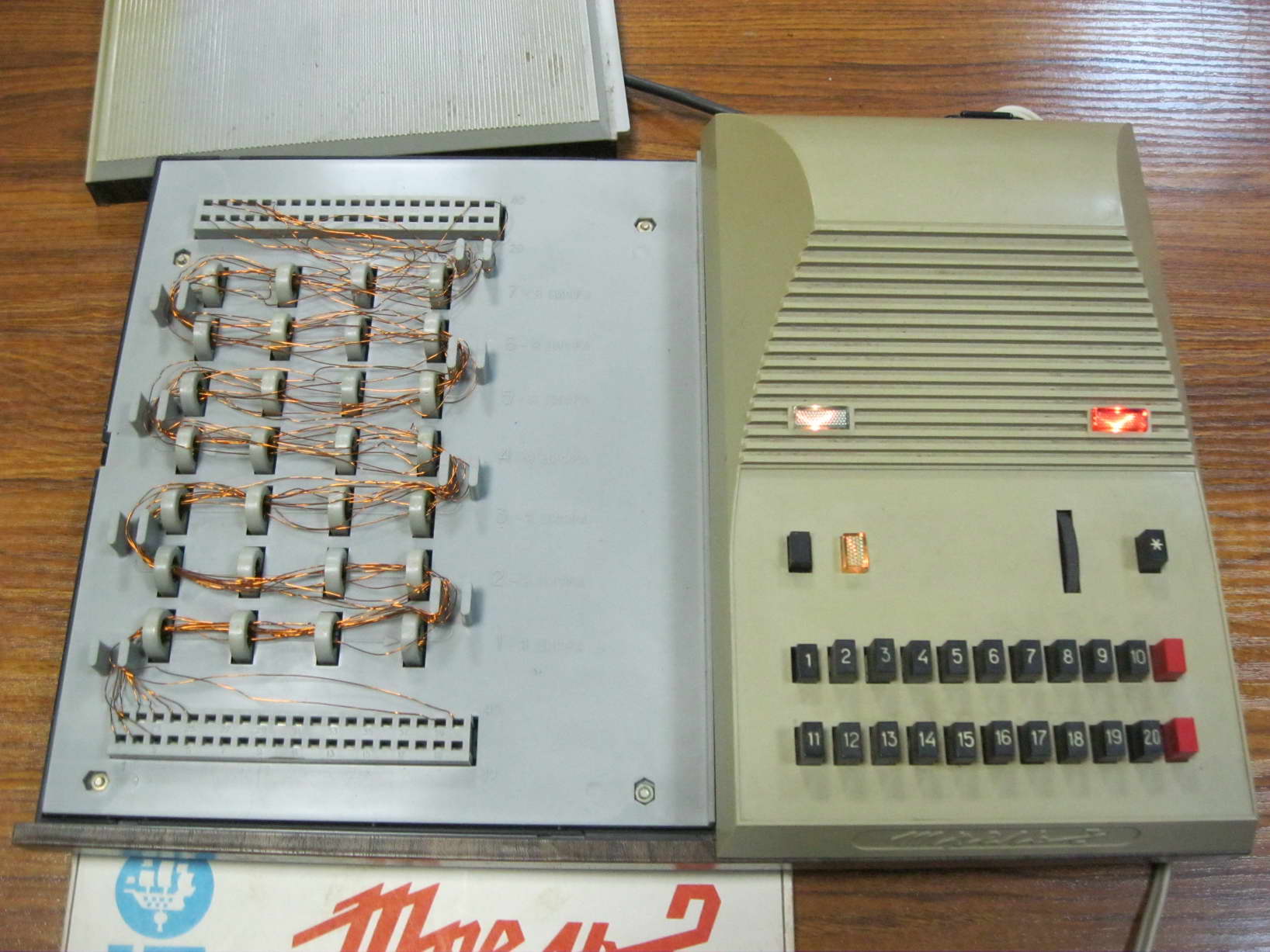

А вот программируются номера с помощью пропускания проводов через ферритовые кольца!!!!

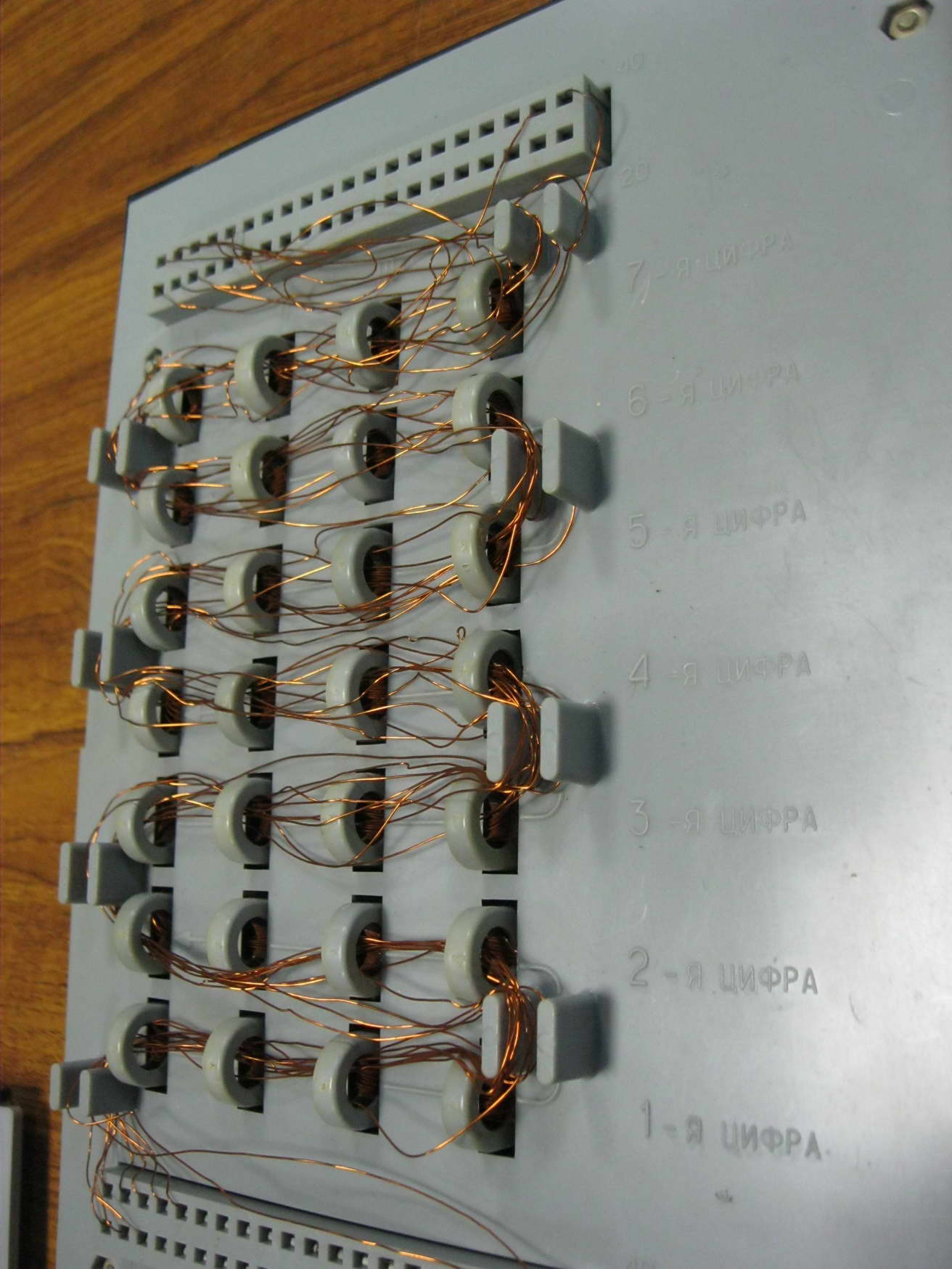

Каждая цифра номера программируется пропуская/не пропуская провод через четыре кольца:

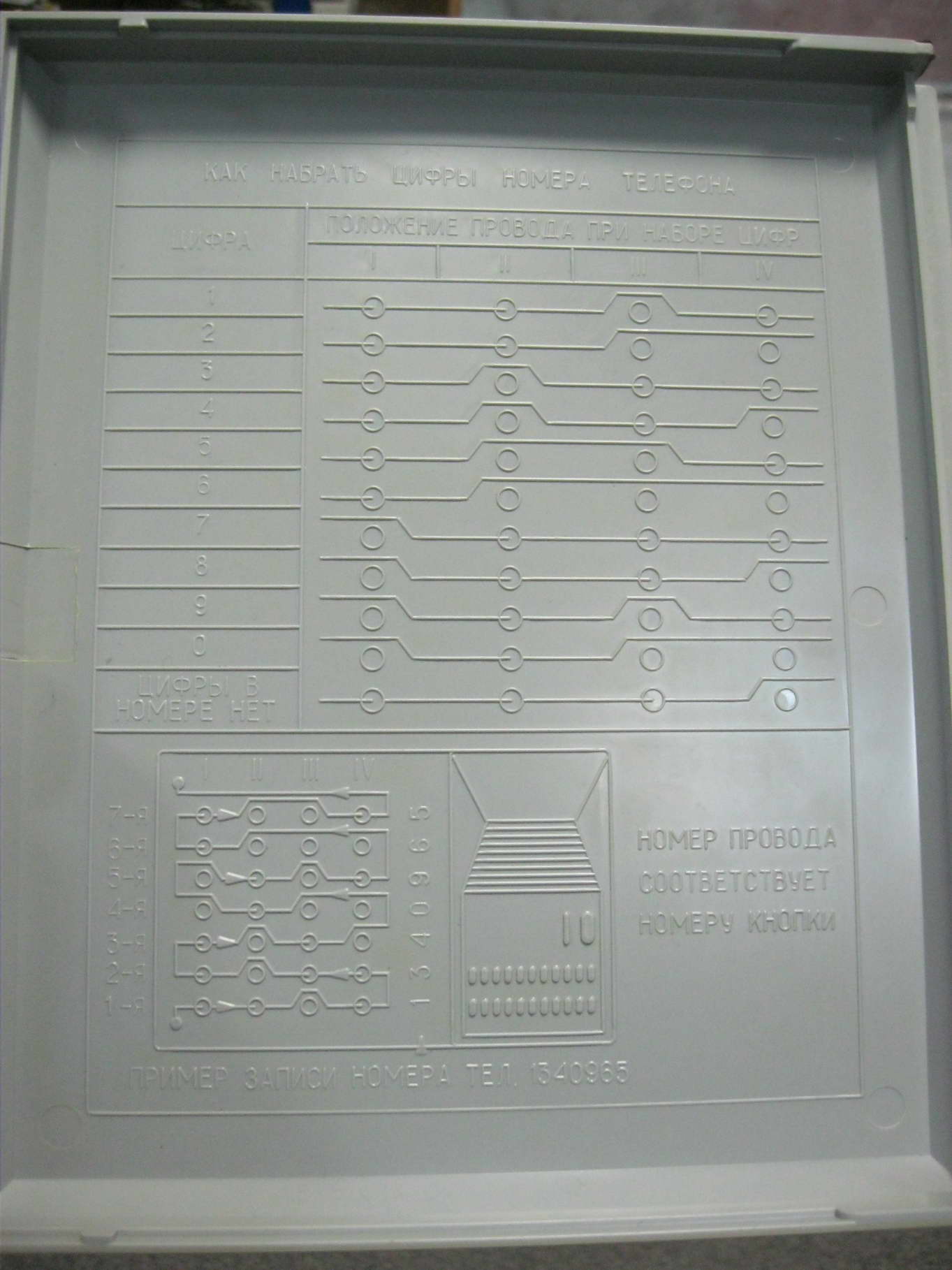

Кодировка соответствия цифр и колец приведена на крышке:

Вот ведь чего удумали!

А как это потом преобразуется в сигналы для АТС?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Кодирование десятичной системы в двоичную.Например, единице соответствует двоичный код 1101,дальше переводится в импульсный набор.Технически на кольце имеется вторичная обмотка,а пропущенный провод играет роль первичной.
