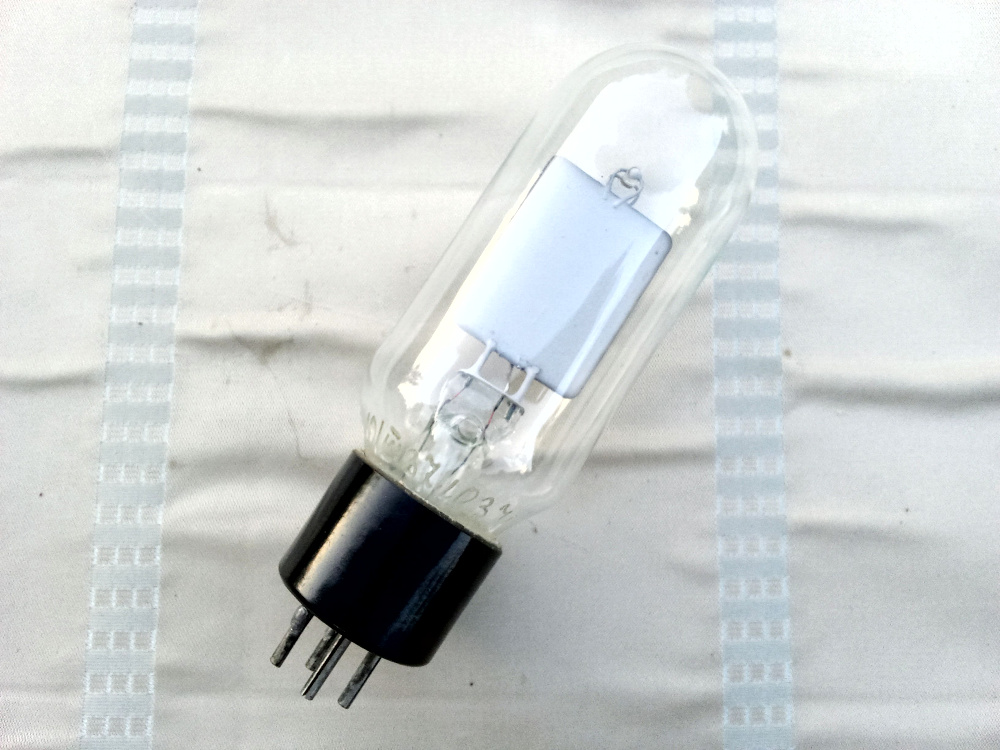

Коллеги, волею случая стал обладателем нескольких вот таких лампочек:





Полагаю, применение им когда-нибудь найдется, а сейчас хотелось бы просто проверить их на работоспособность. Как бы это максимально безопасно для них сделать? Пока думаю подключить к ЛАТРу и постепенно повышать от нуля напряжение, пока она не зажгется.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Это, скорее всего, лампа НТ-2 или НТ-4 —

Тип: НТ-4 (тип указан неточно)
Изготовитель: МЭЗК
Страна происхождения: СССР
Дата выпуска: 1930...1939

Очень редкий и винтажный экземпляр неоновой лампы специального назначения. Является копией лампы FL34 от ESR (Rudolf Pressler) и, скорее всего, некоторых других.
Интересно ее применение – это модулирующая лампа в первом отечественном телевизоре Б-2 с механической разверткой (диском Нипкова). Именно поэтому у нее такая форма арматуры – пластинка размером с экранный кадр, яркость свечения неона на которой модулировалась сигналом изображения. Некоторое описание этого телевизора есть в Вики(link is external).

Надо же, действительно очень редкая штука! Когда-то была у меня такая отечественная, марки НТ-2. На вид- точная копия. Выпускалась специально для дисковых телевизоров.

Из брошюры МРБ, вып. 14. К. И. Дроздов. Радиолампы отечественного производства, М.-Л. Госэнергоиздат, 1949г. с.16:

"Потенциал зажигания, В: 170...180

Рабочий ток, мА: 18...30

Основное применение: для дисковых телевизоров."

Ars_67 пн, 23/04/2018 - 09:56.

https://old-lighting.ru/ru/content/nt-4-mezk

Неоновая лампа НТ-4 для первого серийного телевизора с механической разверткой — модели Б-2 завода им. Казицкого.
Выпуск ее был освоен "Электрозаводом" в 1935 .. 1936 годах, на основе опыта, полученного при освоении предыдущей модели, НТ-2.
Уже началось регулярное вещание, к концу 35-го года была выпущена первая партия телевизоров Б-2 (не считая радиолюбительских конструкций), а единственно пригодные для него лампы были в дефиците. Поэтому для производства НТ-4 была упрощена технология и применены более дешевые материалы. Испытания показали, что новая лампа вполне приемлема для применения в Б-2 и других моделях.
Размер ее катода 20х30мм — несколько больше размера ограничивающей кадр рамки телевизора.

Эта лампа была изготовлена 12 мая 1937 года, но до сих пор вполне бодро светится.





https://vk.com/wall-65801571_18432

А. Лизунков, 170-180 Вольт для неё надо, или надо посмотреть схему телевизора Б-2 или других телевизоров на диске Нипкова с такой лампой и воспроизвести её схему питания

а прототип её вот такой —



Вот такая редкая лампа Bildfeld-Glimmlampe FL34

https://vk.com/wall-26527356_27694



https://www.jogis-roehrenbude.de/Roehre ... 4/FL34.htm

Включать лампу нужно обязательно через балластный резистор, ограничивающий ток через неё после зажигания.

А зачем городить что-то с ЛАТРом, лучше включить штатно — отпаять пару проводков и вместо первичной обмотки выходного трансформатора неоновую лампу подключить —



http://rw6ase.narod.ru/index1/tw/tw_chb ... b2ins.djvu

А. Лизунков, она ещё и моргать будет в такт помехам

хотя и в телевизоре стоит сопротивление в 4000 Ом, так что оно надо —

Боюсь, что без токоограничительного резистора она зажжется только один раз. Я знаю, я в детстве зажигал неонки без балластного сопротивления.
Встречались сувенирные неоновые лампы в которых резистор был встроен в баллон или в цоколь, но это вроде не тот случай.

Коллеги, спасибо!

Саму-то лампу я опознал, точнее ее предназначение, вот марку как следует не разглядел - надо присмотреться внимательнее, на баллоне у цоколя вместе с датой ещё есть какие-то надписи, плохо разборчиво.
Изучу на досуге схему Б-2, попробую наскоро соорудить "стенд" с элементами питания лампы и подключить как положено, к приёмнику - благо прямо сейчас есть к чему.
По схеме: я так понимаю что достаточно просто сопротивления на 4 КОм, ну плюс к нему последовательно какой-нибудь переменное небольшое. Ведь в конструкции Б-2 переменное сопротивление под номером 2 служит для синхронизации мотора, которого в моем случае не будет?

UPD: внимательно рассмотрел надписи на лампочках - маркировки нет, только номера после дат выпуска.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

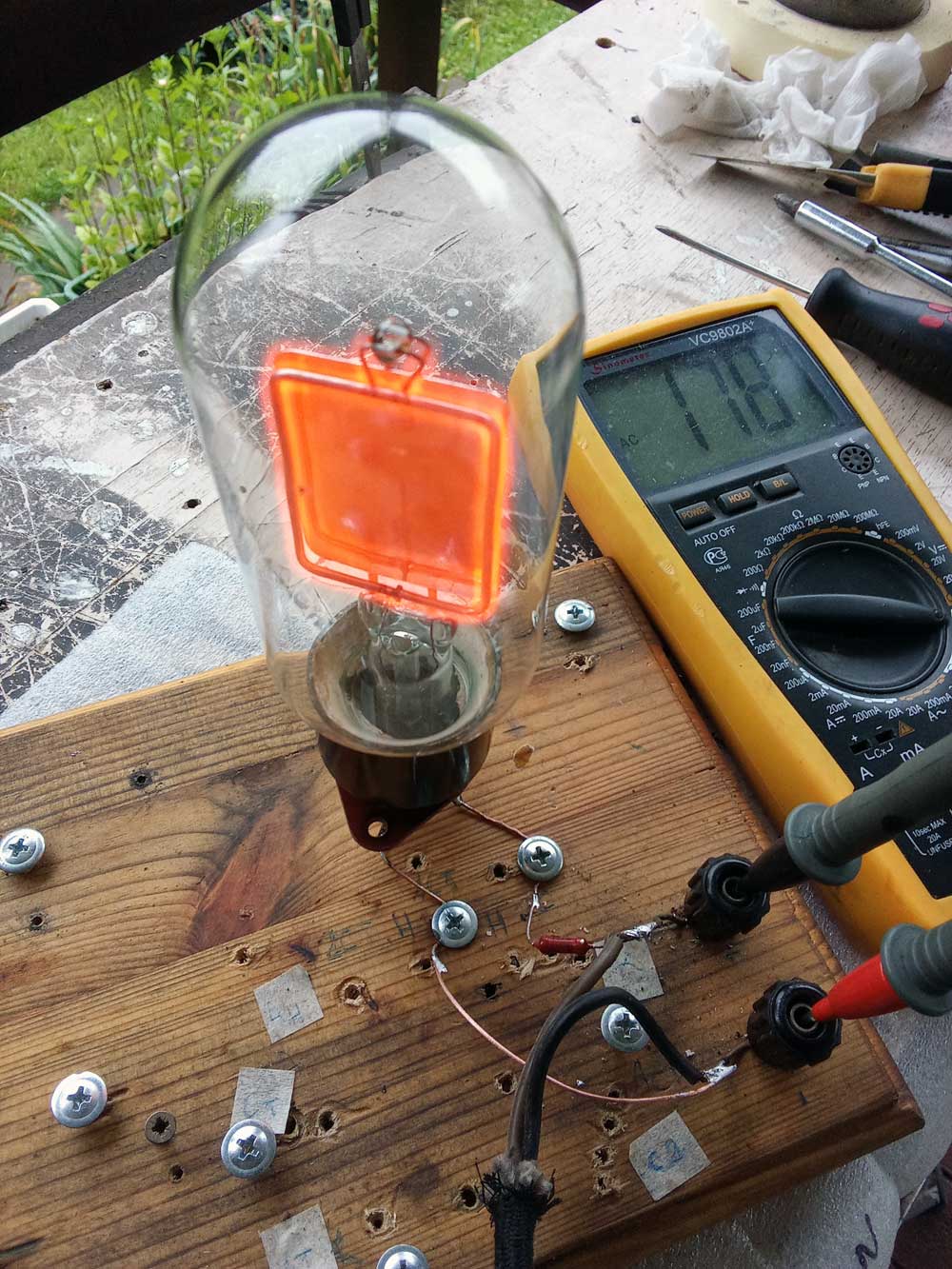

Наконец-то руки дошли до неонок. Собрал простенький стенд из панельки, резистора на 4,7 КОм, и ЛАТРа.
Работают)!



Зажигаться начинают примерно со 110 вольт, полная яркость - при 180. Правда пара лампочек с дефектами, подсевшие наверное, экран засвечивается неравномерно:



Можно теперь приступать к серийному выпуску механических ТВ)!

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

А вот размагнитить их. Дросселем. Авось дефект уйдет.

Где-то читал что дефект исправляться работой лампы на постоянном токе. Но где - не помню.

А я недавно почти такой же дефект вызвал в малюсенькой неоновой лампочке путем воздействия на нее постоянным магнитным полем. Специально рядом с магнитом положил и ждал когда намагнититься. Появились проплешины в свечении на сплошном электроде.

Будучи школьником магнитом от динамика испортил 6Е2П, половина экрана перестала светиться.
