 Заголовок сообщения: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 17:50
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy

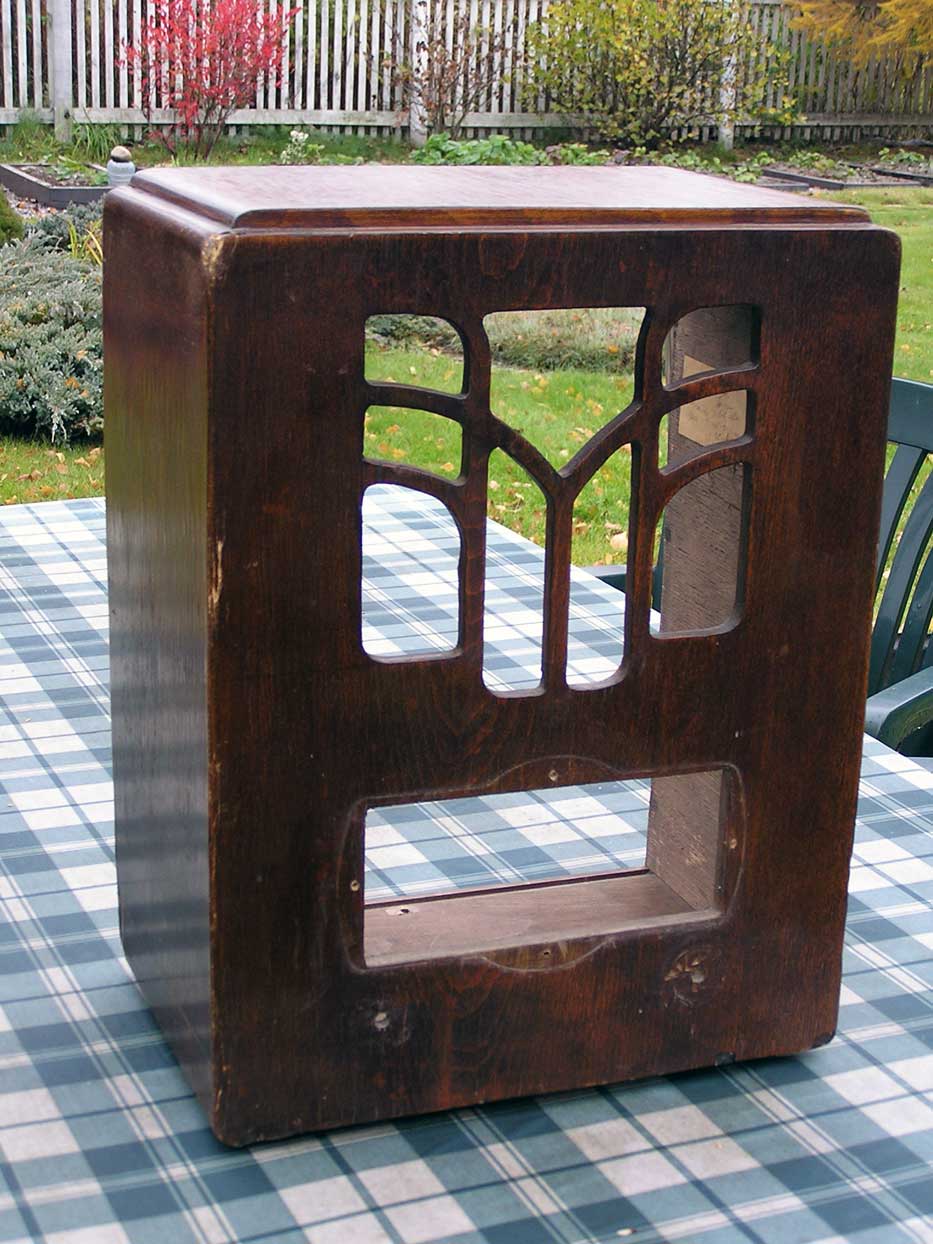

Выпускавшийся на Тульском радиозаводе в середине 30-х годов 20-го века радиоприемник модели Т-35 представляет собой значительную коллекционную редкость, и я не стоит упускать возможность повнимательней его рассмотреть.

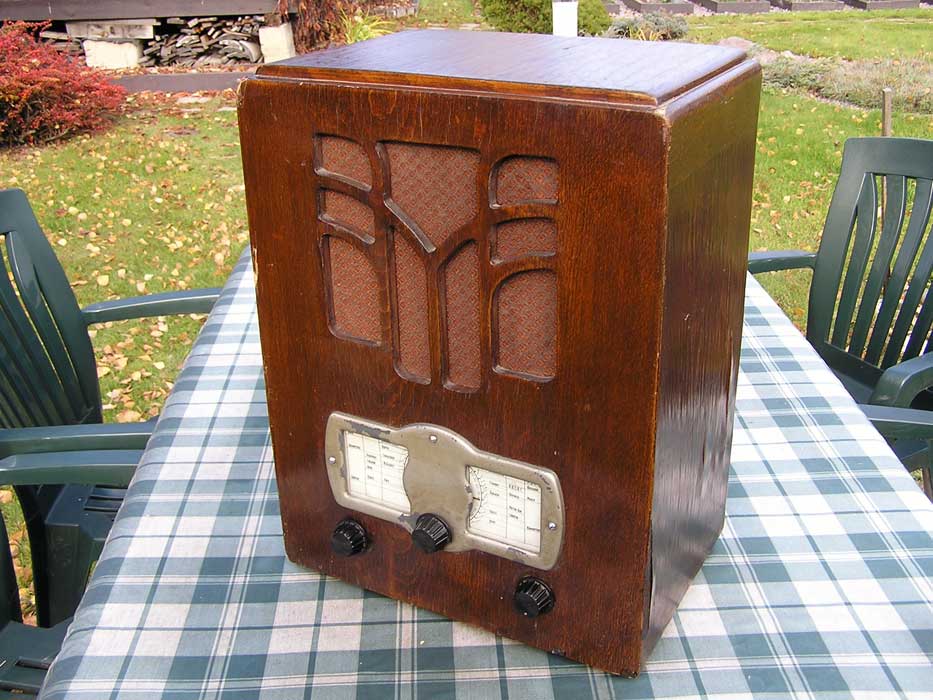

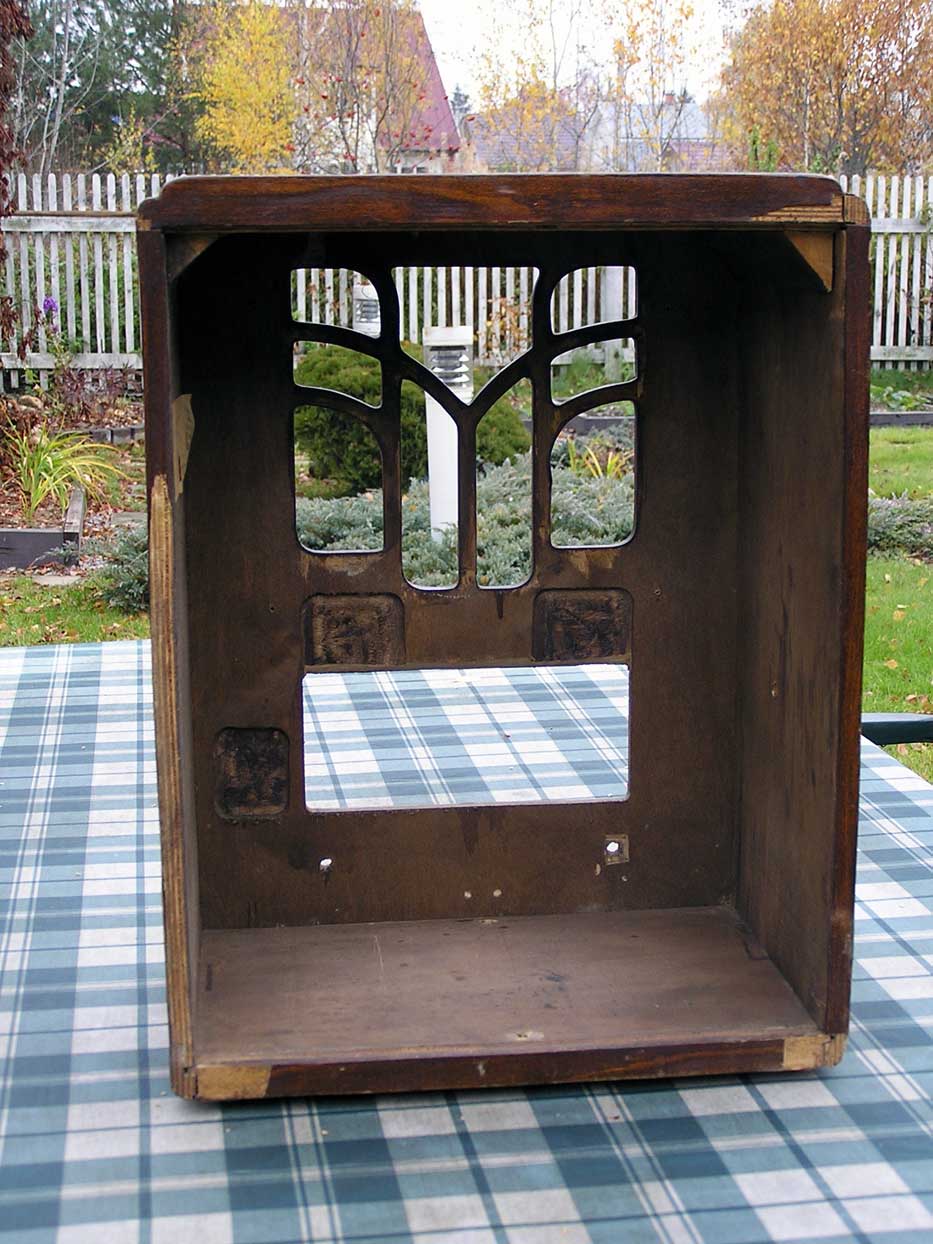

Внешний вид оставим на сладкое, благо он более-менее известен, а вот сразу заглянем во внутренности.

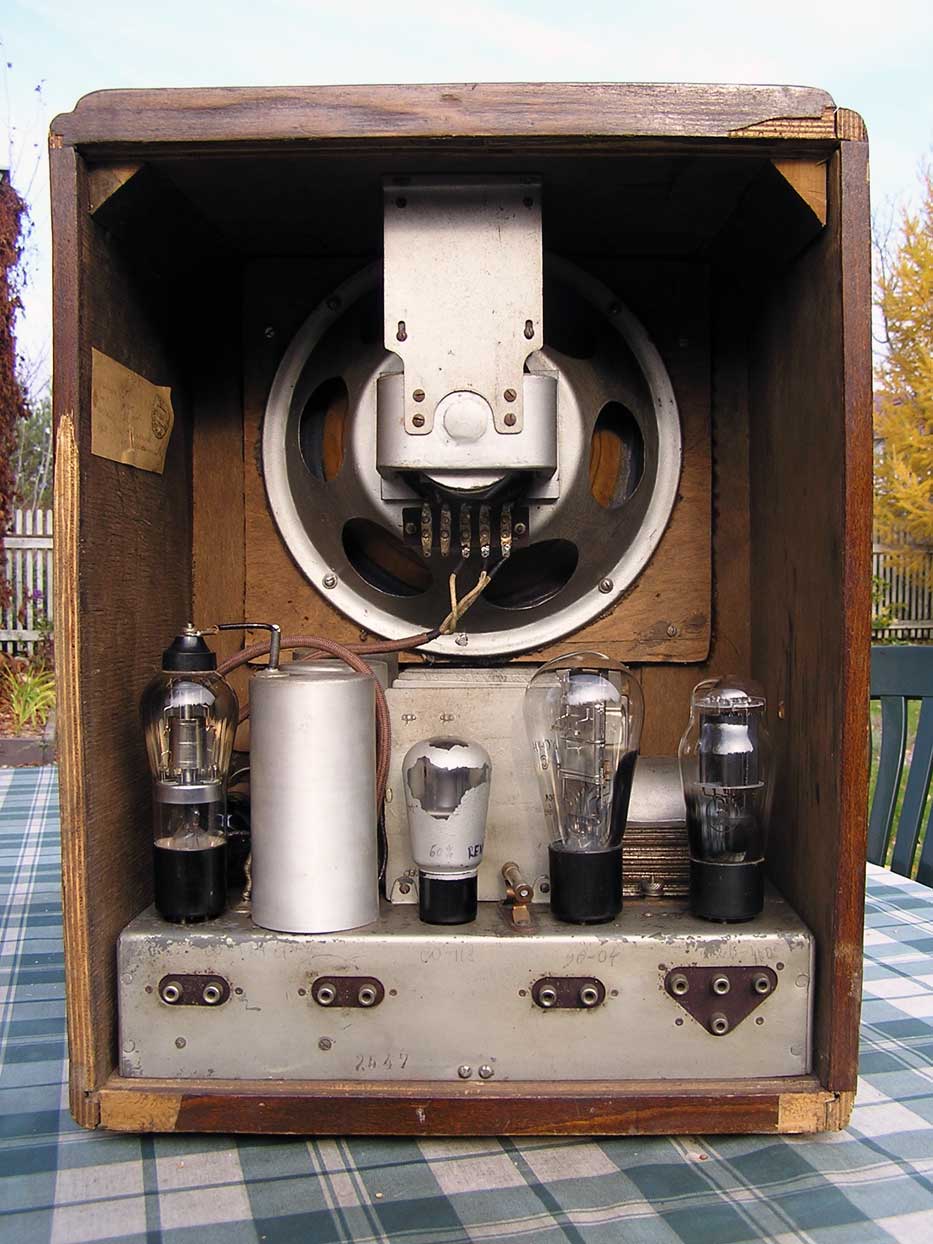

Стальное шасси, окрашенное серебрянкой, внешне очень напоминает аналогичную деталь приемников производства США - расположение КПЕ по центру, массивные колпаки, закрывающие катушки, силовой трансформатор с металлической крышечкой.

Вложение:


Вложение:


Необычно выглядит лишь "лежащая на боку" СО-124.

В подвале относительный порядок, все сопротивления Каминского установлены на единой гетинаксовой монтажной планке, от которой во все стороны отходят проводники. Отдельно сгруппированы конденсаторы большой емкости.

Вложение:


Вложение:


Портят эту приятную картину лишь сами архаичные детали, очень недолговечные Каминские и разномастные емкости, часть которых уже были когда-то поменяны. Например вот этот конденсатор производства Ростовского Госуниверситета явно был установлен не на заводе.

Вложение:


Интересная по конструкции деталь - совмещенные переменные конденсатор и резистор. Он использовался как регулятор громкости: КПЕ изменял обратную связь, а сопротивление постепенно закорачивало антенну на землю. Оригинальное решение!

Вложение:


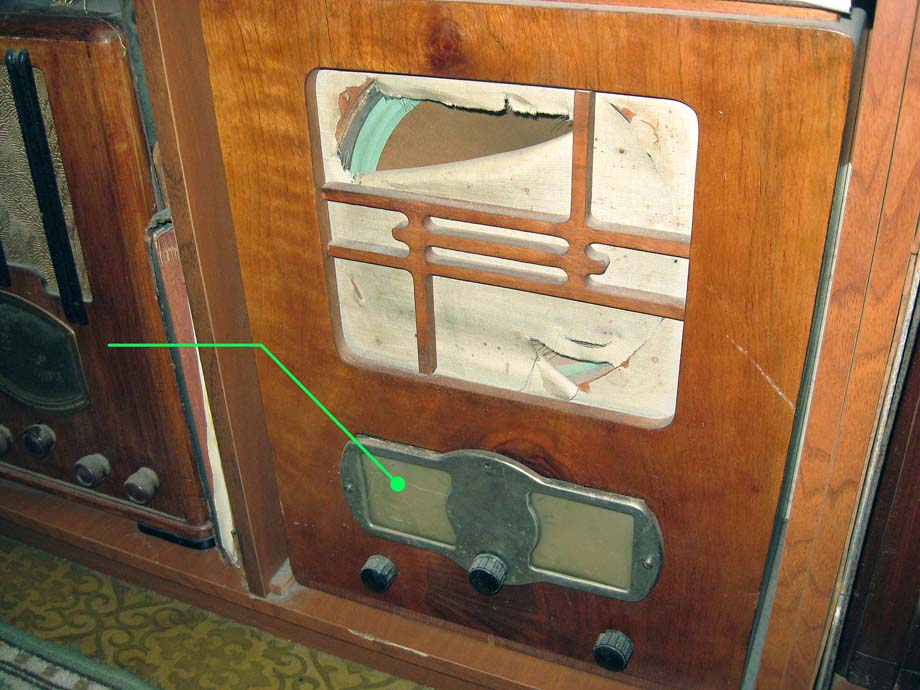

Отличала Т-35 от других отечественных приемников-современников необычная шкала - стрелка на ней "перелетала" в процессе поворота массивную центральную стойку обрамления. для этого она была сделана из двух "стрелочек":

Вложение:


Рабочий диапазон аппарата, СВ и ДВ, разбит на три поддиапазона, отсюда и три столбца-зоны на шкале. Первоначально туляки хотели пойти в этой части и дальше (а они любили оригинальные шкалы, взять хотя бы "оптическую" на следующей модели Т-37), сделав раздельную подсветку каждого включенного диапазона, но по какой-то причине отказались, или сделали это лишь на ограниченной партии аппаратов. О этой задумке напоминает лишь принципиальная схема с переключателем на три положения в ее правом нижнем углу...

Вложение:


... да дополнительные посадочные места на каркасе верньера.

Вложение:


После очистки от грязи и пыли и осмотра с исправлением некоторых видимых неполадок решил пойти на авантюру и включить приемник в сеть.Предварительно справившись об особенностях подключения к 220 вольтам, сделал это.
Ничего особенного и трагического не произошло, просто тишина и лишь фон из динамика. Лампочки теплые, накалы в них целы, а вот реакции даже в НЧ части никакой. Каминские, будь они неладны...

Вот теперь в раздумьях - оставить старика как есть в почти нетронутом состоянии, или попытаться запустить его, пойдя на значительный ремонт...


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 18:05
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Динамик у Т-35 абсолютно аудиофильского вида - его диаметр превышает 26 см.

Вложение:


Вложение:


На стальной пластине установлен выходной трансформатор, и все коммутации выведены на отдельную планку.

Вложение:


Вложение:


Отлично сохранился, надо заметить, как внешне, так и электрически - сопротивление обмотки подмагничивания 3 КОм, первички выходного транса - около 150 Ом.

А вот ткань динамика самая обычная, такая же была и у СИ-235, и у более поздних 6Н-1 - похоже радиоткань в СССР выпускалась (или закупалась за границей) лишь одного фасона.

Вложение:


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 20:17
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2422
Откуда: оттуда
Бахрома какая-та растрёпанная на ободе динамика, сильно напоминающая асбест — надеюсь, не он?

"Вот теперь в раздумьях - оставить старика как есть в почти нетронутом состоянии, или попытаться запустить его, пойдя на значительный ремонт..." — у меня бы рука не поднялась такие аккуратные, чистые, не ржавые, фотогеничные внутренности распаивать и бутафорию с новыми резисторами в старых трубочках городить —

ну что, слушать радио решительно не на чем? разве что в акустическом плане интересно, как приёмник звучал, и тогда рука поднялась бы вмешаться в низкочастотную часть только, но то же самое — оригинальность пострадает. А потом через несколько лет этот приёмник неминуемо опять испортится просто от стояния, и придётся ещё чего-то заменять, и если регулярно поддерживать его работоспособность, то от родных сопротивлений и конденсаторов ничего не останется.

А. Лизунков, в общем, лично я бы ограничился только подачей сигнала от внешнего источника на динамик, чтобы понять, как он звучит, не хрипит ли, не затирает, насколько громко и какая частотная передача, ну а на остальные вмешательства не решился бы, и не только потому, что я безрукий, но и потому что нарушать историческую достоверность рука не поднимается —

всё-таки таких приёмников осталось мало и надо сохранить хотя бы один из них в первоначальном виде


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 20:27

Зарегистрирован: 08 окт 2012, 16:23
Сообщений: 855
Да, вероятно этого красавца стоит оставить таким- каким его "мать родила"


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 20:46
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2422
Откуда: оттуда
Да тут один университетский конденсатор читать можно с упоением! — такая насыщенная текстом бумажка, обязательно надо эту диковину сохранить, и желательно не в какой-то коробке с неисправными радиодеталями, где бумажка будет трепаться, а вот прямо там, где он сейчас и стоит.

А. Лизунков, есть анекдот про деревянные конденсаторы (Дмитрий Николаевич рассказывал, что какой-то студент так написал в дипломной работе: "в конструкции надо использовать деревянные конденсаторы", мол, всё равно никто читать не будет), а теперь оказалось, что конденсаторы бывают ещё и производства Ростовского университета :eek:


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 22:15
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Ростовского Государственного Университета .

Там кстати не один такой, ростовский.

Бахрома нетоксичная, войлочная, так что все нормально, жить надеюсь буду долго :) .

Ну а насчет восстановления - честно говоря делать только НЧ смысла не вижу. Играть будет конечно, но чего-либо особо выдающееся вряд ли покажет.
Так как приемник не мой а Олега, выдан мне на время "поиграться", ему и решать. Свой бы обязательно отремонтировал, что ж это за радио, которое не играет.

Но у каждого свои предпочтения, понимаю. Поэтому и спрашиваю.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 10 окт 2014, 22:52
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2422
Откуда: оттуда
Интересное дело — раньше государственные университеты делали конденсаторы! а в том тоже государственном университетишке, где я работаю, прокуратура закрыла… книжный ларёк, заявив, что это незаконное предпринимательство, и что в Храме Науки торгашам не место.

Это было года три назад, а в этом году закрыли… буфет (где не было ни пива, ни сигарет), правда, осталась столовая, но и ей, наверное, уже недолго осталось —

всё-таки наука она лучше двигается на пустой желудок (тогда кровь не к животу, а к мозгам лучше приливает).

А. Лизунков, я теперь этот факт про конденсаторы буду использовать при дискуссиях, если нас захотят лишить и столовой — в том смысле, что наука и бизнес должны идти рука об руку

Но всё-таки непонятно — почему Ростовскому государственному университету пришло в голову изготавливать именно электролитические конденсаторы, и почему он выпускал их под своей маркой, а не создал какую-то дочернюю фирму? что там, в Ростове, был какой-то производственный задел, велись научные исследования по конденсаторной тематике, есть радиозавод какой-то?

и что значит сокращение "Ф.М.Н." на конденсаторной бумажке? 1937 год выпуска, год "большого террора" — великая история, просто артефакт какой-то


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 11 окт 2014, 19:16
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Гадкий Я 2 писал(а):
Да тут один университетский конденсатор читать можно с упоением! — ...


Хм, не могу отказать тебе в этом удовольствии - вот еще, почитай на сон грядущий :) :

Вложение:


А заодно и еще один ("второй том" :) ), неисправный, извлек его специально для фотосессии:

Вложение:


И внутреннее его устройство:

Вложение:


РосГосуниверситет носил имя наркома иностранных дел тов. Молотова Вячеслава Михайловича, вполне к тому времени, второй половине 30-х, здравствующего и цветущего - нескромно для видного деятеля мирового коммунистического движения...

Производило это изделие некое подразделение университета, скрывающееся под сложной аббревиатурой Н.Т.Б Ф.М.Н.И.И-Т.

Оба ростовских конденсатора явно превнесены в схему позднее, в ходе ремонтов, а вот этот воронежский похоже оригинальный:

Вложение:


К дате его изготовления можно наверное и привязать время выпуска приемника, на шасси которого имеется номерок:

Вложение:


Исходя из него можно предположить что всего этих аппаратов было сделано вряд ли более 3000 штук - очень скоро на смену ему пришел более известный Т-37.

И еще одна "веха истории" - квиток с датой о сдаче приемника на хранение на время войны, наклеенный внутри корпуса:

Вложение:


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 11 окт 2014, 22:49
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2422
Откуда: оттуда
Н. Т. Б. — Научно-техническое бюро, Ф. М. Н. Т. И-т. — Физико-математический научно-исследовательский институт?

А. Лизунков, тогда можно объяснить появление этих конденсаторов хоздоговорными научно-исследовательскими работами, в ходе проведения которых эти образцы электролитических конденсаторов появились и были выпущены товарной партией

типо того, что сам изобрету, сам и изготовлю и продавать буду — тогда ведь электролитические конденсаторы были новинкой, как бы выразились в наши дни — инновацией. Вот поэтому их университет их и выпускал, и это ему было не зазорно.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Т-35
Непрочитанное сообщениеДобавлено: 12 окт 2014, 10:26
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Гадкий Я 2 писал(а):
Н. Т. Б. — Научно-техническое бюро, Ф. М. Н. Т. И-т. — Физико-математический научно-исследовательский институт?..


Пожалуй что ты прав, разве что под аббревиатурой НТБ могла скрываться не бюро, а база - что-то типа мастерских по изготовлению нужного оборудования.
А ФМНИИ-т - именно такой и был, судя по информации отсюда http://web.archive.org/web/200711101236 ... p?nid=4506 .

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
