По этому заводу почти всё ясно, но...
Будет выглядеть примерно так:

Внизу ссылка на статью, сейчас дам адрес, но сперва её ноги, т.е. откуда сказка, мелкими буквами. Я конечно временно разместил, но нужна корректировка, особенно про приемник Сталина:
http://oldradioxx.ru/ussr/zavod/vor_sign.php

Павел, по порядку: в статье у тебя указан выпуск СИ-235 (что верно), а в основных датах ниже - СИ-234.
Далее, 38-год: СР-1, ФДН-6, 4ДН-6, СПБ - это что такое? 9Н-19 там же...

У нас тут была очень похожая тема "45Н-6, СПБ, СР-1 и прочее от "Электросигнала"
viewtopic.php?f=1&t=27 , там кое-что про это все есть, почитай на досуге.

В то же время упущен П-8 (в датах) и радиоконструктор "Первая радиолаборатория" - о ней подробней может Владимир Тарасов рассказать (и показать).

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сергей, привет!
Я же написал, что статья не моя, а из сети, там вверху мелкими буковочками ссылка есть, вот сюда:
http://bvf.ru/forum/archive/index.php/t-646350.html
Её по хорошему нужно переписывать или капитально редактировать и тогда всё станет на свои места.
Павел.

БИ-234 выпускали, а сетевой его вариант в воронежской артели "Радист" ( и такая была) делали...
Модель вроде СК-1 называлась, затем ещё один каскад НЧ добавили, СК-2 назвали.
Название модели по памяти привожу - могу ошибиться.
А вот по поводу СИ-234 ( как сетевой вариант) - ну очень большой вопрос..
Такой же , как и БИ-235 - батарейный вариант СИ-235.
Упорно ходят слухи, что по спецзаказам и такое небольшими сериями делали -
с репродуктором вместо динамика и шасси от БИ-234.
Думаю, что и такую информацию стоит давать, указывая, что она не подтверждённая: вдруг кто документы видел соответствующие - может наводку даст..
Кроме конструктора и П-8 они ещё детекторы ДС-4 на всю страну выпускали..

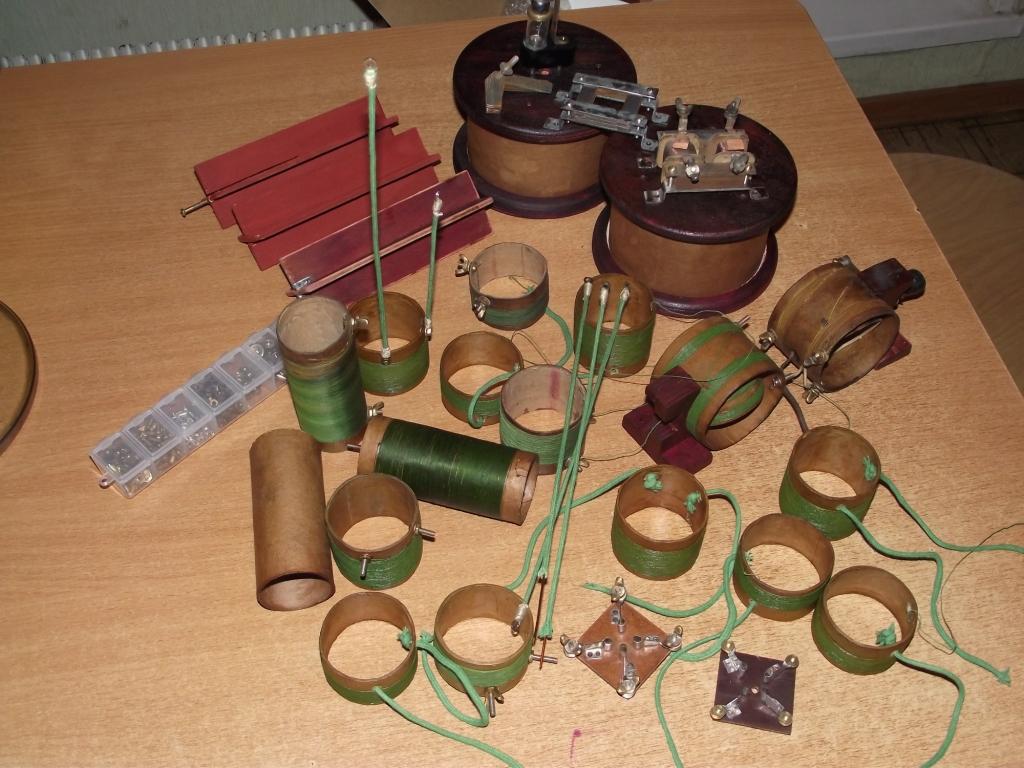

А вот инструкция к "Первой радиолаборатории" у Олега есть - к сожалению, свою ксерокопию я куда-то засунул, сейчас найти не могу.
Стоило бы и её отсканировать - для библиотеки.
Сергей!
Предложение "показать" я как Вашу просьбу воспринимаю: посему показываю вперемежку и Ваше, и наше...

Извините, приёмники воронежского "Радиста" не СК, а СКВ назывались.
А сама артель скромно поименована - "радиомастерские" в 15 номере Радиофронта за 36 год,
где есть критическая статья о его аппарате СКВ-2.
Других ссылок я сейчас дать не могу - не помню.
Но не "Радиофронт" - точно.

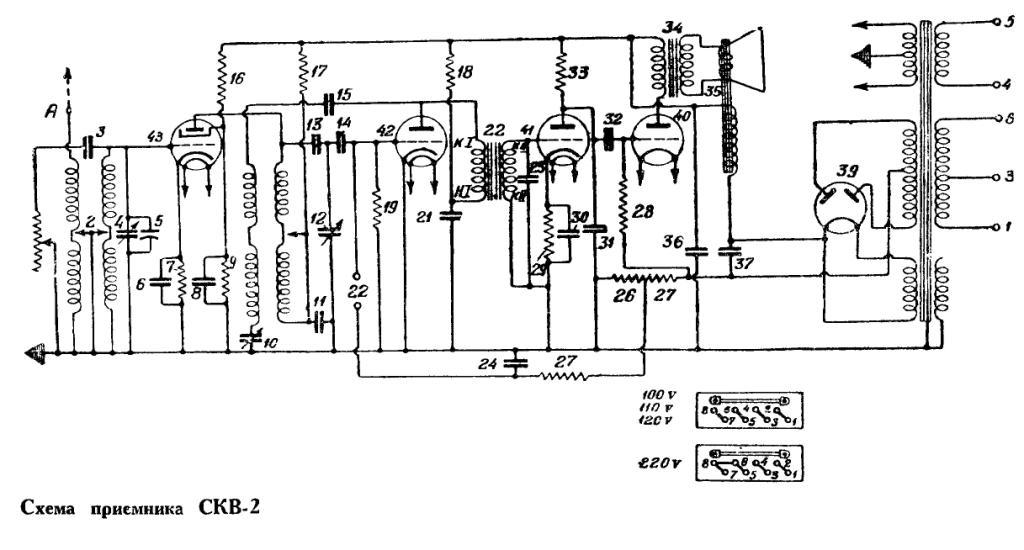

Желающие могут схему СКВ-2 с БИ сравнить..

Ну наверное настало время и об выпускаемой аппаратуре поговорить (составляю в алфавитном порядке):
«4НБС-6» радиоприемник - 1938 г. - фото из интернета.
«4ПБ-10» радиоприемник - 1940 г. - фото пока нет.
«5НС-20» радиоприемник - 1940 г. - фото из интернета.
«6Н-1» радиоприемник - 1938 г. - фото из коллекции Владимирова.
«6Н-19» радиоприемник - 1940 г. - фото пока нет.
«6ПБ-11» радиопередвижка - 1940 г. - фото пока нет.
«9Н-4» радиоприемник - 1938 г. - фото из Политеха.
«11МГ-2» консольная радиола - 1939 г. - фото пока нет.
«ВП-2» радиопередвижка - 1944 г. - фото пока нет.
«ВП-3» радиопередвижка - 1944 г. - фото пока нет.
«БИ-234» радиоприемник батарейный - 1936 г. - фото с интернет-аукциона "Молоток".
«БИ-235» радиоприемник батарейный - 1938 г. - фото из интернета.
«Д-11» консольная радиола - 1938 г. - фото с интернет-аукциона "Молоток".
«П-8» радиоприемник детекторный - 1938 г. - фото из коллекции Олега Старосельцева.
«Первая радиолаборатория» конструктор - 19?? г. - фото пока нет.
«Родина» радиоприемник - 1945 г. - фото из коллекции Олега Старосельцева.
«Родина-46» радиоприемник - 1946 г. - фото из интернета.
«Родина-52» радиоприемник батарейный - 1952 г. - фото из коллекции Владимирова.
«СИ-235» радиоприемник (батарейный вариант) - 1937 г. - фото пока нет.
«СИ-236» радиоприемник - 1937 г. - фото пока нет.
«СПБ» радиоприемник - 19?? г. - фото пока нет.
«СР-1» радиоприемник - 19?? г. - фото из интернета.
«Электросигнал» радиоприемник батарейный - 19?? г. - фото из интернета.
«Электросигнал-2» радиоприемник - 19?? г. - фото из интернета.
«Электросигнал-2» радиола - 19?? г. - фото из музея Радио, г. Переславль-Залесский.
«Электросигнал-3» (Родина-47) радиоприемник батарейный- 1947 г. - фото из интернета.

И здесь целая куча вопросов:
1. Консольные радиолы Д-11 и 11МГ-2. Корпуса - как 2 капли перцовки, у одной пишут, что на базе 9Н-4, тогда почему у второй этого не пишут. Почему разные названия, хотя идут по датам Д-11 и 11МГ-2 одна за одной:

http://www.rw6ase.narod.ru/000/rpl_s/d11.html
Тогда почему в инструкциях стоит дата выпуcка в печать 1938 год???, когда 11МГ-2 выпускалась с 1939 года???
http://www.odlr.ru/library/items/11_MG_2.pdf
Моё предположение. У АРЗ есть Д-9, а не могла быть Д-11 тоже Александровской?

На Большом Воронежском форуме есть такая фраза:

Специально просмотрел диск с этим фильмом, действительно в конце сериала показывают кабинет Сталина и там стоит "Д-11". Так что такое Т-19 - заводское обозначение или миф, сказка?
Кстати есть продолжение этой сказки. Я познакомился с одним мужчиной, приобретал приемник (это было весной энтого года), и в разговоре как то зашла речь о больших приемниках. Он и говорит, у меня есть знакомый, который знает одного КГБ-иста, который во время съемок фильма 17 мгновений был на съемочной площадке (раньше это было сплошь и рядом - обязаловка), так вот тот человек имеет большой приемник, где были съемки в кабинете Сталина. Начали искать его знакомого, что бы тот вывел на хозяина Д-11, ну хотя бы для того, что бы сфотографировать всю в деталях. Не повезло, два года назад не стало дядьки - спился, и ниточка оборвалась.

2. По Родинам и Электросигналам, еще большая неразбериха.
Начнем с приемника Родина (1945). Левое фото от Зенонаса Лангайтиса, правое от Олега Старосельцева.
Так вот левое, это производство Новосибирска, или привезли корпуса из Новосибирска, уж больно "смахивает" на 6Н-25. И тут сразу напрашивается вывод, что "Темп тоже делал Родину (1945), Валерий Харченко об этом пишет, но нигде нет акцента, где, чей аппарат, и как он выглядит.


И с Родиной (1946) есть вопросы. Вот два фото, одно (правое делал я в музее радиозавода "Темп", левое из интернета (я пока условно обозвал Воронежский завод "Электросигнал").


Почему у 45 и 46 у Харченко есть название Электросигнал? Хотя ни на шкалах, ни на задних стенках нет такого названия.
http://www.rw6ase.narod.ru/000/rpl_b/rodina45.html

3. Родина-47. Почему она обзывается еще и Электросигнал-3?
http://www.rw6ase.narod.ru/000/rpl_b/rodina47.html

4. Почему "Электросигнал-2, не обзывался Родиной? Хотя он очень похож на батарейную Родину-47.
http://www.rw6ase.narod.ru/000/rpl_s1/els2.html

Пока хватит, нужно и это "переварить".
Павел.

Паша, 6Н-19 воронежский - это скорее всего в корпусе со скошенными углами, именно такой изображен на обложке инструкции.
А вот что такое "СИ-235 батарейный" и "БИ-235", откуда взялись ???

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Привет Сергей!
Выше Владимир Тарасов писал:

Вот в качестве эксперимента и выкладываем, а вдруг действительно кто то откликнется.
По поводу 6Н -19, я в курсе, У Валерия Борисовича Громова кажется такой есть, я видел в сети где то фото, он отличается от твоего.
Дойдет очередь и до него, а пока хочется со списками разобраться и с достоверностью изложенного.
Павел.
Кста, я в Радиофронте писал ОФФ, но ты видно не видел, дублирую сюда:
OFF.
Не по теме. То: Сергею К.
Помнишь была тема по антеннам, я ее восстановил и добавил выдержку из книжки 1924 года:
http://oldradioxx.ru/ussr/station/ml.php

Вопрос по набору "Первая радиолаборатория": а он точно Воронежский? Паспорт я нашел, только он в Москве отпечатан в типографии "Советский печатник", Моховая 40.

Хорошо. А как быть с инструкцией для Д-11, отпечатана в Питере.

Вот накрутили!!!
