Недавно пополнил свою коллекцию новинкой - приобрел на немецком И-Бее у польского продавца датский Sonofon Kortbolge-Fanger (большое спасибо нашему коллеге vlad1966 за оперативную наводку :) ).

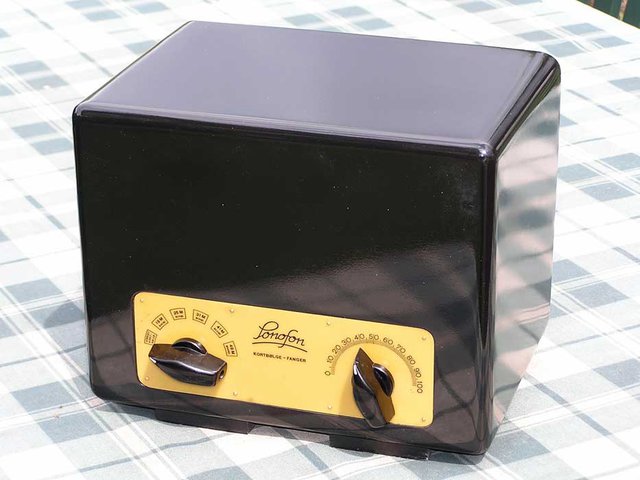

Небольшой деревянный черный ящичек размерами (ШВГ) 26 на 20 на 17 см пребывал в относительно неплохом состоянии, но нуждался в проклейке и покраске, что собственно за несколько дней и было сделано.

Вложение:
Sonofon (4).jpg


Но что же он из себя представляет?
Коротковолновой конвертер с питанием от батарей, на одной филипсовской красной лампочке DK21. Предназначен для работы с приемником, ловящим станции в диапазонах СВ и ДВ. В отличии от уже имеющихся у меня более ранних подобных аппаратов американского производства Air King Perfect SW adapter http://www.radiomuseum.org/r/airking_sh ... ocket.html и Dresner Shielded Short Wave Converter http://www.radiomuseum.org/r/dresnerrad ... _conv.html , которые по сути являются полноценными КВ-регенераторами, он построен по иному принципу, и схемно представляет собой супергетеродинный приемник, "обрезанный" по серединке первого ФПЧ.

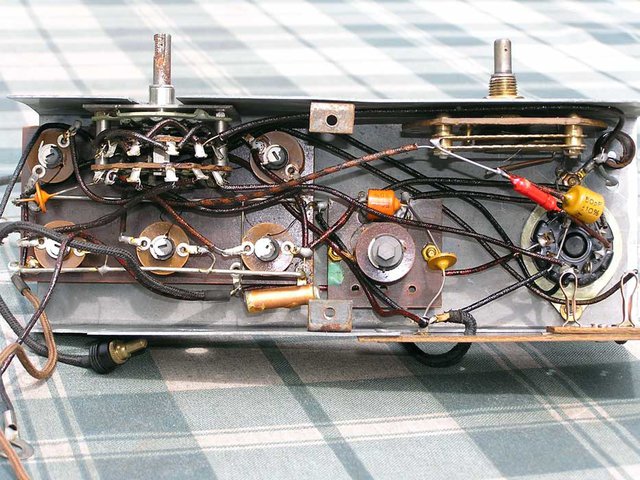

Если посмотреть на подвал шасси, многое становится понятно и без принципиальной схемы.

Вложение:
Sonofon (7).jpg


Ради максимального упрощения пожертвованы даже входные контура, антенна присоединяется сразу к первой сетке лампы, а настройка осуществляется перестройкой гетеродина. С анода выделенный сигнал постоянной частоты поступает на LC фильтр ПЧ, а далее через небольшую емкость на антенный вход приемника. Так как никаких данных этого устройства найдено не было, определить значение промежуточной частоты удалось лишь позднее, опытным путем. Известно лишь что она должна находиться в рамках стандартных СВ и ДВ диапазонов.

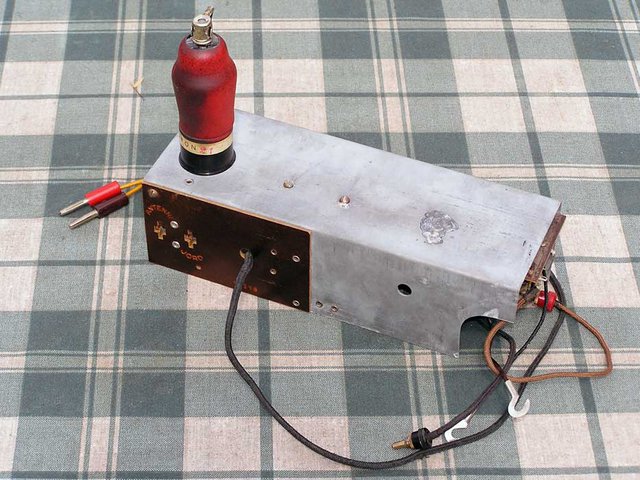

Само шасси сделано из оцинкованной стали, сохранилось очень хорошо и после промывки целиком по методу Эрнеста приобрело практически первозданный вид.

Вложение:
Sonofon (5).jpg


Вложение:
Sonofon (6).jpg

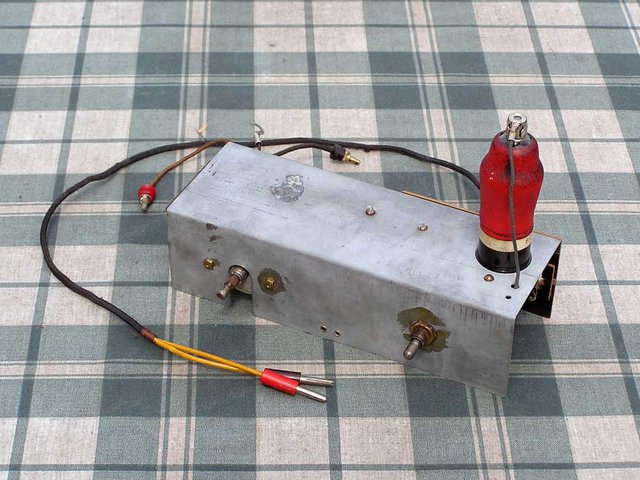

Сзади шасси имеются гнезда для подключения антенны и заземления, а так же провода к накальной и анодной батареям и двухполюсный шнур со штеккерами для подключения конвертера к гнездам антенны и "земли" приемника.
Спереди имеются две ручки-клювика: левая - переключатель на 6 положений (выключение и пять диапазонов 19, 25, 31, 41 и 49 м.), справа - настройка. Особенность аппарата в том, что скоммутировав его с приемником один раз, больше не надо ничего делать - в положении "выкл" антенна, вставленная в конвертер, напрямую замыкается с антенным выходом, исключая таким образом аппарат при прослушивании приемника на ДВ и СВ. Одновременно выключается и накал лампы. Используемая в Sonofon'е DK21 весьма экономична, накал потребляет всего 25 мА при напряжении 1,4 В, таким образом батарей должно хватать надолго.

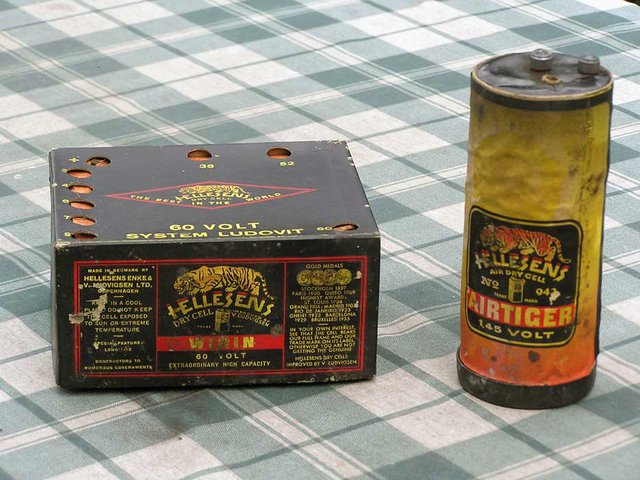

Приемник прибыл ко мне с таким комплектом:

Вложение:
Sonofon (3).jpg


Причем накальная показала при проверке напряжение около вольта, и это в 70-ти летнем возрасте!

Комплект элементов питания в рабочем состоянии компактно умещается внутри корпуса:

Вложение:
Sonofon (1).jpg

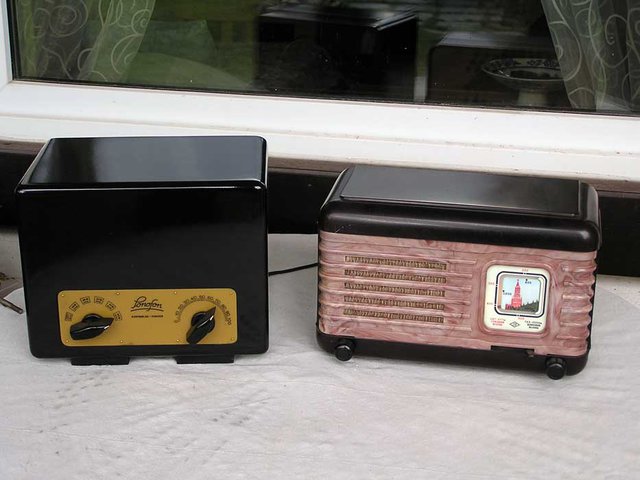

Однако конечно для рабочих испытаний после окончательной сборки пришлось использовать свой батарейный блок питания. И "Москвич".

Вложение:


После всех необходимых соединений конвертер заработал!
Причем его сигнал был слышен практически в любом положении шкалы настройки приемника, но наиболее громко в районе 1500 метров на ДВ - выдаваемая ПЧ таким образом равна примерно двумстам килогерцам. Несмотря на имевшийся ранее скепсис относительно настройки (уж больно мала "шкала" для КВ, тем более ось КПЕ присоединена к ручке напрямую, без верньера), настройка во всех диапазонах происходит плавно и четко, нет никакой мешанины, работать с конвертером легко и удобно!
А когда наскучит КВ - достаточно просто перевести переключатель в положение "выкл." и слушать местное ДВ и СВ.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 20 июн 2014, 09:52
Аватар пользователя

Зарегистрирован: 31 дек 2013, 21:07
Сообщений: 167
Хороший слог, подробное изложение, приятно почитать с утреца такой отчЁт. Если б ещЁ схему и больше внимания уделить фотографиям (фону, а не самим обьектам) вообще был бы шедевр. Схему ждаем-с...


Вернуться наверх


Непрочитанное сообщениеДобавлено: 20 июн 2014, 10:29
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
СерЁга, схему нарисовать поначалу было взялся - а потом забросил.

Во-первых за ненадобностью, там в подвале и так все как на ладони.
Во-вторых - четыре группы переключателя. Одна на коммутацию антенны, вторая на питание, третья-четвертая подключают к КПЕ нужные диапазонные катушки. Возьми схему любого простого супера, отрежь все спереди до первой сетки смесителя, да сзади 1-й ФПЧ располовинь - вот и она. Нарисовал эдакого паука, а потом понял что и так заработать должно, катушки самое главное целые и нетронутые.
Но по-хорошему конечно надо бы заняться черчением, авось кому еще этот "черный ящик" попадется, да в худшем состоянии, да РМорговскую карточку http://www.radiomuseum.org/r/sonofon_ko ... anger.html тоже полностью заполнить не мешало бы.

Фото... Ну не Горский я, мне паяльник с краскопультом привычнее щелкающего затвора да софитов.

Покрутил сегодня утром датчанина еще немного - конечно утреннее КВ не то что на вечерней зорьке, но тоже арабы с китайцами прут. А главное с ПЧ разобрался - сигнал есть на ДВ, аккурат в районе 1400-1600 метров примерно.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 21 июн 2014, 11:01
Аватар пользователя

Зарегистрирован: 31 дек 2013, 21:07
Сообщений: 167
Цитата:
Фото... Ну не Горский я, мне паяльник с краскопультом привычнее щелкающего затвора да софитов.

Да, Горским можешь Ты не быть, Прокудиным же быть обязан!

С фотографиями всЁ просто: возьми старую простыню, именно старую много раз стираную, замочи в кипятке с небольшой (примерно чайная ложка на ведро) добавкой крахмала и зелЁнки или йода по вкусу. Затем выкрути вручника из всех сил сколько сможешь отжать, встряхни слегонца и высуши. Вот тебе и фон. Хранить не складывая. Клетчатый фон самый неприемлемый, иб скрадывает обьект. При сЪмках на столе накрывай стол, стул, диван. На открытом воздухе никакой дополнительной подстветки не потребуется, в помещении же достаточно вспышку фотоаппарата заклеить матовой плЁнкой, а фон подстветить слегка настольной лампой так чтобы она не попадала в кадр. Да, обьект надо отодвигать от фона на одну-две глубины субьекта.

Покритикую что мне конкретно не понравилось в фотографиях:
Sonofon (4).jpg - фото плоское. Следовало бы накинуть фон на стул или диван и снимать со вспышкой без отбивки фона, чтобы тени дали обьЁм;
На остальных клетчатка на столе как бы размазывает обьекты.

На фото Sonofon (3) следовало бы немного повернуть анодную батарею, чтобы получить подобие изометрии.
На фото 1 также нет обьЁма плюс портит вид "зелЁнка" на заднем и стул на "среднем" плане.

Ну, а схема, Серёга, это святое! Тем более без входных контуров, о бесполезности которых в КВ-диапазоне при низких ПЧ так долго говорили большевики...

Извини, что поучаю публично, но Ты вроде здесь как бы админ, если посчитаешь неуместным можешь удалить.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 21 июн 2014, 11:30
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
gudd писал(а):
...Извини, что поучаю публично, но Ты вроде здесь как бы админ, если посчитаешь неуместным можешь удалить.


Да не вопрос, все конкретно и по делу, так и надо.

Со схемой: дождусь вот как задождит, погода с улицы прогонит - нарисую.
Сейчас жалко время тратить - сухо и не жарко, а дел невпроворот: сосед вот все зовет антенну ему к телеку сделать да воду горячую в душ, супруга со всякими клумбами-грядками плешь проела... :)

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 21 июн 2014, 19:09
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Накаркал... :(

С обеда небо затянуло, и пошел нудный бескрайний дождик.
Но зато появилось время схему набросать, вот, вроде бы все правильно вышло:

Вложение:


Как раз до футбола успел.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 21 июн 2014, 21:22
Аватар пользователя

Зарегистрирован: 21 окт 2012, 21:50
Сообщений: 1409
Откуда: Россия г.Мытищи
Завидую. Белой зависьтью. Вот они , где т.е. от куда ноги растут у керамических, дисковых, бочёнков. А то они все в Таллинских, да Рижских попадаются. Эх была мечта к СИ-235 "пристегнуть" , родной кнвертор,да не сбылось.
Дмитрий.


Вернуться наверх


Непрочитанное сообщениеДобавлено: 21 июн 2014, 22:42
Аватар пользователя

Зарегистрирован: 08 окт 2012, 02:13
Сообщений: 2422
Откуда: оттуда
А мне вот больше интересно, как Сергей смог набрать букву ø в слове Kortbølge-Fanger? —

http://www.radiomuseum.org/r/sonofon_ko ... anger.html

это надо какую-то датскую раскладку клавиатуры иметь… или ещё какого-то скандинавского языка.

И ещё вопрос насчёт шумности конвертера — радиолампа DK21 типа октод согласно теории должна иметь высокое сопротивление (уровень) внутренних шумов из-за своей многосеточности, а тут она стоит на самом первом месте, и усиливает вообще всё, что имеется в радиоэфире, добавляя к всеобщей какофонии ещё и собственные шумы немалые?

А. Лизунков, а хорошо сегодня дождик-то пошёл? у меня праздник — я уж и не надеялся, что летом будет комфортно без кондиционера, но, поскольку эта освежающая и Q для Радиомузея-Орг поднимающая ;) влажная прохлада тянется уже довольно долго — скоро нас ждёт такая же затяжная жара… :cry:

это я решил в сообщение добавить абзац со светскими разговорами про погоду


Вернуться наверх


Непрочитанное сообщениеДобавлено: 22 июн 2014, 09:48
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2775
Откуда: Москва-Kucuk Erenkoy
Дима, "родной" конвертер к 235-му присоединить и я бы не отказался - да где ж его взять-то?
Слышал есть один у человека где-то на юге, на форуме РадиотехникаХХ как-то он его показывал, я облизнулся да и только.
Кстати, если хочешь поиграться с этой датской машинкой - привезу, тешься на здоровье. Один круглый бочонок присоединишь, да штук шесть Крон ашановских - заведется за милую душу.

Антон, буквицу заковыристую не я вставил - админы РМорговские, они перед публикацией все исправляют и утверждают. А вообще стандартными средствами Виндоус это возможно: Пуск-Программы-Стандартные-Служебные-Таблица символов, выбираешь далее нужное и копипастишь в текст.
Сам Кортболге-Фангер работает на удивление хорошо, поверь. Приборами естественно ничего не мерил по причине отсутствия у меня таковых, но на слух отлично. Чувствительность конечно не супер, но вполне на уровне третьего класса. Опять-таки не замерял, но может быть поддиапазоны чуть узковаты, КПЕшка совсем небольшая стоит, но зато настроится получается хорошо.

Ну а "светский"разговор" поддержать - хляби небесные разверзлись часа в три, потоп-не потоп но пролилось хорошо часа за полтора, а потом до самой темноты этак нехотя, с ленцой дождило.
В Москве-то я слышал местами до бедствия стихийного доходило.
