Добрый вечер Наум Яковлевич.
Там мой был "Колхозник", но это не суть. На этой площадке большинство хороших людей. А не показываю по той причине, что меньшинство начнёт глумиться! Все этих (меньшинства) знают. Но без них наверное невозможно. Эволюция так устроена. Сравнение должно же быть.
Вот у меня уже "пюпитровых" два экз. И опять с тем же годом. Искать информацию в ИНЕТЕ!? Нет, там только авторитеты ... 1948 год. А у этих авторитетов в руках наверное кроме 1948 и нет и не было. Ведь сегодня молодёжь не помнит тов. Борусевича. Его "пюпитровые" приёмники. А мои то ведь "пюпитровые". Наводит на мысль... о их истории. Но доморощенным материалом , ковыряя в носу и раздувая щёки... аксиомы не достигнуть. Но у меня интерес и надежда не угасает. И уж совсем не в тему - КТО изобрёл КАТОДНОЕ телевидение. История этого вопроса, теперь вполне ЯСНА. А вот поди ж ты, упираются ЗВОРЫКИН и всЁ!!! Спасибо за внимание.
Если не так тогда по прочтению можно удалить... С уважением ко всем хорошим людям. Дмитрий Гурьянов.

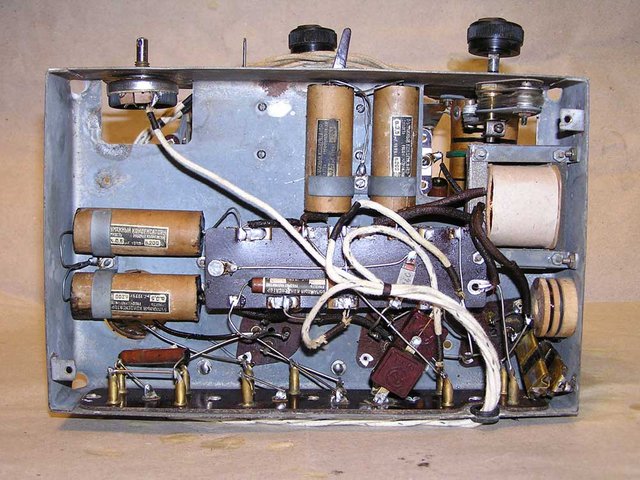

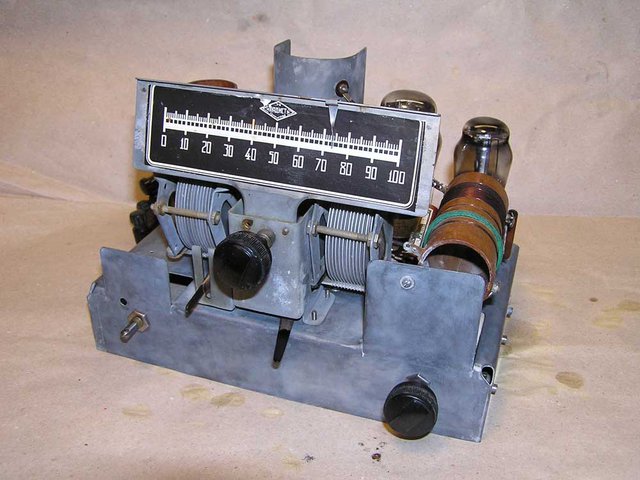

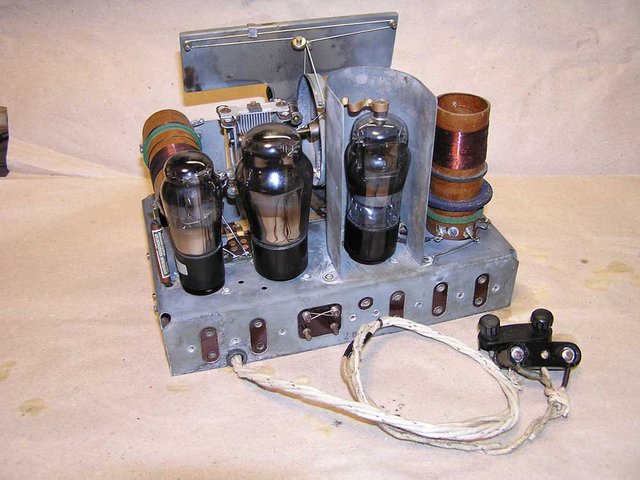

За несколько дней удалось собрать весь монтаж.
Пришлось перемотать трансформатор, "перепаковать" микрофарадные конденсаторы (емкость и утечка более мелких оказались в приемлемых пределах), отремонтировать почти все сопротивления Каминского. Катушки и дроссель исправны, их понадобилось лишь немного подправить, подтянув просевшие на каркасе витки.

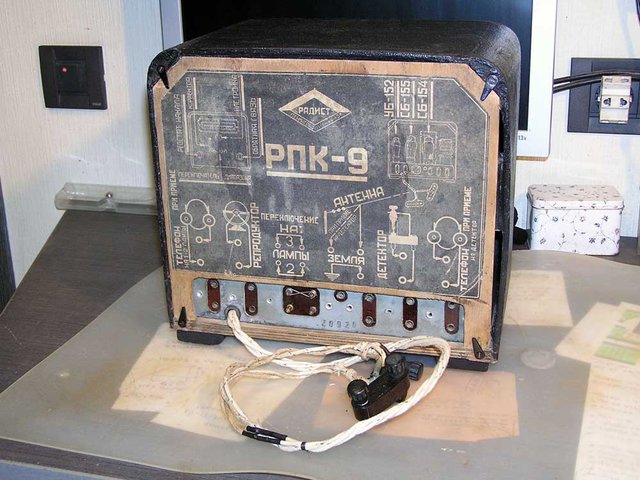

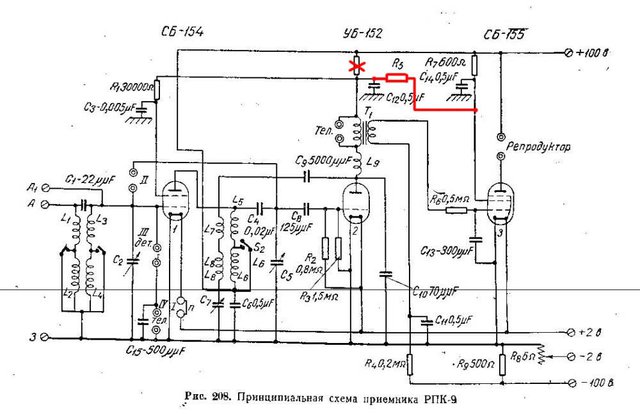

В процессе выявилось небольшое несоответствие схем приемника из справочника Левитина 1949 года и журнала "Радиофронт" №11 1939 с монтажом и схемами на задней стенке и из книжки-инструкции.



Ну и в конце концов захотелось проверить приемник в работе.
С небольшой комнатной антенной (кусок провода метра 3-4 вдоль окна) и заземлением от электророзетки днем на средних волнах удалось поймать с хорошей громкостью Народное Радио и пару радиомаяков, а так же еще какую-то радиостанцию, но с слышимостью чуть выше уровня помех.

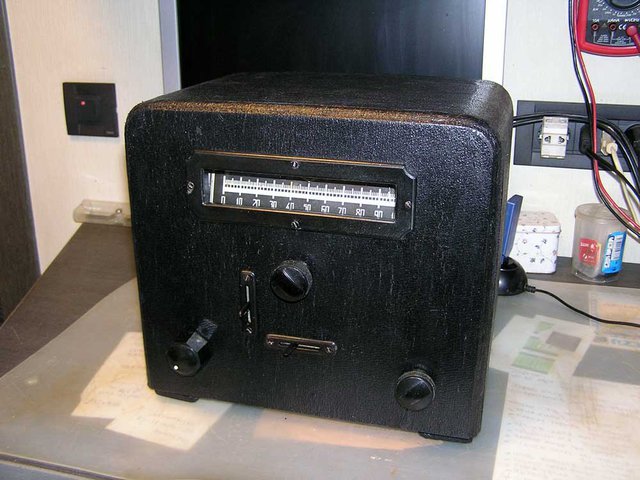

Осталось немного подновить корпус, закрасить на нем потертости, и очередной "долгострой" наконец-то займет свое место на полке.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Сергей, объясни по конструкции реостата - если крутишь против часовой то бегун упирается в ограничитель, который торчит из дырки, так? А если в обратную сторону крутить, никакого ограничителя в конце нет предусмотрено что ли? Бегун на картон зайдет и тока не будет.
Сейчас как раз такой же переменник в ремонте в несколько гнилом виде, не соображу как должно быть по науке.

Инструкцию не читаешь.

Перед тем, как присоединить батареи питания,поверните ручку реостата влево до упора,тем самым выключив цепь накала приёмника.

Спасибо за подсказку. Доперло. Правда нахуа такая опция в 6-ПК, где и так штатно вкл-выкл есть. Ну да ладно, наверное врага запутать.

Все как есть, таким простым и незатейливым способом сделан выключатель питания.
При изготовлении Малой Политотдельской 6-ПК по-максимуму использовали стандартные изделия, вот так и вышло.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Красота! Ведь (для меня во всяком случае) главное радиолампы батарейные!!!
Сергей, я такой приёмник только два раза в руках держал. Монтаж вижу впервые. Красиво. Не то что мой "колхоэник". К слову у меня есть шасси колхозника, но оно другое... ну, как к примеру комсомольцы... их то у меня..., ну не будем нагнетать.. побережём здоровье аудитории... Может и КОЛХОЗНИКОВ много разных было...?

Тоже понравился монтаж,хотел сравнить как в моем,но на этом компе нет тех фото. Каким способом ремонт Каминских? Я это делал ,подбирая параллельно, МЛТ 0,25 ,помещая их внутрь Каминских. Схема именно с теми изменениями ,как у Сергея Игоревича. Хорошая работа. Успехов. Не знаю ,как уважаемые коллеги,но после завершения работы,и помещения приёмника на полку,интерес к нему постепенно угасает. Грустно.

Дима, "Колхозный" БИ-234 у меня считай под парами стоит, сейчас закончу за денек-другой с этим РПК, и надеюсь сразу же за него взяться, пока в охотку. Давненько паяльник в руках не держал, вот раззудилось как-то сразу плечо . Там схема практически такая же, а реализовано по-другому, но впрочем чуть позже об этом.



Наум Яковлевич, по-моему это единственный способ ремонта Каминских. Я разве что не подбирал мелкие МЛТешки, а Дремелем с тонким отрезным диском прорезал канавку-колечко по поверхности цилиндра, тем самым делая гарантированный обрыв. Так мне кажется надежнее, и внутрь новое сопротивление согласно номиналу.

Насчет некоторого угасания интереса Вы точно подметили, есть такое. Редко когда кого-нибудь из своих "любимцев" снимаю с полки чтобы ручки покрутить.
Но, с другой стороны, запасники еще полны, хочется чего-то новенького постоянно. В конце концов в процессе ремонта почти всегда обнаруживаешь чего-то доселе невиданное. Это интересно. Ну и когда очередная руина заговорит человеческим голосом - испытываешь удовлетворение проделанной работой.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Поставлена последняя точка - белая, на ручку реостата .





А потом долго-долго играл в пятнашки, передвигая приемники на полках, чтобы куда-нибудь пристроить "новичка".
Утешаясь тем что следующий, "Колхозный", совсем миниатюрный, уж ему местечко найдется.
