Непрочитанное сообщениеДобавлено: 15 июл 2013, 20:31

Зарегистрирован: 27 май 2013, 19:52
Сообщений: 38

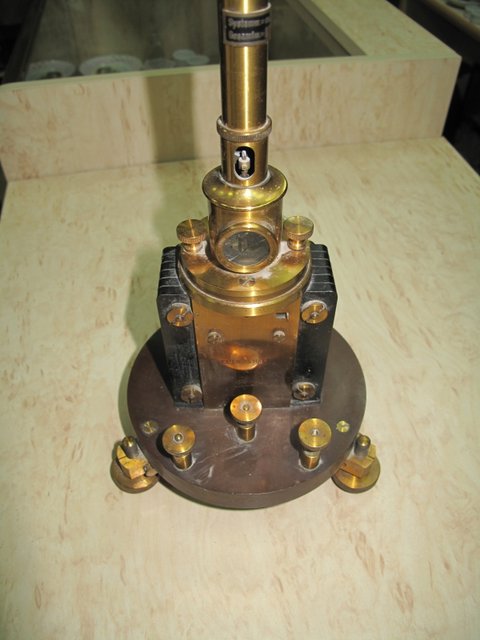

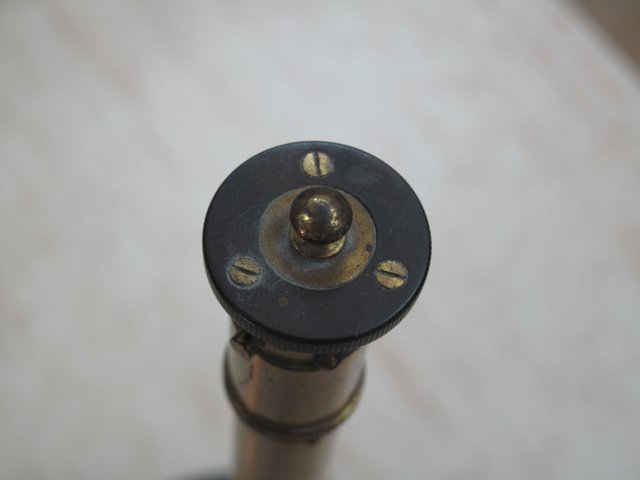

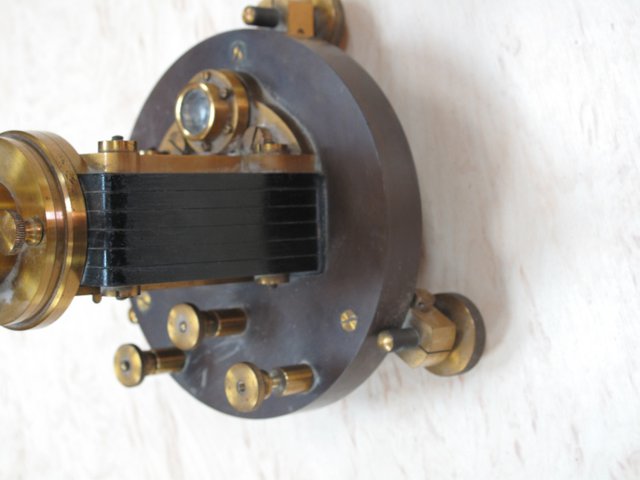

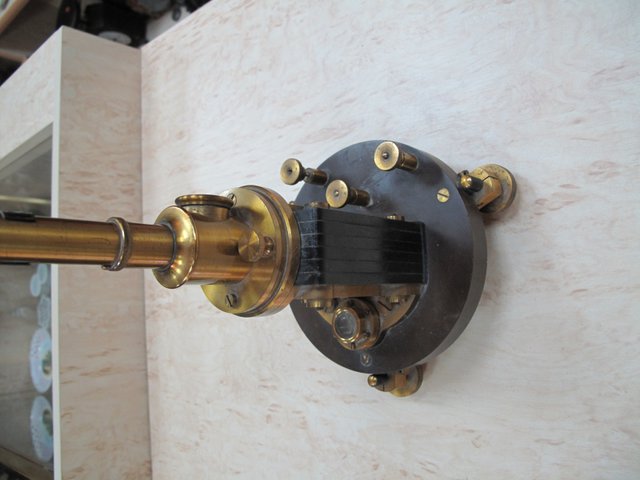

Интересующимся и любознательным представляю очень редкий экземпляр фирмы
"SIEMENS & HALSKE".
Аппарат в своем первозданном облике, само изящество и красота ! Первый, проекционный !


Вложения:
IMG_9385.JPG [ 191.43 KiB | Просмотров: 3672 ]
IMG_9386.JPG [ 118.66 KiB | Просмотров: 3672 ]
IMG_9387.JPG [ 142.37 KiB | Просмотров: 3672 ]
IMG_9383.JPG [ 182.46 KiB | Просмотров: 3672 ]
IMG_9382.JPG [ 184.78 KiB | Просмотров: 3672 ]
Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 20:54
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2892
Откуда: Москва-Kucuk Erenkoy
А как ЭТО работает?
Смотреть куда? И что ТАМ можно увидеть?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 21:08

Зарегистрирован: 15 окт 2012, 13:15
Сообщений: 63
Мне что-то кажется что принцип как у гальванометра от свето-лучевого осциллографа.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 21:11

Зарегистрирован: 27 май 2013, 19:52
Сообщений: 38
Внизу основания есть пузырьковый уровень для горизонтальной установки прибора. Скорее всего проецируется луч света либо на экран, либо на спец.бумагу с помощью зеркала. Но "мопед не мой", хорошо хоть дали сделать несколько фото на скорую руку.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 21:13

Зарегистрирован: 08 окт 2012, 16:23
Сообщений: 856
Извиняюсь! А изящество и красота будет продаваться или это для души?


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 21:15

Зарегистрирован: 27 май 2013, 19:52
Сообщений: 38
Продаецца, вопросы в личку.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 22:08

Зарегистрирован: 16 окт 2012, 01:56
Сообщений: 1314
Хотя в заголовке автор сообщения назвал свой прибор осциллоскопом, но это не совсем так.
Осциллоскоп, то же, что осциллограф - прибор для визуального наблюдения быстро меняющихся во времени электрических процессов с помощью осциллографической трубки.

В данном случае мы имеем дело с гальванометром. В поле постоянного магнита расположена рамка, на оси которой укреплено миниатюрное зеркальце оптического отсчётного устройства. Луч света от осветителя падает на зеркальце и, отражаясь от него, попадает на шкалу. Шкалу устанавливают на расстоянии 1,5—2 м от гальванометра, поэтому даже весьма малые угловые перемещения зеркальца вызывают заметные отклонения светового пятна на шкале от его нулевого положения.

Сообщение к теме о ламповом и детекторном радио отношения не имеет.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 15 июл 2013, 22:32

Зарегистрирован: 27 май 2013, 19:52
Сообщений: 38
Да, да, согласен. Тему можно перенести в другой раздел, просто не знал куда её поместить.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 16 июл 2013, 09:33

Зарегистрирован: 27 май 2013, 19:52
Сообщений: 38
В прошлом веке на слуху в узких кругах специалистов ходило выражение: "она металась как стрелка осциллографа".

RA3DHL абсолютно прав - по своей сути это гальванометр, в котором с помощью миниатюрного зеркальца(это для снижения инерционной массы прибора) световой луч рисовал на фотобумаге величину и форму приложенного сигнала. В качестве развертки служило механическое движение(вращение) барабана с бумагой.
Одними из недостатков подобных измерений была низкая частота измерений из-за инерционности
эл.магнитной рамки.
Более подробно можно посмотреть здесь: http://en.wikipedia.org/wiki/Oscilloscope_history
Следующим шагом в развитии осциллографов были работы Б.Л. Розинга http://www.inventor.perm.ru/persons/inventor_rozing.htm
Что же касается различий между осциллографом и осциллоскопом, то последний представляет собой всего лишь упрощенную версию первого.
А вообще тема исторической и технической эволюции осциллографа очень интересна и мало представлена вообще, а на форумах в частности. Было бы замечательно и полезно общими усилиями заполнить эту тему новой информацией.


Вернуться наверх
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 16 июл 2013, 11:15

Зарегистрирован: 15 окт 2012, 13:15
Сообщений: 63
Цитата:
А вообще тема исторической и технической эволюции осциллографа очень интересна и мало представлена вообще, а на форумах в частности.


Надо бы уточнить - на русскоязызных форумах и других источниках. У буржуев вполне достаточно информации. И не один десяток музеев, того же мирового лидера осциллографостроения у которого славный СССР очень полюблял копировать, а что не смог скопировать - покупал :lol: - фирмы Тектроникс.
