Как известно под Новый год Дед Мороз раздает подарки. Меня он увы дома не застал, и передал его через товарища, который и вручил мне маленький черный ящичек накануне конца декабря.

Я наверное хорошо вел себя весь 2024 год, коль Дед Мороз оказался столь щедр . Черным ящичком оказался очень элегантный Zenith Zenette 4G800, маленький батарейно-сетевой приемничек выпускавшийся в США в 1948-49 годах прошлого века:

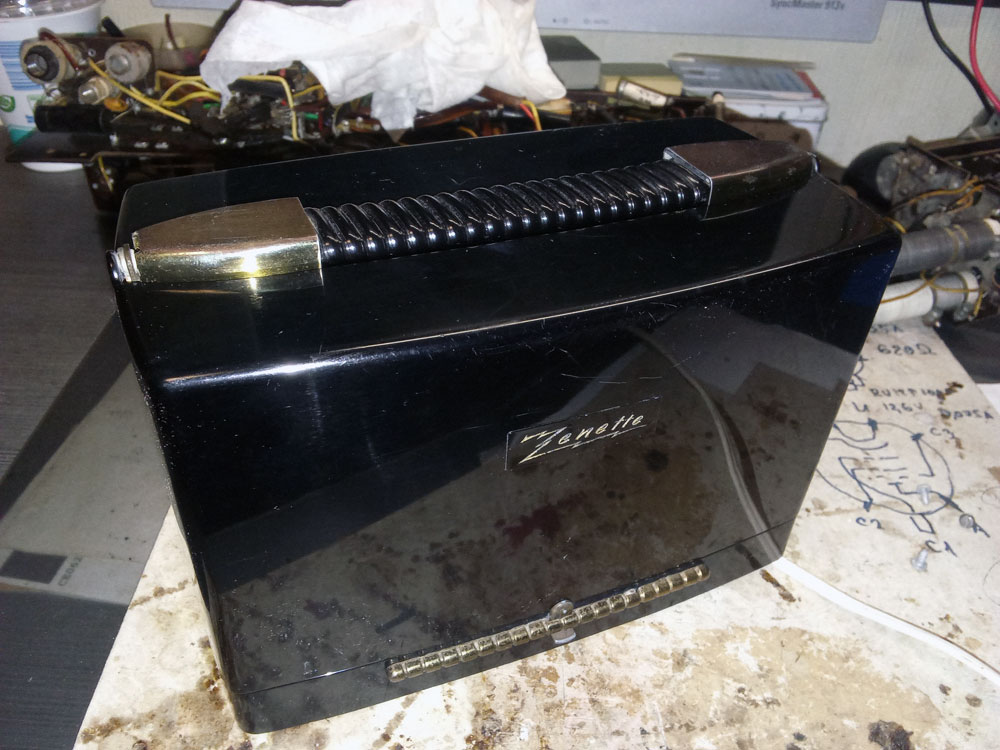

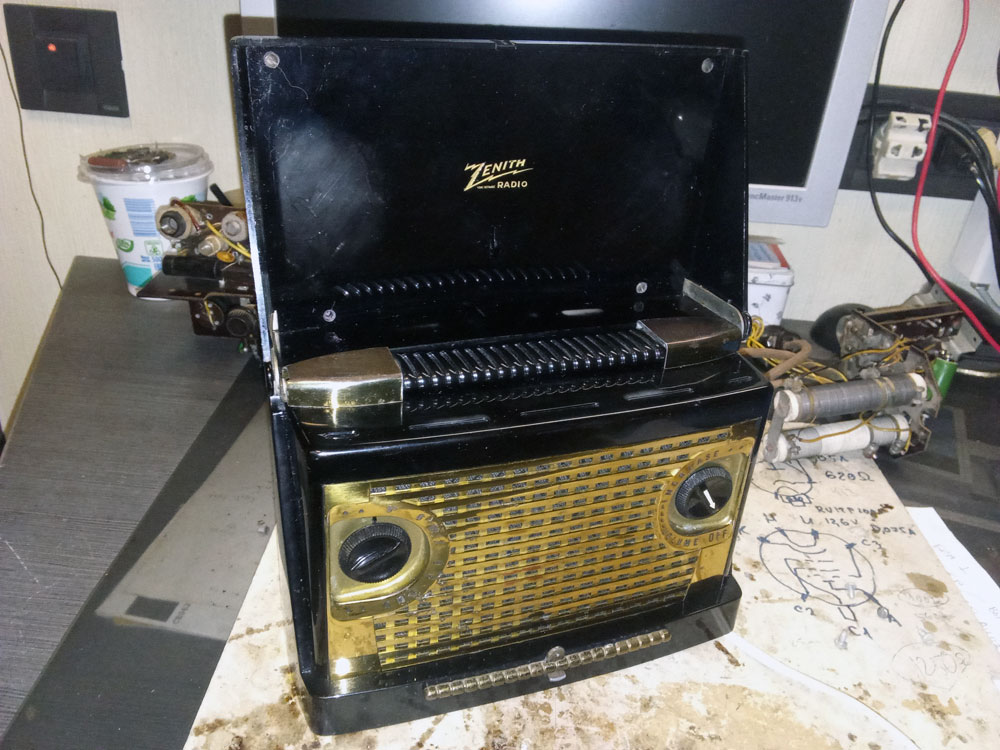

Приемник совсем небольшой, меньше Туриста, его размеры примерно 20х14х10 см. Отлично сохранившийся корпус сделан из черной пластмассы, скорей всего из модного в те годы каталина, толстого, полированного до блеска снаружи. Наверху удобная ручка для переноски. Довольно увесистый, килограмма два с половиной, не меньше. Передняя панель фиксируется в закрытом положении сдвижным замочком, поднимается вверх и под ней находится латунная решетка динамика и две ручки, настройки и громкости, совмещенной с выключателем питания:

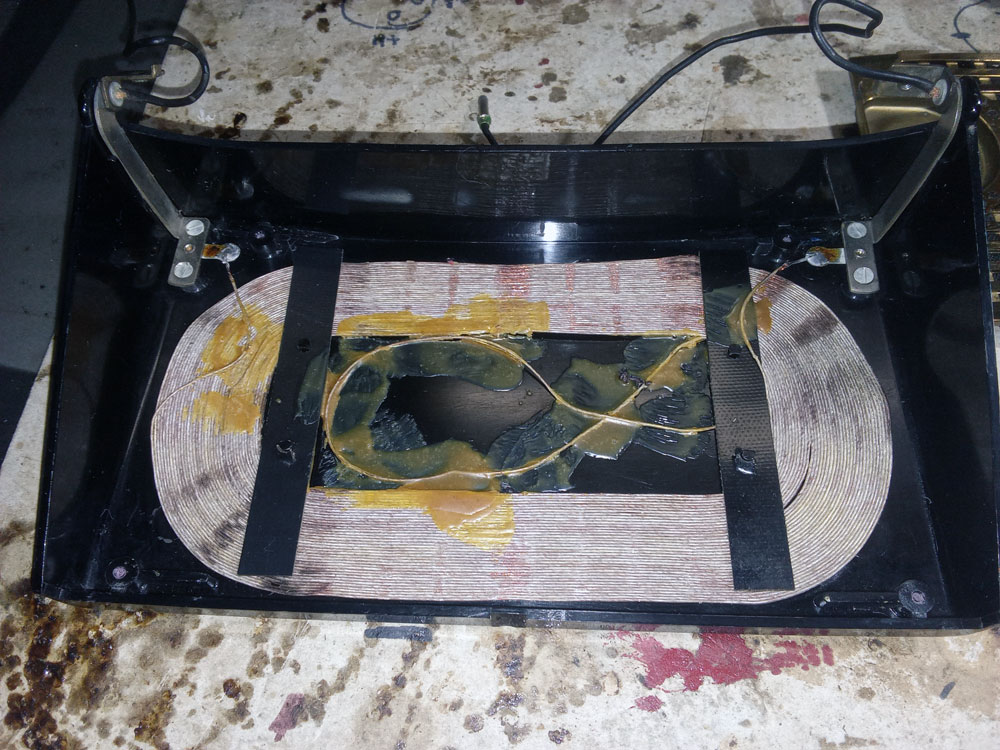

Так как приемник рассчитан на работу лишь в диапазоне СВ, больше никаких органов управления нет. Зато крышка "с секретом" - под декоративной накладкой внутри находится рамочная антенна, она же катушка входного контура:



Схема аппарата незатейлива, ничего лишнего:



Построена она на пальчиковых батарейных лампа. Питание универсальное, от батарей напряжением 1,5 и 67,5 вольт, и сетевое бестрансформаторное американского стандарта 117 вольт. Шасси полностью вытаскивается из корпуса, очень компактное:

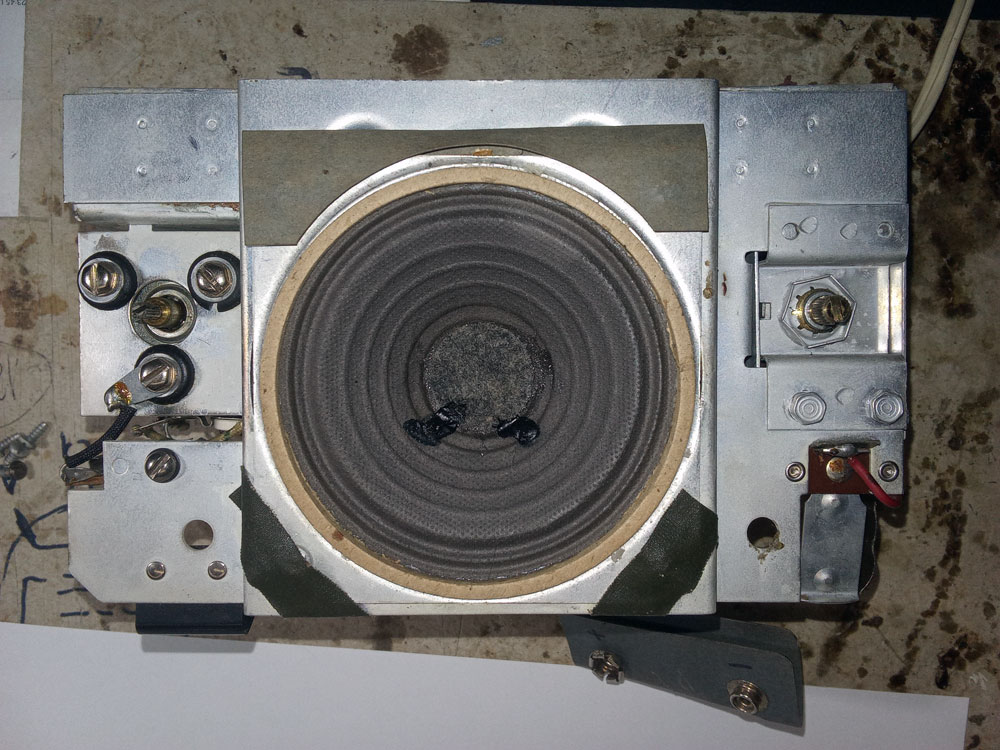

Небольшой динамик установлен на нем же, а ручка настройки имеет планетарный замедлитель для удобства настройки:

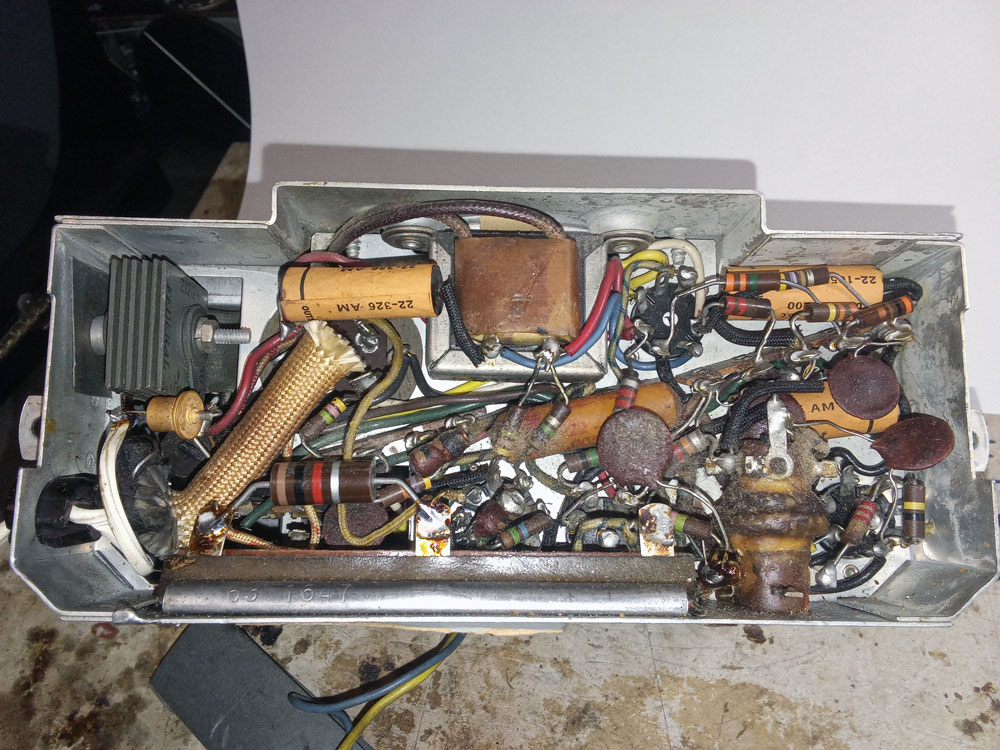

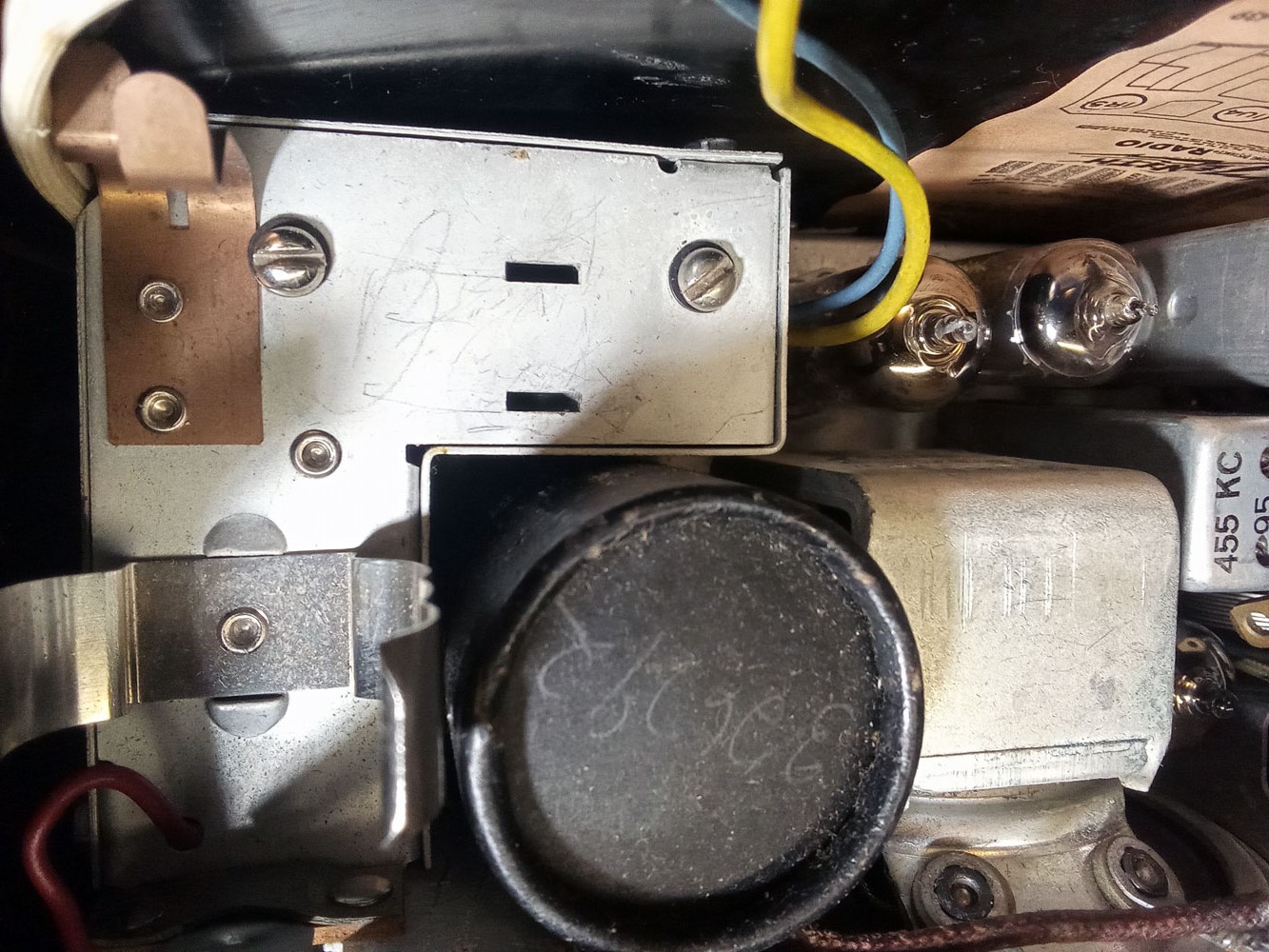

В подвале шасси почти все в первозданном состоянии, за исключением припаянного параллельно селеновому мостику диода. Мне пришлось после проверки основных элементов лишь напаять поверх одного из плеч составного резистора питания (похожего по типу применяемому в 6Н-1 и имеющем схожие недостатки) дискретный мощный резистор на 1000 Ом, по виду примерно тех лет и мест:

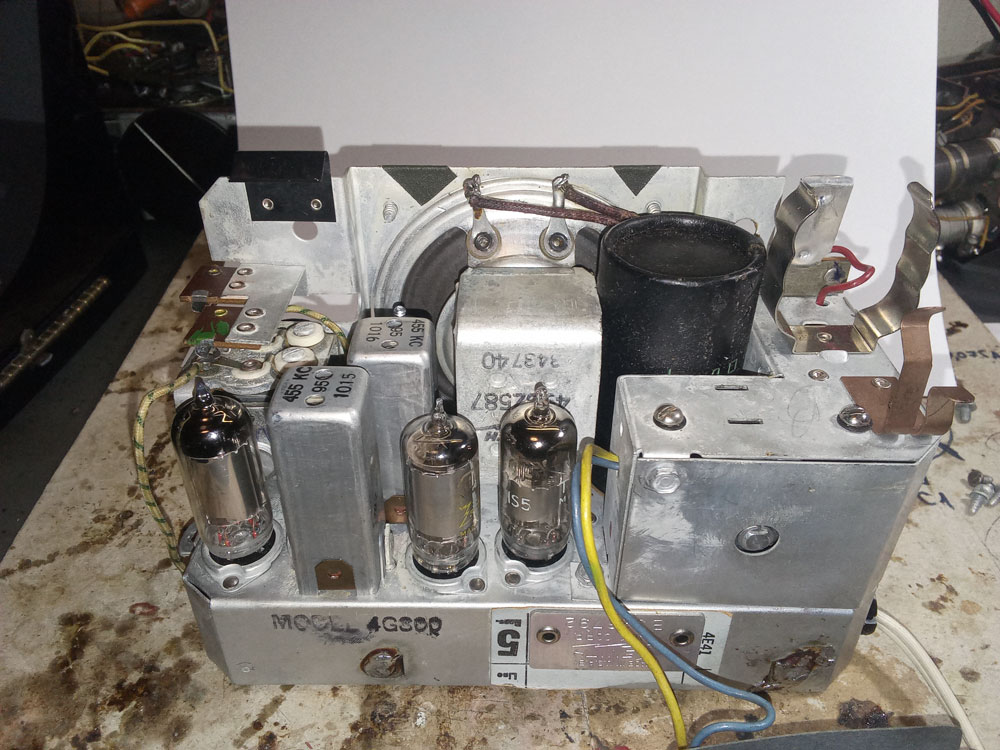

Сзади на шасси фирменная табличка:

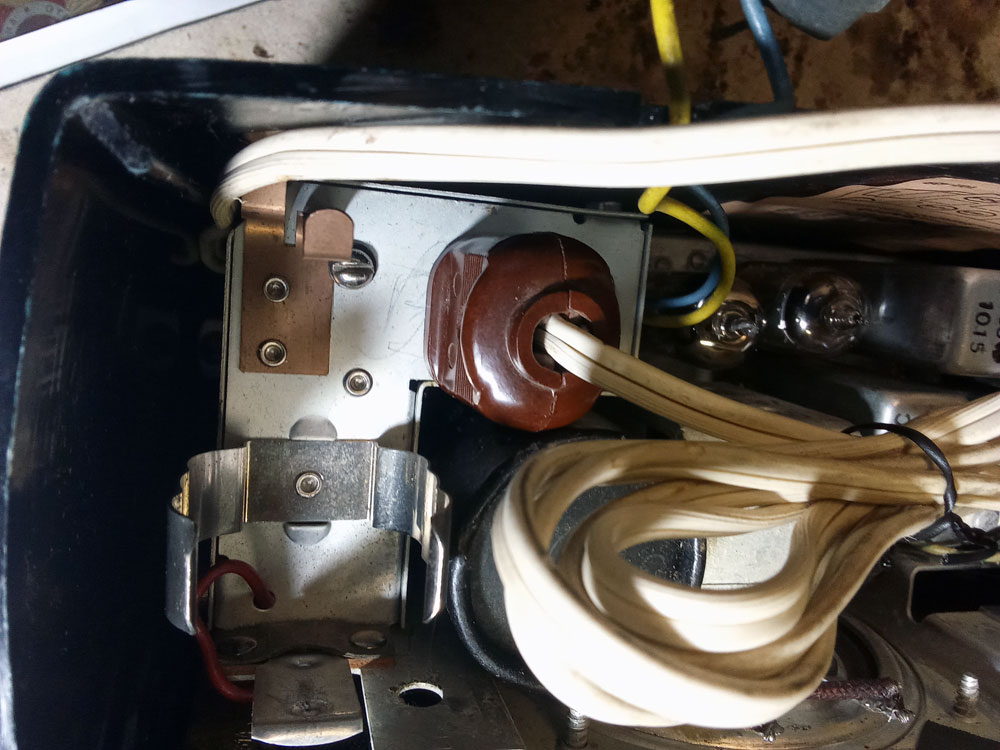

Так как лампы висят "вниз головой", ламповые панельки очень качественный, способные надежно держать сами лампочки. Перед запуском озадачился вопросом переключателем типа питания. На схеме он естественно присутствует, а вот нигде его не видно.Лишь изучив документацию к приемнику узнал что переключатель меняет свое положение под действием сетевой вилки, которую прр работе от батарей надо обязательно вставить в специальное гнездо на шасси. Оригинальное решение, зачет конструкторам!





Наконец включил приемник, сначала от блока питания, а затем и от сети через ЛАТР. Работает! Правда поймать удалось лишь шереметьевский радиомаяк, но и это для города очень неплохой результат. Поворотом вокруг горизонтальной оси, и соответственно поворотом рамки удается даже немного отстраиваться от помех.

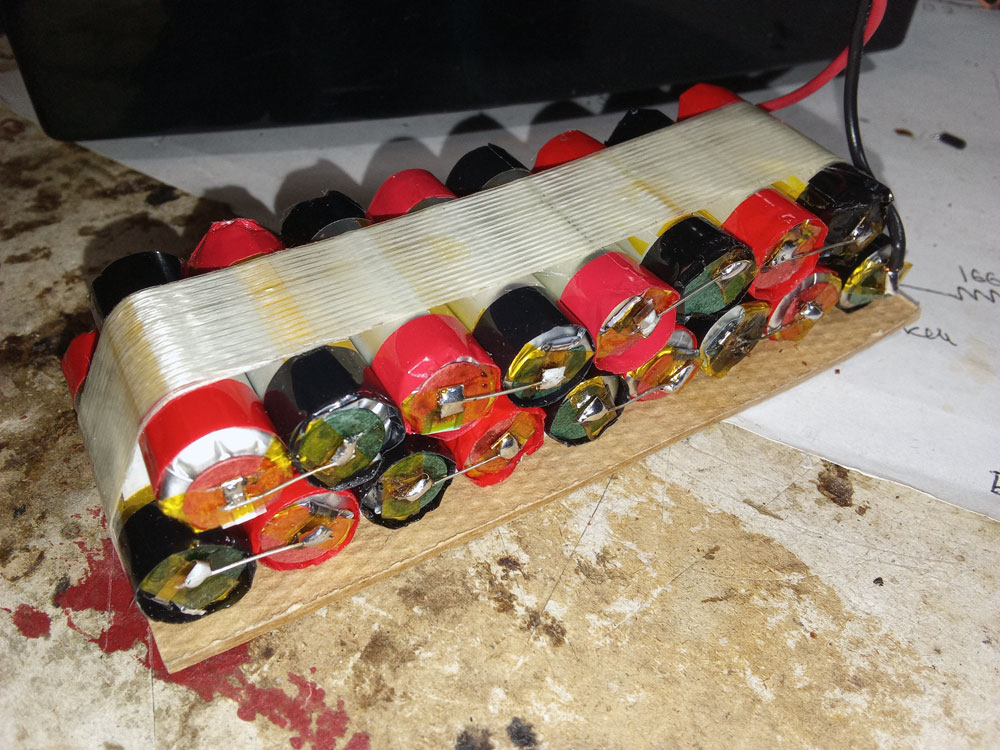

Возникла идея использовать этот приемник что называется по-полной, только от батарей. Для накала подходит современный полуторавольтовый большой бочонок тип D, а высоковольтную анодную решил собрать из аккумуляторов от одноразовых электронных сигарет, которые я собираю и набрал уже изрядное количество. На картонке размером 5 на 12 см собрал 17 штук таких батареек, в полностью заряженном состоянии они дают более 70 вольт.

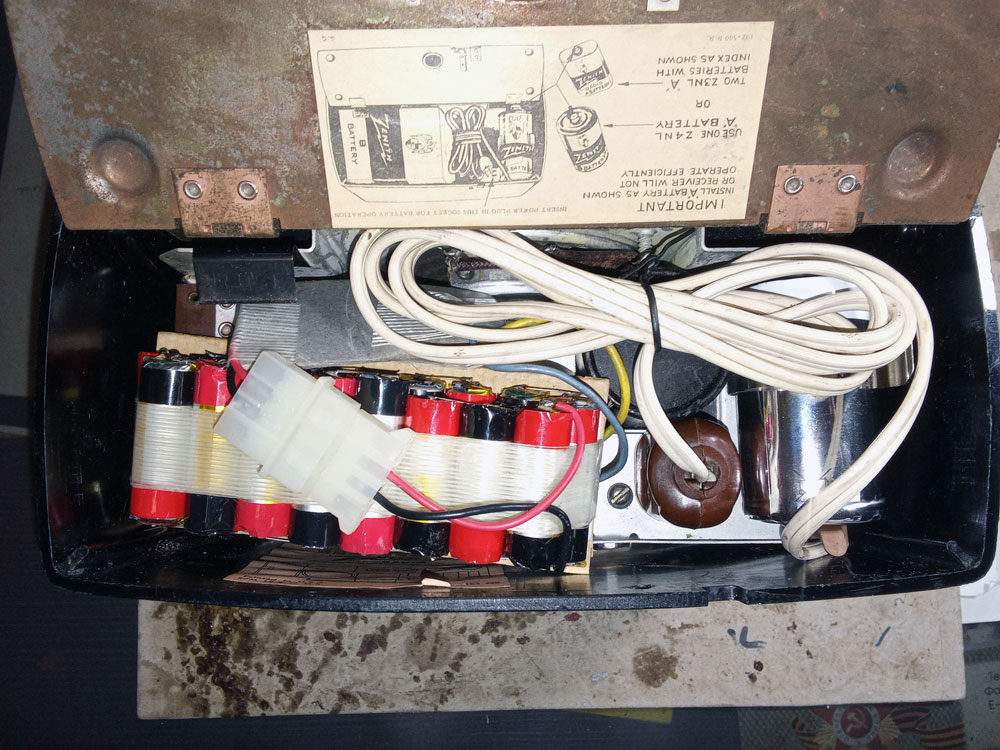

Так как оригинального разъема не нашел, сделал соединение батареи со схемой через слегка модернизированный компьютерный Молекс, и разместил все это внутри корпуса.



Вот, теперь можно слушать настоящее ламповое радио где угодно !
