 Заголовок сообщения: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 10:39

Зарегистрирован: 13 окт 2012, 12:25
Сообщений: 921

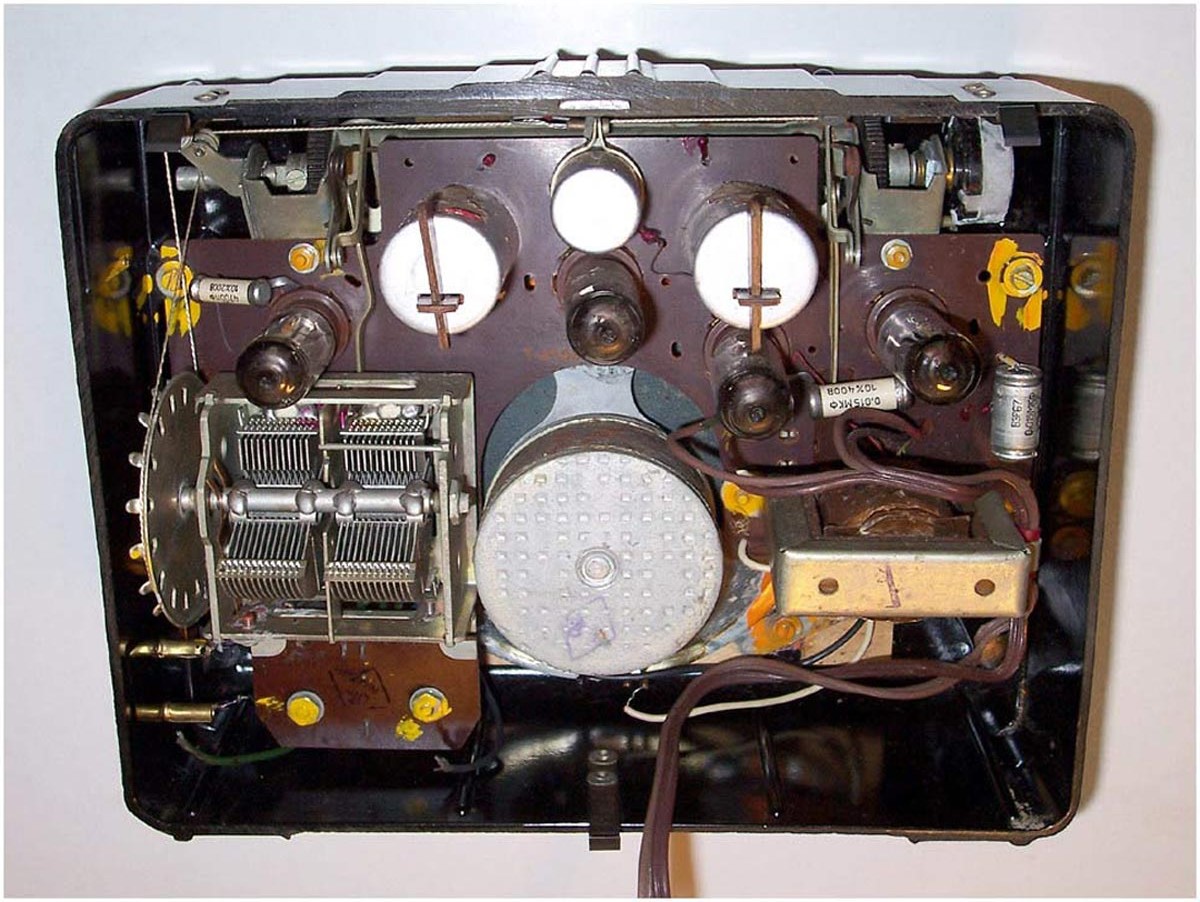

Нет ли у кого фото шасси радиоприемника Новь со стороны монтажа? В инете не нашел.
У меня утеряны катушки, предполагаю конечно, что на месте 1 стоит тоже, что и на месте 2, но хотелось бы увидеть.
Вложение:
P1380324_новый размер.JPG


У вас нет доступа для просмотра вложений в этом сообщении.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 14:48

Зарегистрирован: 13 окт 2012, 12:25
Сообщений: 921
Вложение:
329_новый размер.jpg


У вас нет доступа для просмотра вложений в этом сообщении.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 16:59

Зарегистрирован: 05 ноя 2014, 21:53
Сообщений: 317
Откуда: Москва
Это там чё - поверх диапазонных катушках. прям на них стоят ПЧ катушки ( что в броневых сердечниках) ?
Так по схеме подсчитайте сколько их должно там быть.
Ну а так действительно похоже, на на катушке ( вроде как ДВ) сверху был приклеен контур ПЧ


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 20:49
Аватар пользователя

Зарегистрирован: 21 окт 2012, 21:50
Сообщений: 1202
Откуда: Россия г.Мытищи
Достал из кладовки "НОВЬ" будет время разберу и загляну внутрь...


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 21:06

Зарегистрирован: 17 окт 2017, 12:37
Сообщений: 335
Mihelson писал(а):
Нет ли у кого фото шасси радиоприемника Новь со стороны монтажа? В инете не нашел.
У меня утеряны катушки, предполагаю конечно, что на месте 1 стоит тоже, что и на месте 2, но хотелось бы увидеть.

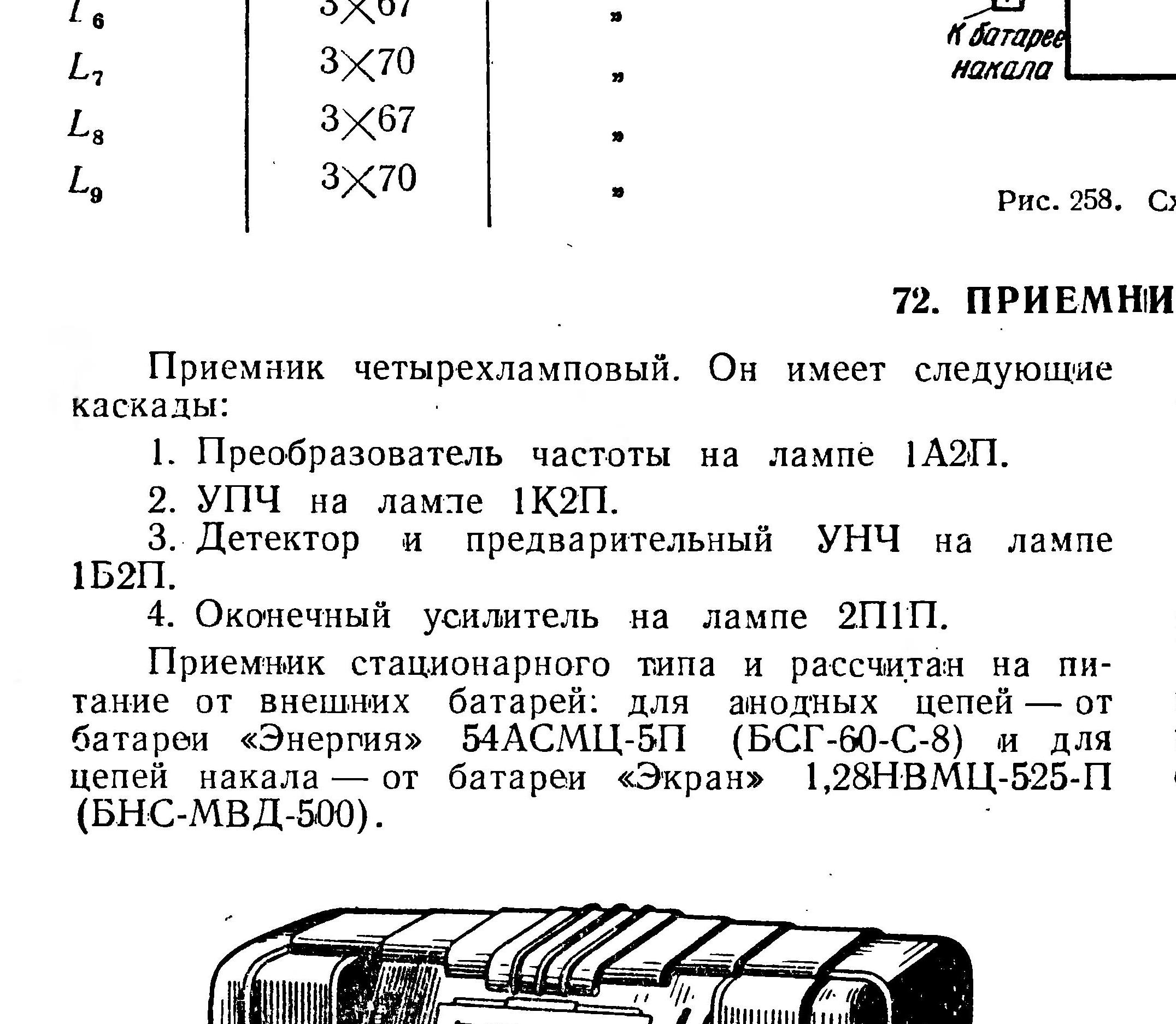

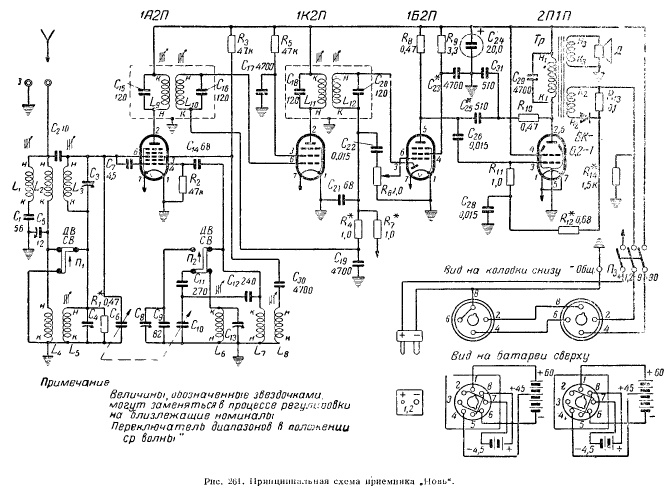

Посмотрите схему.
Там на входе 5 катушек.
Из них - 3 штуки с подстроечными сердечниками.
Это и есть те, которые намотаны на СБ.
Из этих трёх , одна это режекторный фильтр по входу (L1-C1).
Катушки L2 и L3 это пара на средневолновый диапазон.
Приклеены друг к другу, получается индуктивно-емкостная связь между ними.

L4 и L5 соответственно тоже пара. Дополнительные для получения длинноволнового диапазона.

Вот и всё.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 21 мар 2019, 22:01

Зарегистрирован: 13 окт 2012, 12:25
Сообщений: 921
Дмитрий Николаевич писал(а):
Достал из кладовки "НОВЬ" будет время разберу и загляну внутрь...

Спасибо, Дмитрий Николаевич!


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 22 мар 2019, 00:13

Зарегистрирован: 14 окт 2012, 00:29
Сообщений: 44
Mihelson писал(а):
Вложение:
329_новый размер.jpg

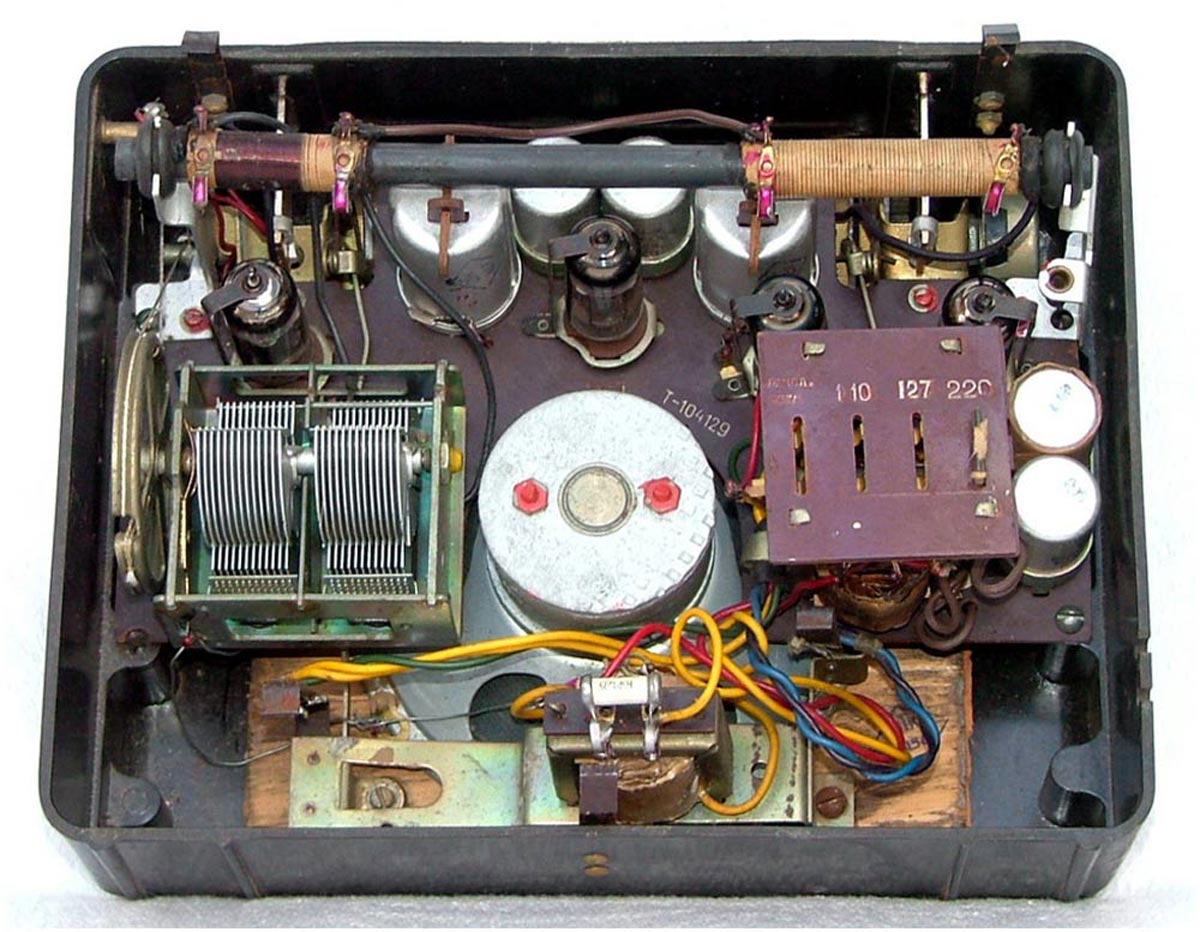

Это чисто диапазонные контура. Плата приемника абсолютная дрянь! Токопроводящие проводники - гальваника олово. Ламповые панельки - не пропаяны, а прижаты винтом к этим ужасным дорожкам. Я потерял кучу времени только на восстановление контактов. Точную схему на свой приемник не нашел... возможно было много вариантов исполнения.
У Вас, похоже, первый вариант и монтаж еще нормальный. И входная часть соответствует схеме. У меня уже нет одного контура.


У вас нет доступа для просмотра вложений в этом сообщении.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 22 мар 2019, 06:26

Зарегистрирован: 13 окт 2012, 12:25
Сообщений: 921
loxtyan писал(а):
Mihelson писал(а):
Нет ли у кого фото шасси радиоприемника Новь со стороны монтажа? В инете не нашел.
У меня утеряны катушки, предполагаю конечно, что на месте 1 стоит тоже, что и на месте 2, но хотелось бы увидеть.

Посмотрите схему.
Там на входе 5 катушек.
Из них - 3 штуки с подстроечными сердечниками.
Это и есть те, которые намотаны на СБ.
Из этих трёх , одна это режекторный фильтр по входу (L1-C1).
Катушки L2 и L3 это пара на средневолновый диапазон.
Приклеены друг к другу, получается индуктивно-емкостная связь между ними.

L4 и L5 соответственно тоже пара. Дополнительные для получения длинноволнового диапазона.

Вот и всё.

Спасибо, я все это посмотрел и разобрался, однако хотелось просто увидеть, для успокоения души, что ли.
:)
От ПЧ фильтра(р/п Чайка 53, что ли) нашел уже похожие броневые сердечники.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 22 мар 2019, 06:30

Зарегистрирован: 13 окт 2012, 12:25
Сообщений: 921
Maister писал(а):
Mihelson писал(а):
Вложение:
329_новый размер.jpg

Это чисто диапазонные контура. Плата приемника абсолютная дрянь! Токопроводящие проводники - гальваника олово. Ламповые панельки - не пропаяны, а прижаты винтом к этим ужасным дорожкам. Я потерял кучу времени только на восстановление контактов. Точную схему на свой приемник не нашел... возможно было много вариантов исполнения.
У Вас, похоже, первый вариант и монтаж еще нормальный. И входная часть соответствует схеме. У меня уже нет одного контура.

Спасибо за фото. У меня, отсутствующий на Вашей плате, СВ контур есть, но тоже поврежден.
Плюс еще выломан выходной тр-р, да и сам приемник не в лучшем виде, ну пока хоть сделал ревизию и разобрался с фактическим состоянием.


Вернуться наверх


 Заголовок сообщения: Re: Радиоприемник Новь.
Непрочитанное сообщениеДобавлено: 22 мар 2019, 19:05

Зарегистрирован: 25 окт 2012, 21:48
Сообщений: 36
Если ещё актуально, то фото и другую информацию о р/п "Новь" можно посмотреть на ОДЛР http://forum.odlr.ru/showthread.php?t=1182
