 Заголовок сообщения: Philips H2L\7
Непрочитанное сообщениеДобавлено: 09 сен 2016, 22:02
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2797
Откуда: Москва-Kucuk Erenkoy
Давным-давно уже порывался наконец-то заняться этим аппаратом, который пропылился на складе "заготовок" года наверное три. А ведь перед этим долго его вылавливал на европейском И-Бее, пока наконец-то с помощью коллег все не срослось.

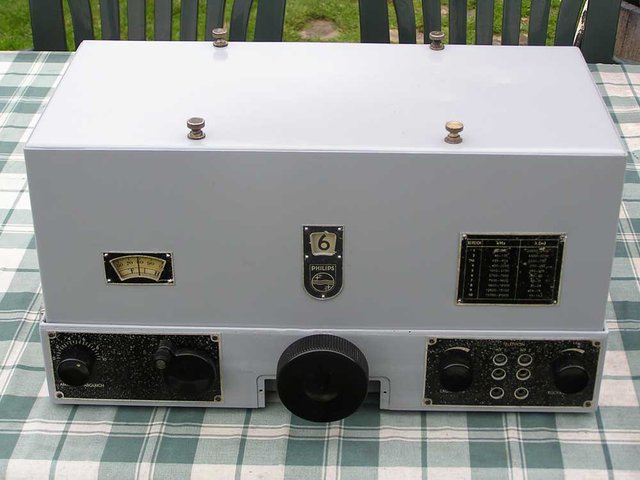

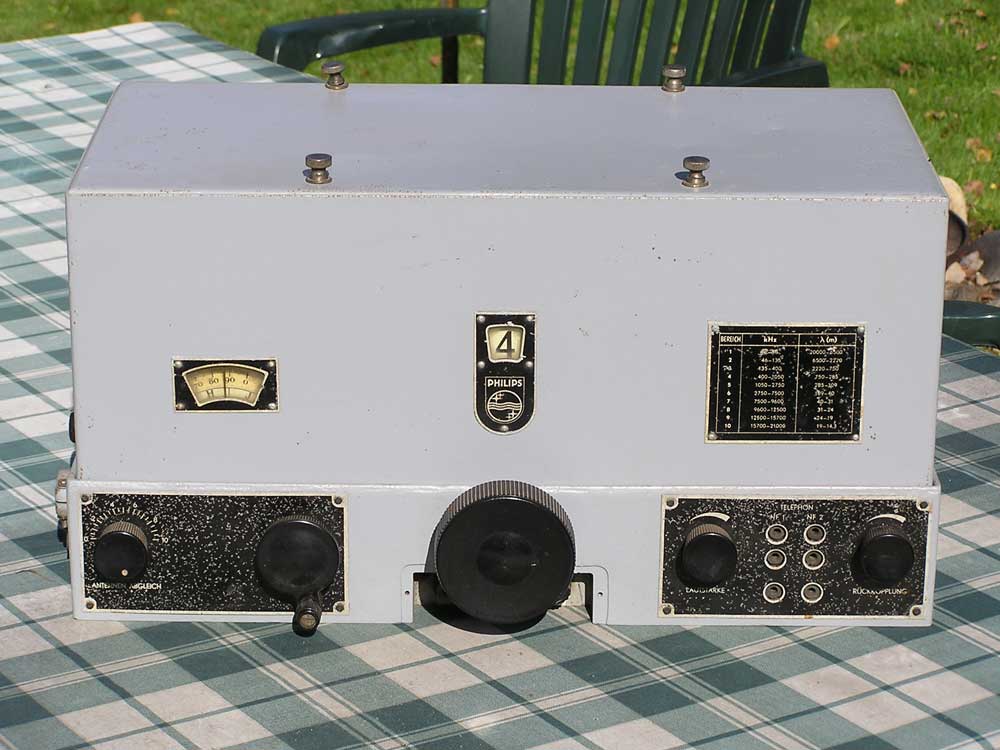

И было-бы вроде зачем - ни тебе красивого дерева, ни шкалы в пол"морды". Довольно увесистый прямоугольный ящик светло-серого цвета.

Вложение:

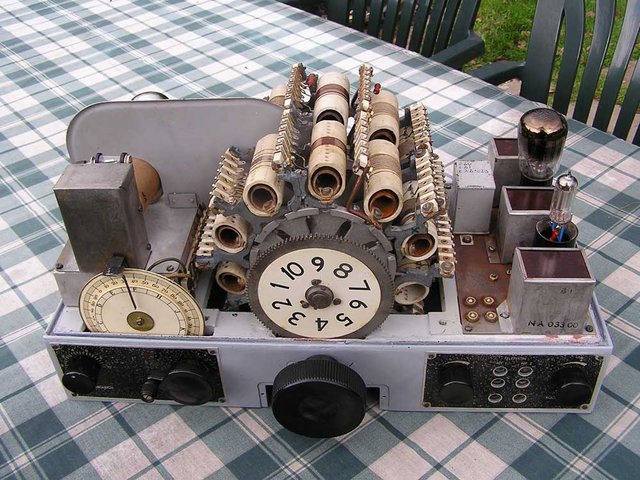

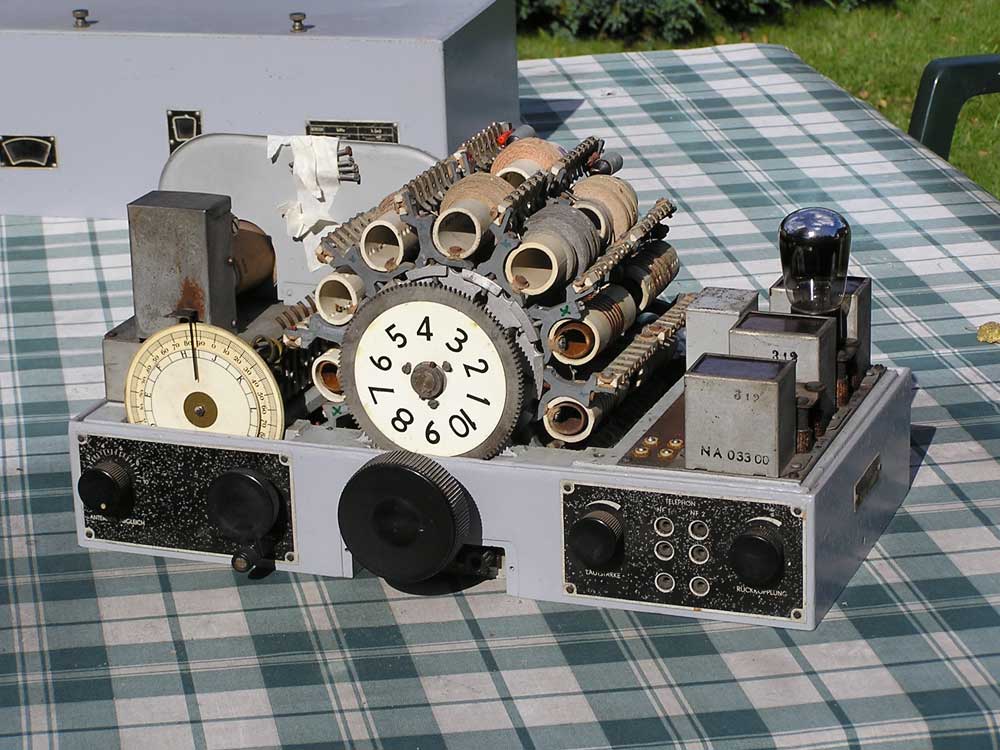

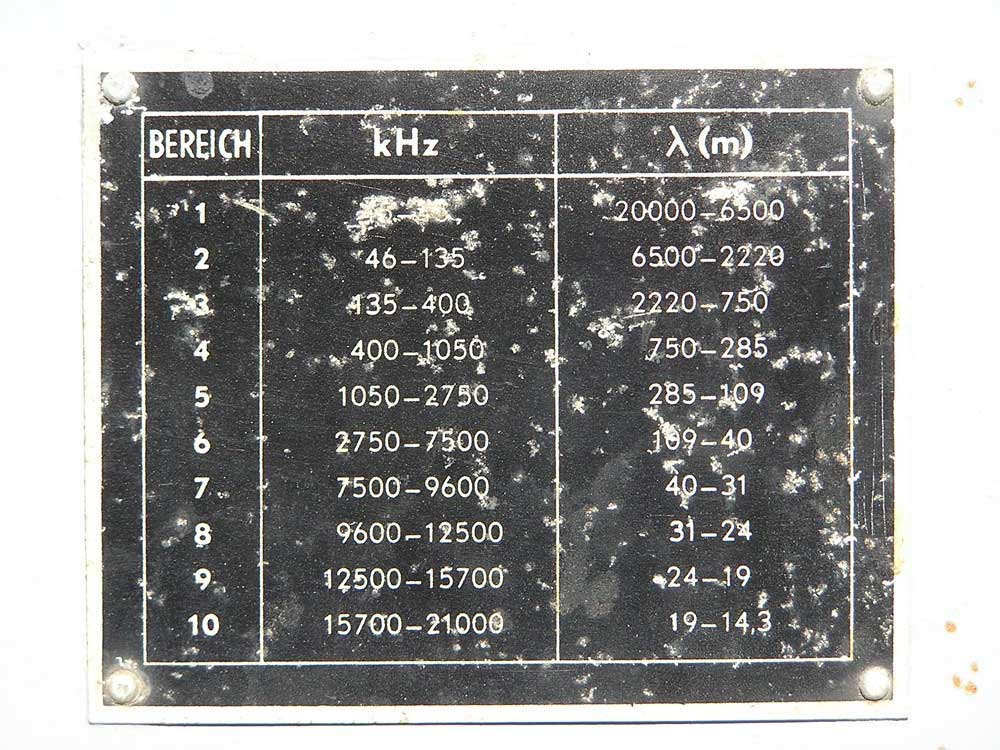

Но в этой не особо впечатляющей форме куда интересней содержание:

Вложение:


Вложение:


Регенеративный приемник по схеме 1-V-2, выпущенный в самом конце 20-х - начале 30-х годов немецким филиалом голландского "Филипса" для нужд военно-морского флота Германии. Информации по аппарату крайне мало - 1930 как предполагаемый год начала производства, да упоминание что впоследствии использовался на кораблях в качестве вспомогательного приемника. Можно предположить что на раннем этапе был и основным, уж больно хорош! Под стать ему разве что знаменитый Торн, но этот прилично старше.

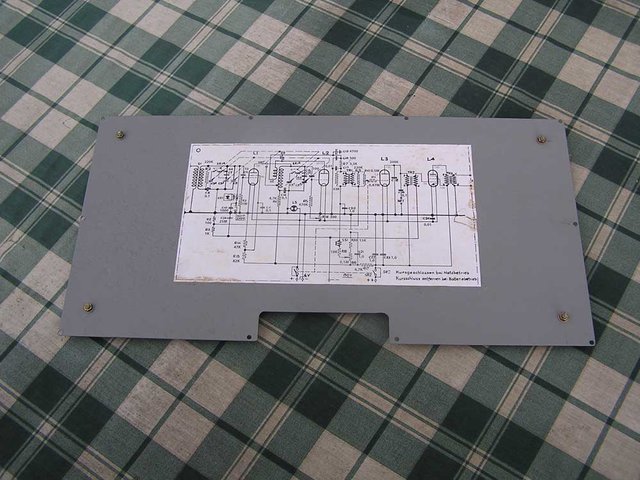

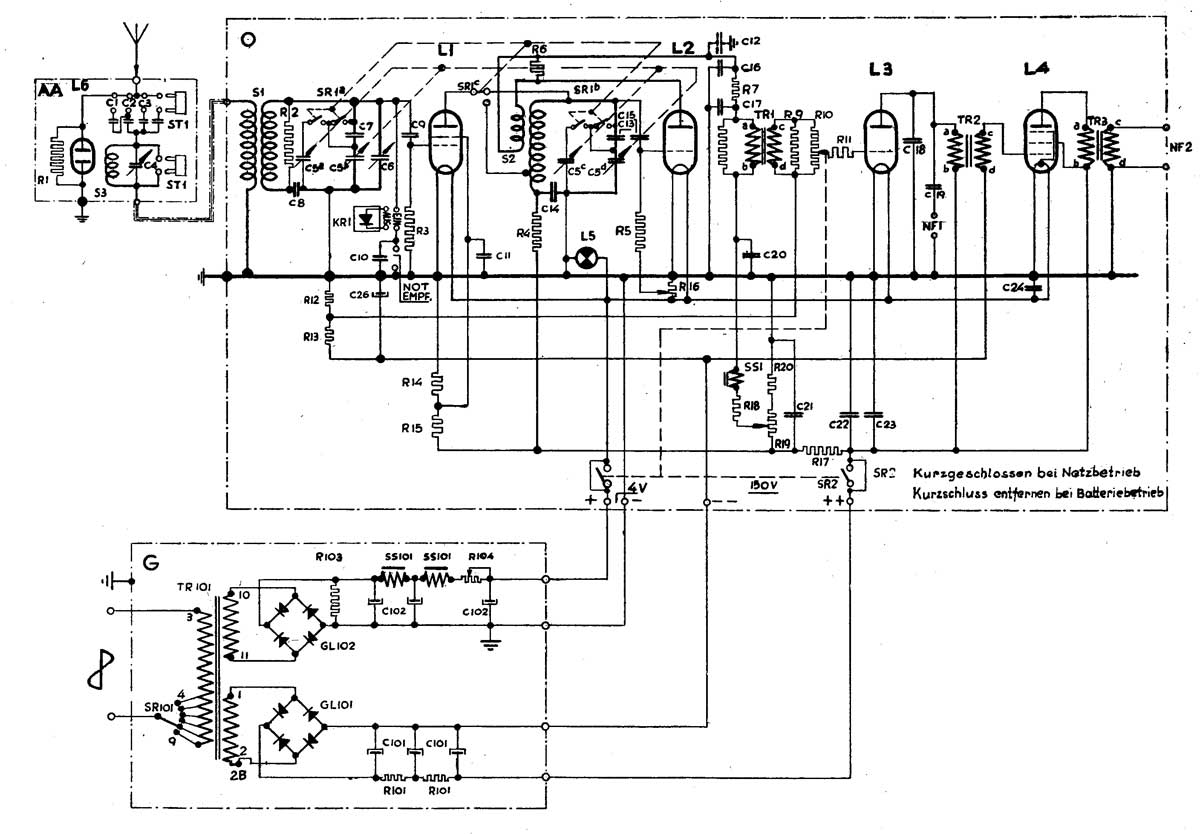

Для начала - схема. Сразу бросается в глаза не совсем обычная схема регулировки ОС - с помощью переменного резистора в цепи анода регенеративного каскада (Владимир Григорьевич, это чья идея?):

Вложение:

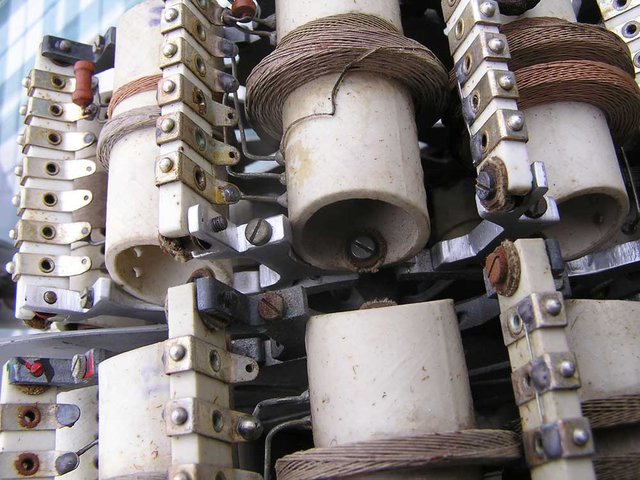

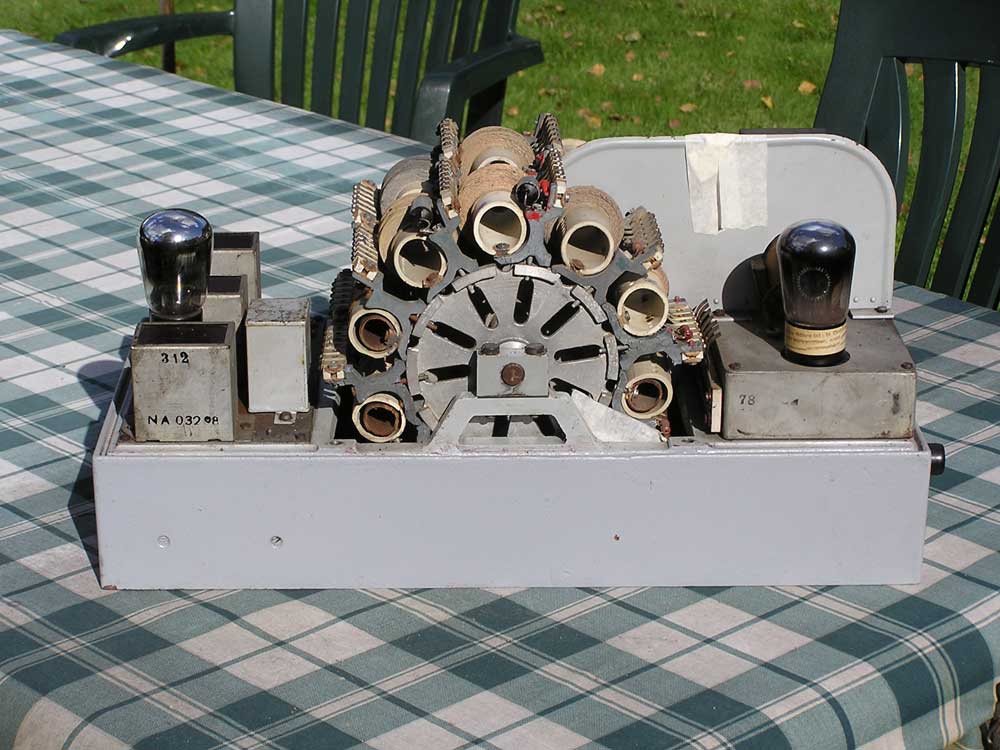

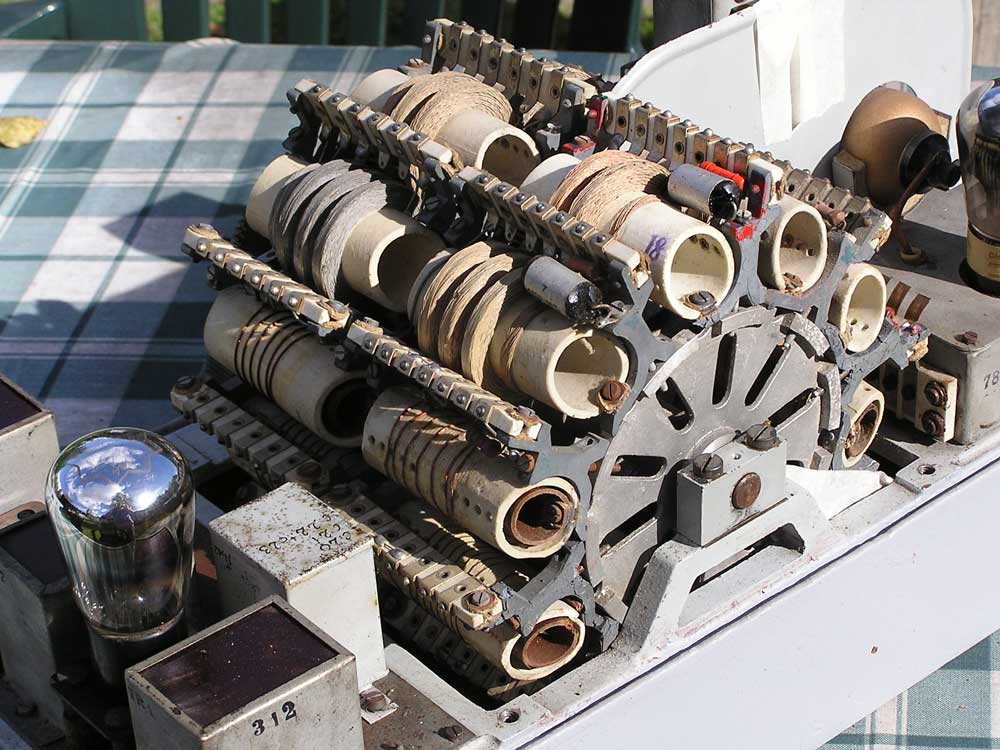

Ну по правде-то говоря, еще диковинней видали, в том же нашем КУБе, но все равно. "Сердце" приемника, ( или его мозг?) - внушительного размера барабан из литого алюминия с двумя десятками катушек, что обеспечивали непрерывное перекрытие участка волн от 14,3 до 20000 метров! Все это представлено в 10 диапазонах:

Вложение:


Вложение:

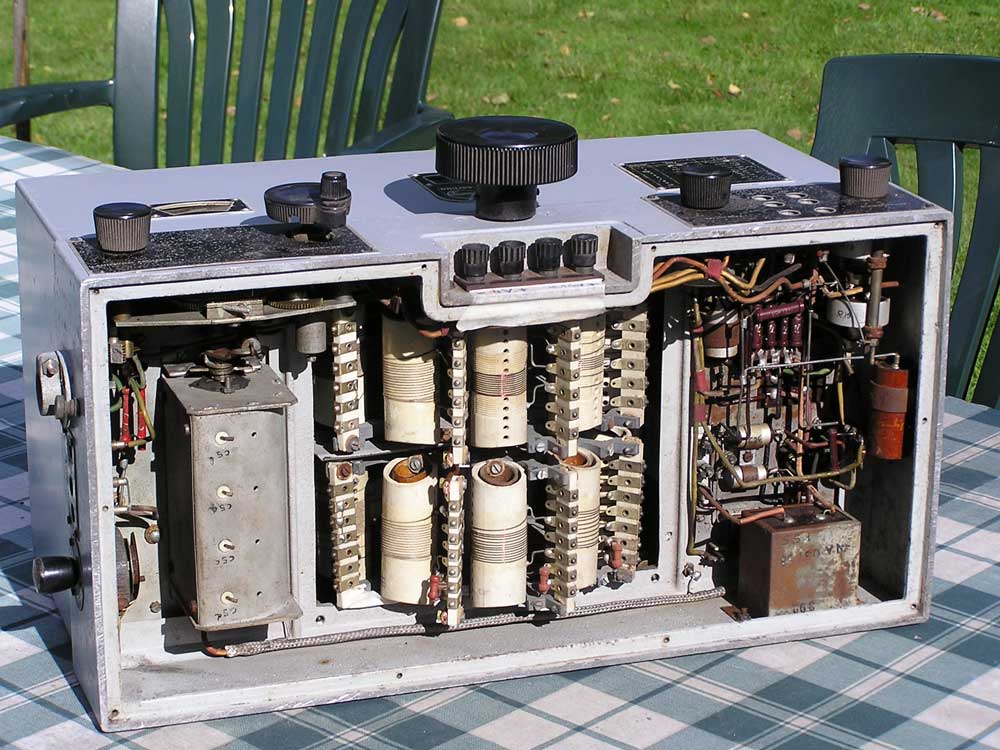

В подвале - образцовый армейский порядок, никаких проводов по диагонали через весь приемник и аккуратнейшая пайка:

Вложение:


Есть и еще одна особенность, даже две - при необходимости аппарат можно в штатном режиме использовать без выходной лампы в качестве 1-V-1, или вовсе как детекторный. Кристаллический детектор на всякий случай имеется, в обычном порядке находится в гнезде для хранения, а в случае необходимости просто переставляется в рабочее положение:

Вложение:

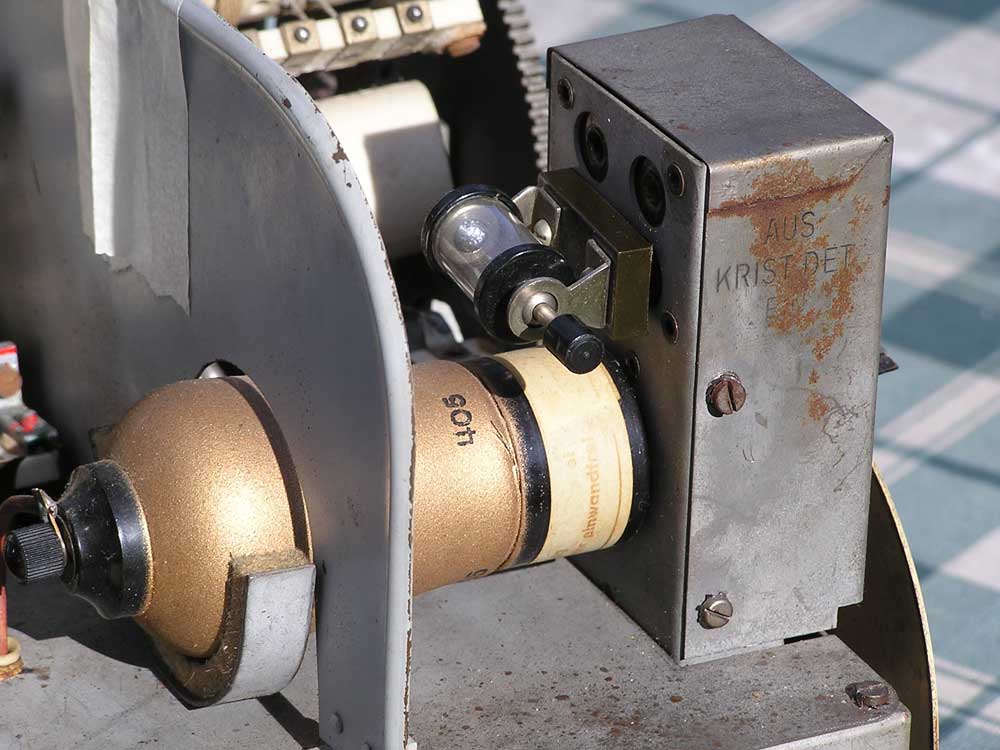

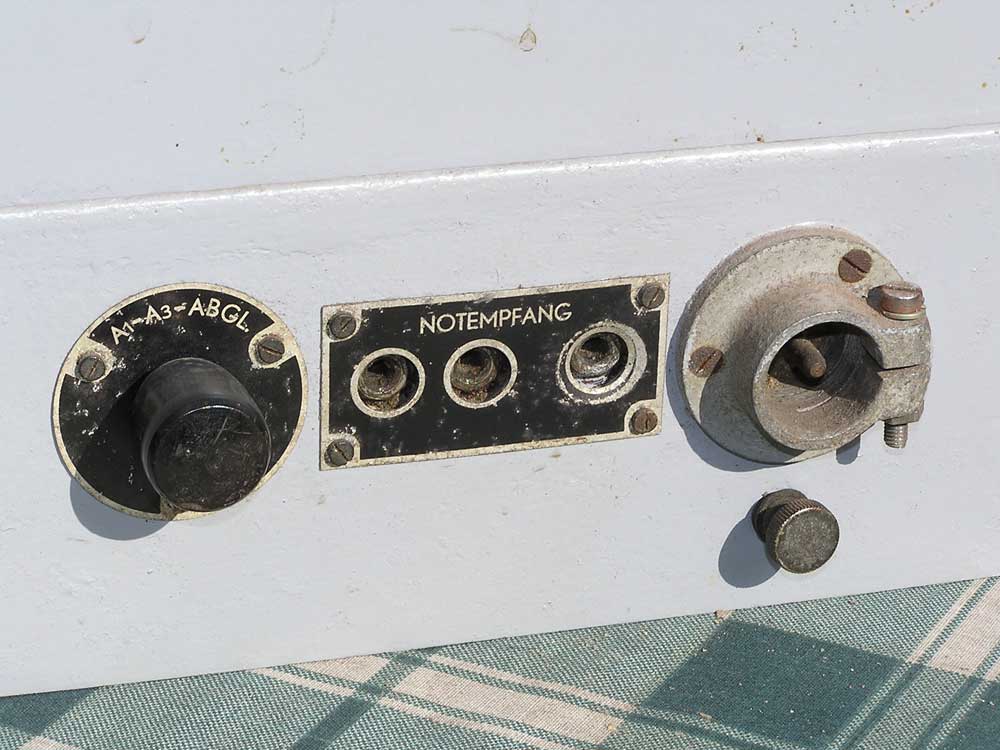

А для наушников в таком варианте - специально гнездо " Notempfang" на левом боку, там же рядом и антенный штеккер c винтом для "земли":

Вложение:

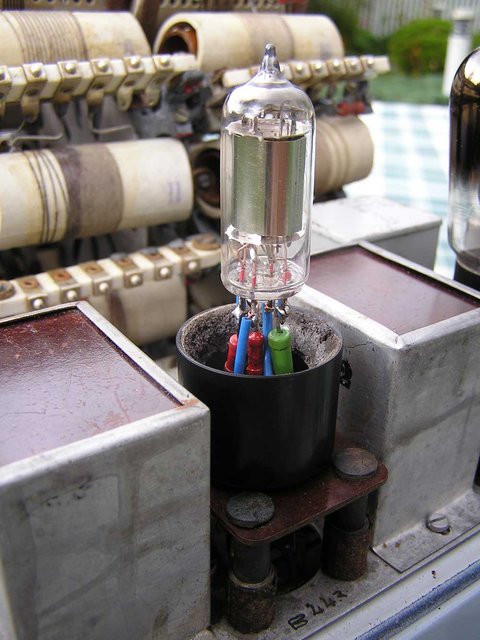

Сразу же возникла идея воспользоваться этой функцией. Сам детектор пришлось сначала настроить на другом приемнике, все ж поиск рабочей точки в условиях неуверенности в приеме сигнала это скорее лотерея с небольшими шансами на выигрыш :-). Но все было не напрасно - радио заработало! Конечно это не регенеративный вариант, и мощная радиостанция растягивалась на добрых полдиапазона, но действует. И на СВ, и на некоторых КВ диапазонах уверенный прием отдельных станций есть! Отлично - как минимум часть контуров цела.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 10 сен 2016, 20:08
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2797
Откуда: Москва-Kucuk Erenkoy

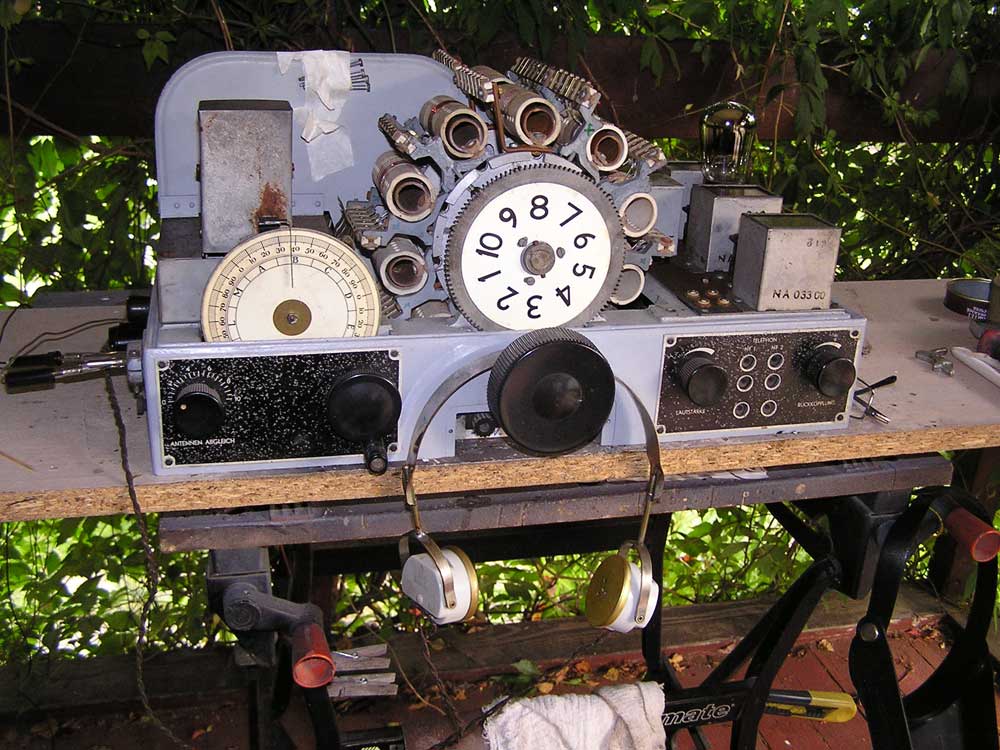

Так как в приемнике имеется три лампы, кроме оконечной, после быстрой проверки решил его попробовать запустить. Для этого требуется 4 вольта на накал и 150 на анод. Мой старый добрый батарейный блок, из Крон и пары аккумуляторов, которым и "завожу" почти все батарейники, около 4-х выдаст, а вот высокого максимум 110 под нагрузкой, но этого для проверки факта работоспособности вполне хватит.
Подсоединил, включил - заработало! Конечно требуется чистка контактов диапазонного барабана, не с первого раза все включается, но важен сам факт. Средние, большинство диапазонов коротких - отлично. На длинных только радиомаяки да какие-то трески и рокот, нормально. На сороковке - любители телеграфом и голосом, повсеместно китайцы и арабы, все как обычно. Важнее что в аппарат никто никогда и не влезал, все с завода - и функционирует.

Вложение:

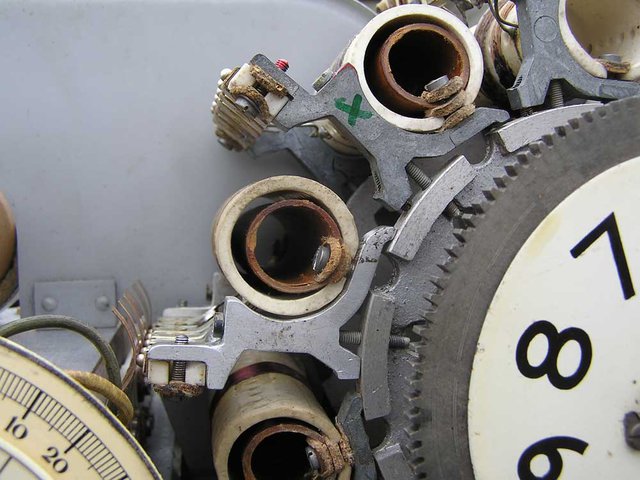

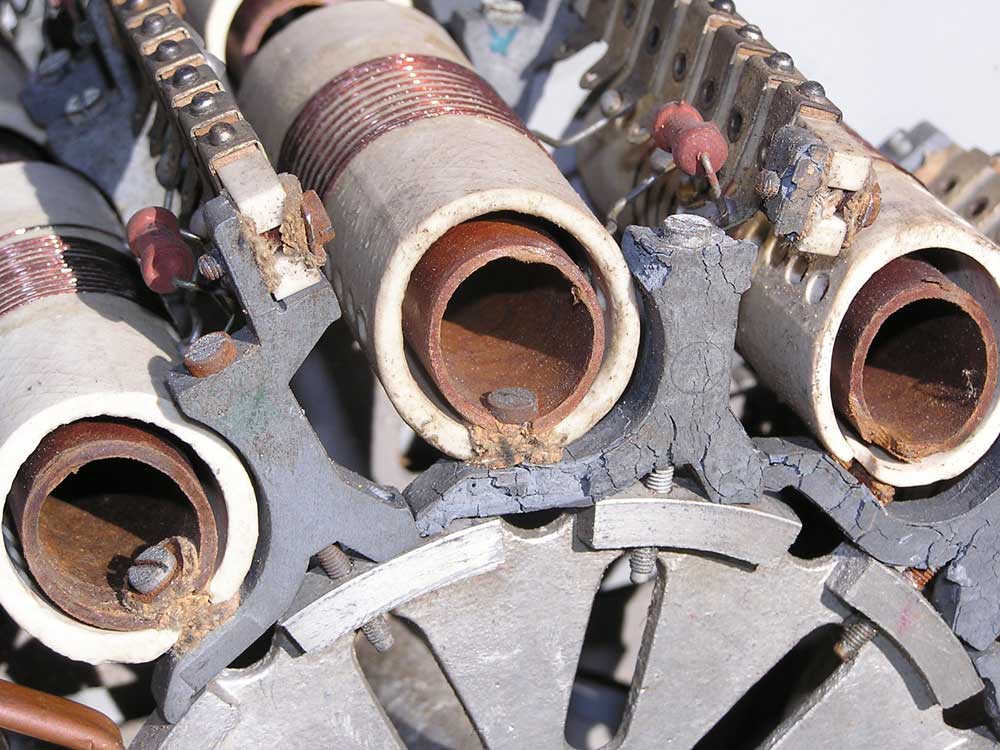

Но кроме чистки внутренностей требуются все ж и ремонтные работы: на корпусе кое-где сквозь краску пробивается ржавчина, оборван с одной стороны переменный проволочный резистор R16, к которому присоединен резистор утечки детекторной лампы, а самое главное и серьезное - требуется ремонт креплений некоторых контурных катушек. Они крепятся к барабану посредством полухомутов из силумина, материала хрупкого и подверженному старению.

Вложение:

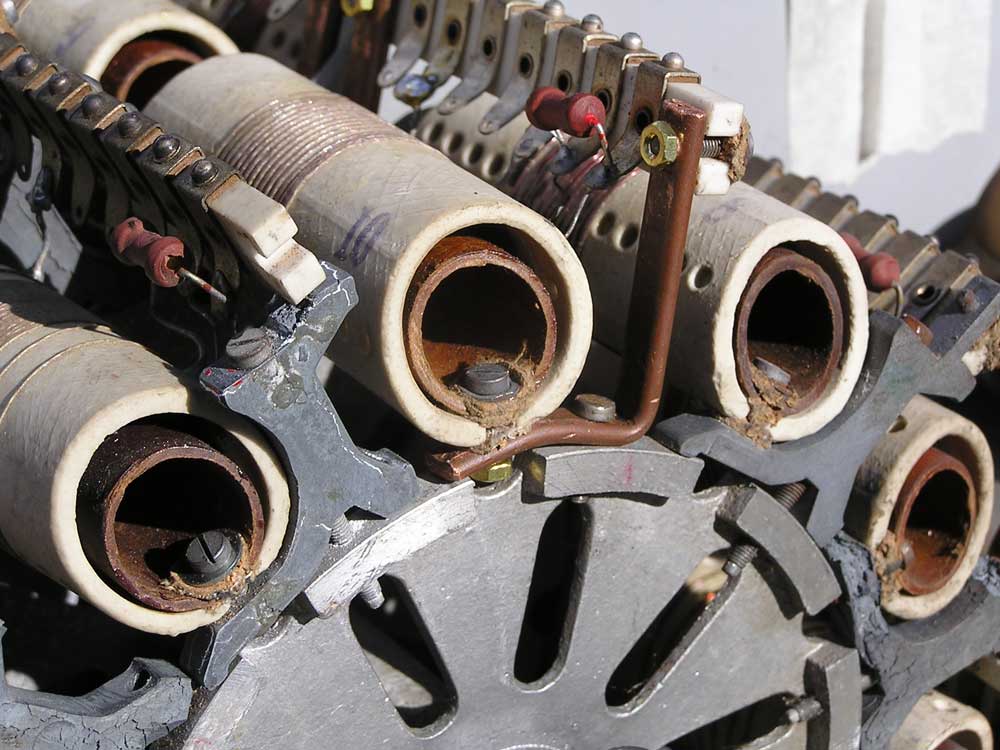

Некоторые совсем развалившиеся детальки предыдущий владелец приемника заменил на самодельные уголки из расплющенной медной трубки:

Вложение:


Простое и эффективное решение, наверное придется поступить так же.

Но сначала все разобрать для чистки о окраски корпуса. Несмотря на кажущуюся на первый взгляд сложность, приемник разбирается очень просто: сначала откручивается крепление и снимается полностью барабан с катушками, затем отдельно высокочастотная часть (УВЧ и детектор, смонтированный в одном блоке с левой стороны), а далее металлическая панель с низкочастотной частью. Все очень здорово продумано, минимум паек и соединительных проводов, буквально пара десятков винтов - и аппарат разобран на части: алюминиевое основание, блок ВЧ, барабан, УНЧ, шильдики-панельки и кучка крепежа.

Для тридцатого года - совершеннейшая вещь, с самыми передовыми технологиями того времени, начиная с пространственного алюминиевого литья.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 10 сен 2016, 22:37

Зарегистрирован: 13 окт 2012, 14:37
Сообщений: 222
Цитата:
Простое и эффективное решение, наверное придется поступить так же.

А не лучше было бы для такого аппарата сделать поаутентичнее. Сделать форму из гипса по уцелевшей детальке. И отлить её из припоя. А можно даже и из того же силумина, его температура плавления не запредельная, всего 580°. Даже хорошей воздушной горелки должно хватить.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 11 сен 2016, 01:16

Зарегистрирован: 31 янв 2013, 23:01
Сообщений: 57
Отпечатать на 3D принтере, может и цвет подберут. А если не удастся, то из баллончика цинком, ZINK Cramolin art. 1271613.
Чертеж в кореле, или там, где есть 3D принтеры, часто бывают и 3D сканеры.
Денег, наверно, сдерут слегка, но зато с аутентичностью будет все в порядке.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 11 сен 2016, 09:27
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2797
Откуда: Москва-Kucuk Erenkoy
Спасибо, коллеги, годные идеи.

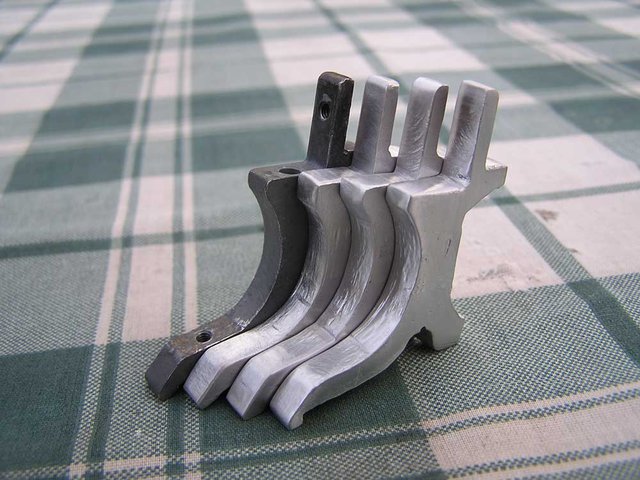

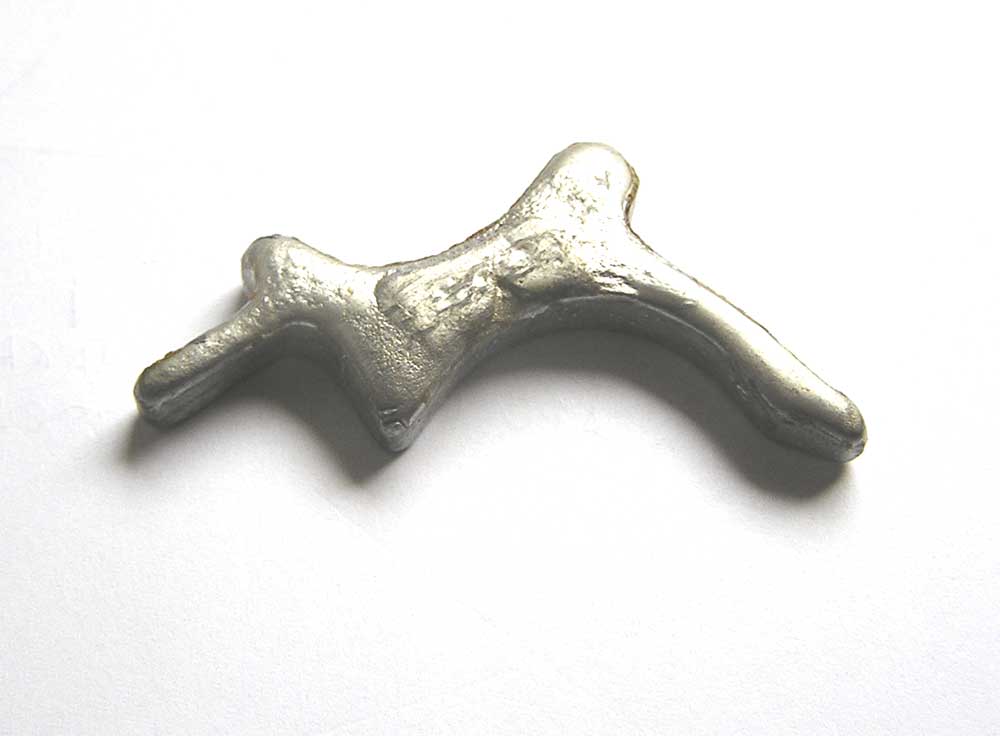

Одну из них бывший владелец приемника уже успел реализовать, эта заготовка пришла ко мне вместе с приемником:

Вложение:


Судя по весу - отлита из олова. Можно доработать и попробовать. Еще в недрах аппарата была записка на немецком, в которой человек предлагал изготовить такие кронштейны из толстого листового алюминия, с помощью прецизионной резки. Подробностей сейчас уже не помню, стоило все то ли 40 евро за штуку, то ли за какое-то количество. Сейчас уже конечно неважно, время далеко ушло.

О 3D честно говоря даже не задумывался, а по идее мысль интересная. Вопрос - хватить ли жесткости конструкции, там же по-моему используется что-то типа пластика? В любом случае стоит просмотреть предложения и при случае связаться с какой-нибудь конторой.

Сам рассматривал возможность самостоятельно изготовить эти детальки из толстого листового текстолита, есть у меня такой. Отфрезеровать, доработать точением и шлифовкой. Ну посмотрим теперь как стоит поступить.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 11 сен 2016, 19:59
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2797
Откуда: Москва-Kucuk Erenkoy
На следующей неделе, если выберусь в Москву, заеду к приятелю на работу, там полно всякого интересного хлама, поищу пластину алюминия толщиной 6-8 мм и попробую из него выточить крепления катушек. Сегодня все рассмотрел и посчитал - необходимо заменить как минимум 11 штук (всего 40).

А пока есть возможность как следует рассмотреть из чего сделан этот "динозавр".

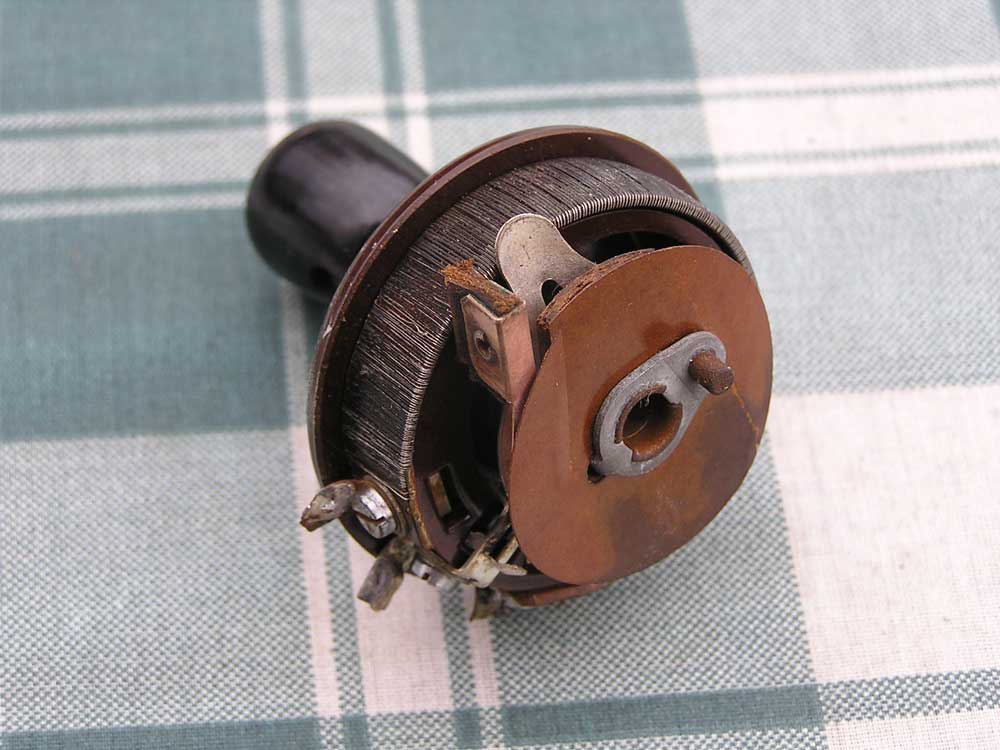

Вот казалось бы обычная деталь - переменное проволочное сопротивление. Установлено между минусом и плюсом накала, к подвижному контакту присоединено сопротивление утечки детекторной лампы.Честно говоря нахожусь в недоумении, зачем так сделано. Ручка расположена сбоку и помечена как "А1-А3 Abgl.", т.е. подстройка А1-А3.

Вложение:


Обычная деталь (ее пришлось ремонтировать - смотать часть порванной проволоки с одного края и заново намотать новым высокоомным проводом), но рядом с ползунком расположено что-то типа щеточки из войлока или подобного материала, которая тоже "бегает" по кругу. Для чего? Чистит?

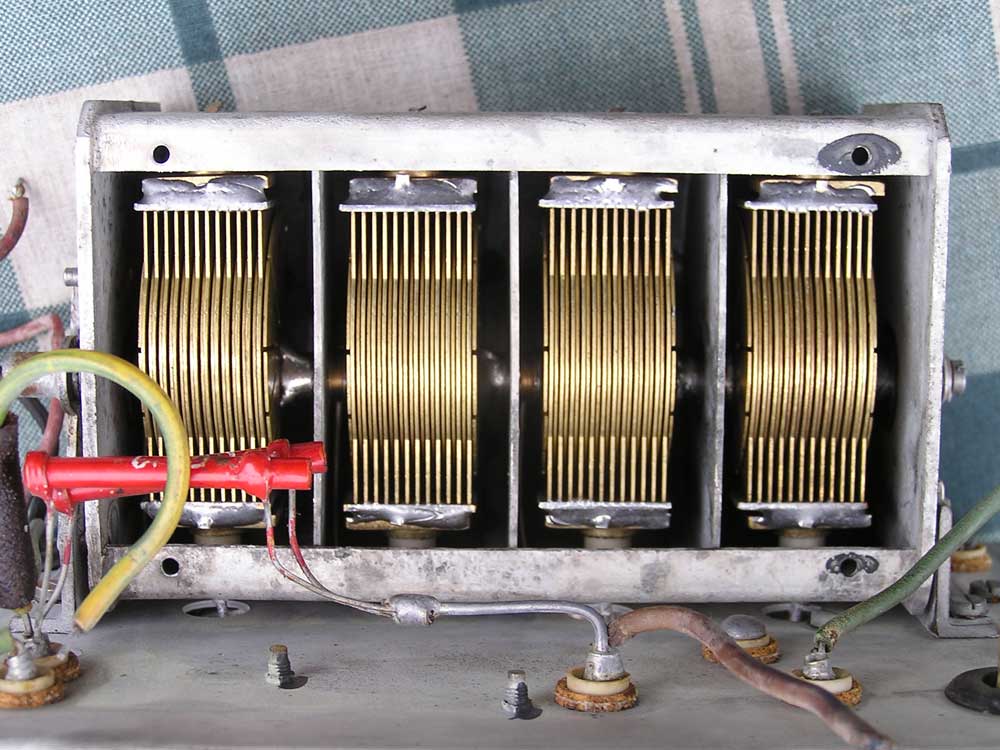

КПЕ настройки. Четыре секции.

Вложение:


Но точность изготовления! Между пластинами едва можно просунуть бритвенное лезвие! Подшипники естественно шариковые, как и во многих местах.

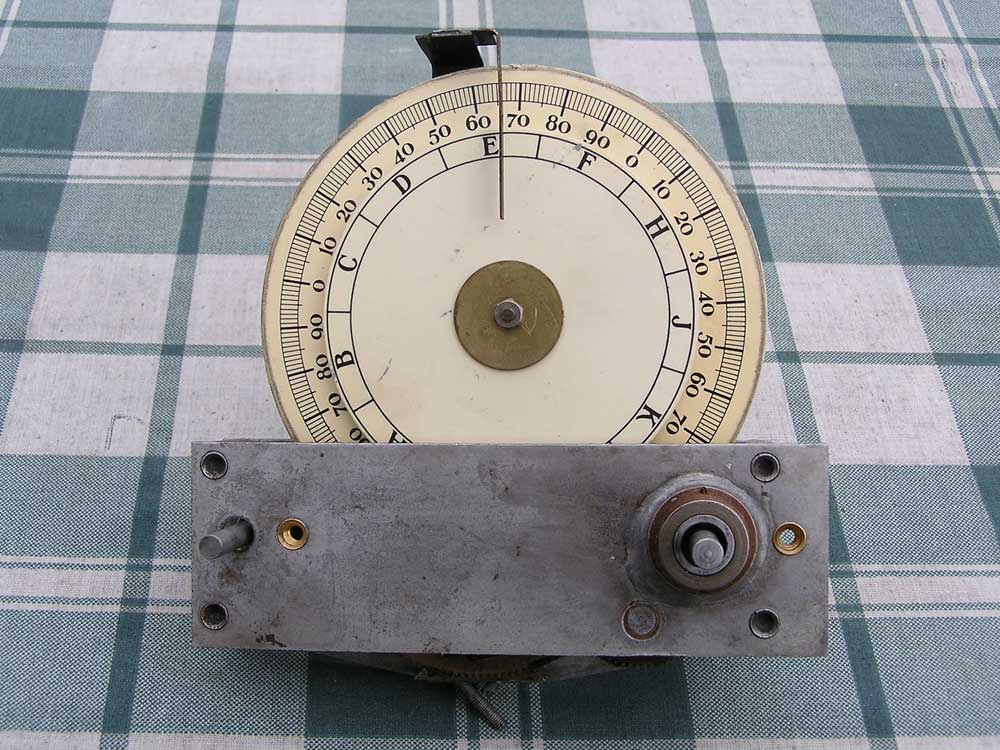

Верньерный механизм со шкалой. Шкала очень оригинальная.

Вложение:


Два соосных диска из целлулоида. На том что побольше - цифры. Четыре сектора, каждый размечен от 1 до 90, по градусам. На внутреннем круге - 11 секторов, обозначенных латинскими буквами от А до М. При повороте "цифровой" шкалы на 90 градусов "буквенная" перемещается на один сектор. Таким образом легко можно записывать и вводить нужную частоту, например 7-Е-65 - седьмой диапазон, сектор Е, 65 градусов (на фото так и выставлено).

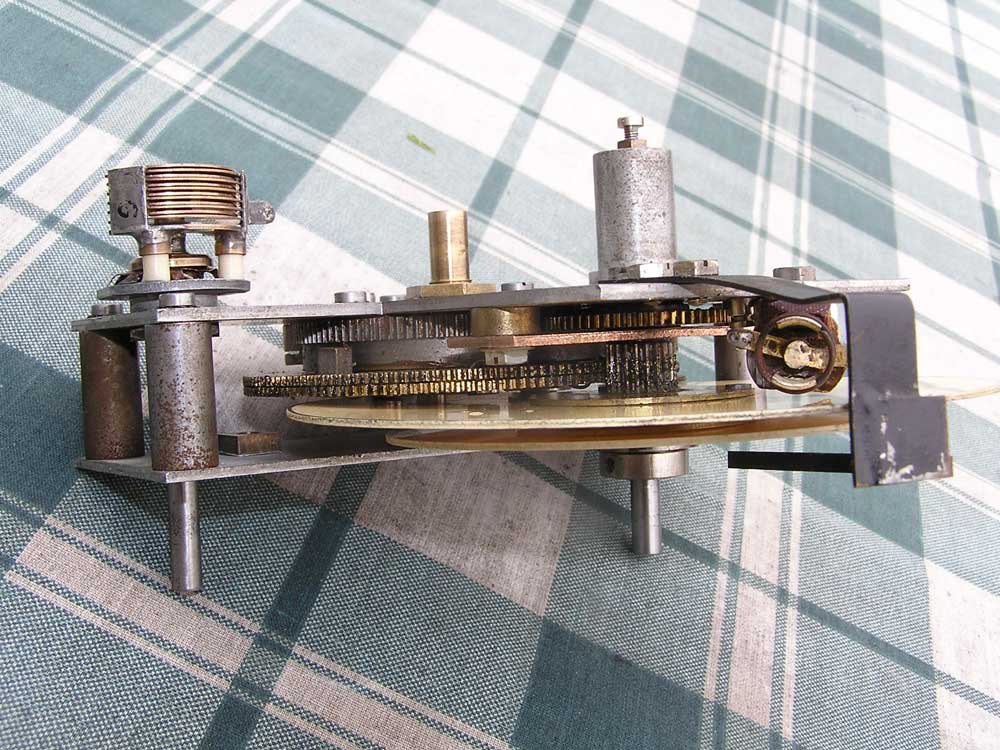

Механика верньерного механизма под стать несложным часам. Безлюфтовые шестеренки из латуни, опять же шариковые подшипники... Начало тридцатых, напомню.

Вложение:


Если на ручку настройки настройки нажать и в таком положении ее крутить, скорость вращения шкалы увеличится раза в четыре. Выигрыш - от силы пара-тройка секунд, но при некоторых обстоятельствах и это важно.

Кстати так и осталось загадкой как вставляли в шасси этот механизм на заводе. Демонтировал без разборки, с немалыми ухищрениями пришлось лишь снять установленный слева подстроечный антенный конденсатор, с ним - никак. И то чуть не сломал целлулоидный диск. Устанавливал обратно после чистки и смазки в полуразобранном виде, но опять-таки на грани порчи.


У вас нет доступа для просмотра вложений в этом сообщении.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 12 сен 2016, 09:52

Зарегистрирован: 06 дек 2012, 16:33
Сообщений: 163
Сергей, мне приходилось лечить рассыпающийся остов КПЕ в одном радио, материал такой же. Помог двухкомпонентный силиконовый компаунд (продается в Митино на верхнем этаже). Тщательно замазываешь деталь, после высыхания снимаешь пленку, трещины он заполняет нормально и держит неплохо.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 13 сен 2016, 09:50
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 2797
Откуда: Москва-Kucuk Erenkoy
Виктор, спасибо за подсказку.

Да, наверное с помощью этого средства можно отремонтировать часть креплений. А чего оно из себя представляет (бутылочка, баночка, шприцы), чего искать?
И еще вопрос - не обращал особого внимание, но кажется видел там заклепки алюминиевые. Нужны совсем мелкие, миллиметра полтора-два диаметром. Бывают они в Митино, стоит искать?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 13 сен 2016, 11:57

Зарегистрирован: 06 дек 2012, 16:33
Сообщений: 163
Выглядит как пластиковая бутылка 50-100 мл + отвердитель в шприце. Вроде как Беларусь производит. Бывает разных цветов, но серого в последнее время не завозят.
Заклепок я там не видел, мож плохо смотрел, если вытяжные под заклепочник то они минимально двойка, во всяком случае мельче не встречал, брал в Леруа. Мельче это под керн только...


Вернуться наверх


 Заголовок сообщения: Re: Philips H2L\7
Непрочитанное сообщениеДобавлено: 13 сен 2016, 20:43

Зарегистрирован: 13 окт 2012, 15:07
Сообщений: 279
Сергей привет. Могу вставить и своих 5 копеек в твою проблему.

1. Большой проблемы в изготовлении твоей проблемы в наше время нет, были бы деньги и желание.
2. Если ты хочешь его восстановить в оригинал то дело этого стоит, но если ты хочешь его запустить в рабочее состояние и что бы он существовал ещё много десятков лет и остался потомкам, то лучшего крепления чем то которым заменили на фото не придумаешь. Конечно доработать полный комплект барабана на новую конструкцию. Иначе этот силумин из 3 рейха опять себя проявит у нового хозяина.
