Красота какая !

По виду - воронежский, из поздних судя по номеру. И переделан зачем-то.
Может быть под конец выпуска как водится "рационализировали", убрали этот переключатель ламп сзади? Могли.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

А в чем переделка?

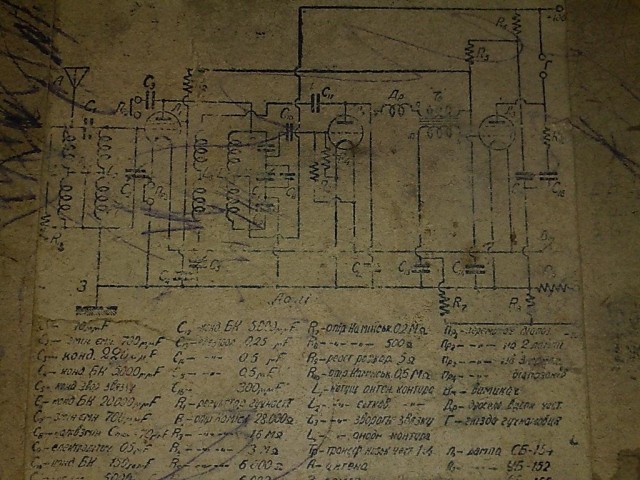

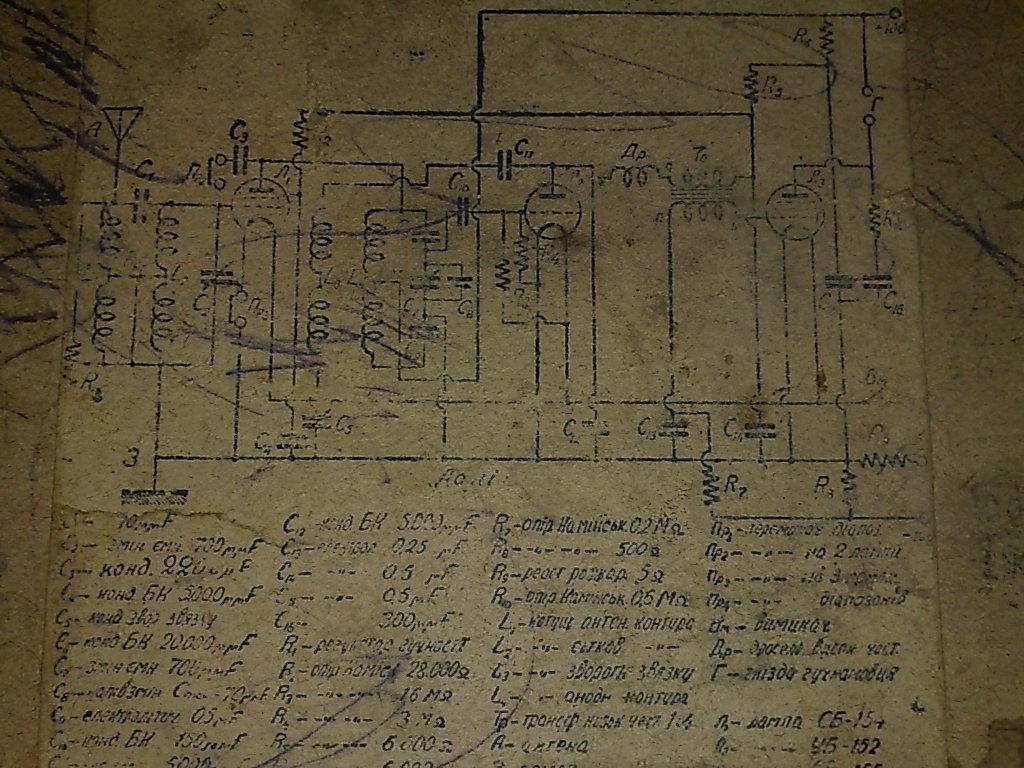

Стенка и правда воронежская, зато схема где то внутрях... L3-звороть звязку, вимикач (это что такое?). Воронежский лимитед едишн

L3-звороть звязку, L3- зворотнього зв'язку, то есть обратной связи.

вимикач - Выключатель.

Змiн емк - переменная емкость.

Опiр - сопротивление.

Перемикач- переключатель.

Больше там вроде ничего непонятного нет.

Тогда да "лимитед эдишн" ! Занятно.

Переделка там вся на виду - окошко справа, на шасси правее первой лампы какая-то штуковина приделана (дроссель из подвала перенесен?), лишняя крутилка в верньере. Да и контурная катушка какая-то белесая совсем, не такая как заводская, обмотки видно другие - похожа на самодельную. За выходной лампой виднеется какая-то коробочка металлическая (наверное к ней и окошко спереди-справа относится)...
Жаль "канул в небытие", надеюсь временно, может еще всплывет.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Эх был на даче, но не догадался сфотографировать... БИ 234. Но помню, на шасси у одного передняя панель "трапеция", не квадрат.

Добрый день.
Нашёл приемник БИ-234 на чердаке. Состояние - ужасное, но принял решение его восстановить.
Из серьезных потерь - катушки L6 - L8 сильно пострадали. Обмотку L5 поправил, оказалась 91 виток. А вот сколько витков остальные мотать - не понятно. В книжках, что выше выложили, намоточных данных нет. Может, кто знает их параметры?


Очень красиво получилось! А не осталось ли у Вас картинки задней стенки? На моей надписи едва различимы.

И ещё вопрос такой: конденсаторы, которые выводные, где такие можно найти, или только современные перекорпусировать? На моём, похоже, их мышки слопали, только выводы остались...

в справочнике малинина есть данные катушек

http://rw6ase.narod.ru/index1/radioprie ... 34mal.djvu

Благодарю. Вот странно только, по справочнику L5 должна 88 витков содержать, а у меня [зачеркнуто]91[/зачеркнуто] 90 витков...

Не обращайте внимания, очередная "модернизация".
Когда со своим возился (см. выше) - таких нестыковок выловил несколько.
