Дмитрий Чижков
Непрочитанное сообщениеДобавлено: 11 май 2015, 19:15

Зарегистрирован: 14 окт 2012, 23:18
Сообщений: 152
Пётр, спасибо за очень интересную тему! У меня, к сожалению, очень небольшой опыт "общения" с американской техникой (имею всего два аппарата) - поэтому поддержать разговор могу с трудом, но читаю с удовольствием :ta:
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 11 май 2015, 19:53
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Два аппарата? Отлично, Дмитрий. Вопрос не в количестве. Вопрос скорее в возобновлении интереса к ламповому радио и его истории. И желательно обьективно и не под влиянием чьей-либо пропаганды. А то грустно смотреть к чему за последние два года скатились почти что все форумы по ретрорадио - одни разборки, ругань, мат и злорадство по поводу проблем у соседа. А о радио забыли ... :cry2:

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 15 май 2015, 23:44
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Обещал Сергею фото шкально-вернерного механизма . Увы , но мыльницей не удалось пролезть во все щели и сделать нужные ракурсы , да и автофокус часто фокусировался не на желаемых обьектах ... В общем есть как есть ...
Короткие коментарии ...

Вложение:

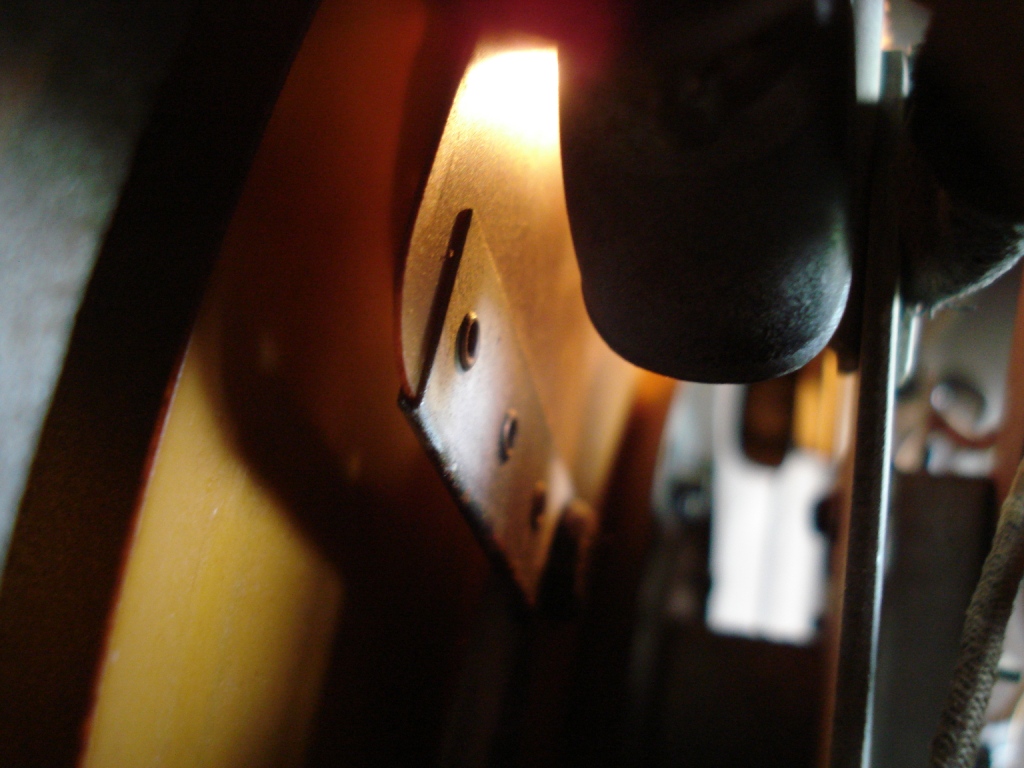

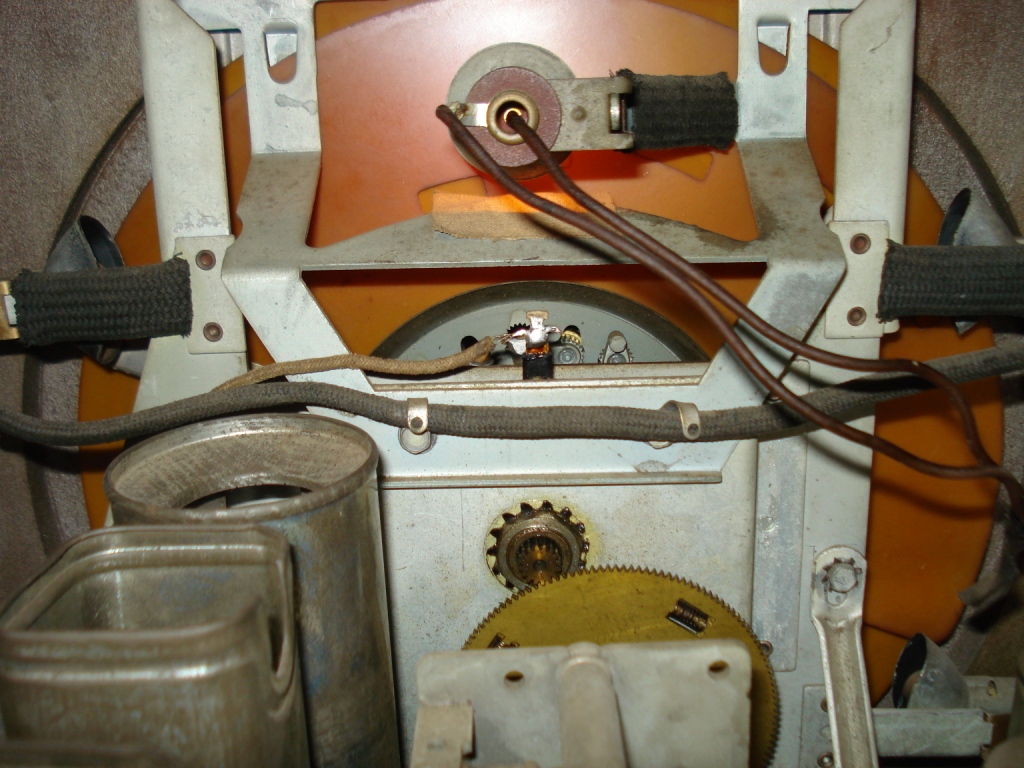

Комментарий к файлу: Вид на шкальный механизм сзади
DSC06276.JPG [ 346.21 KiB | Просмотров: 3077 ]

Вложение:

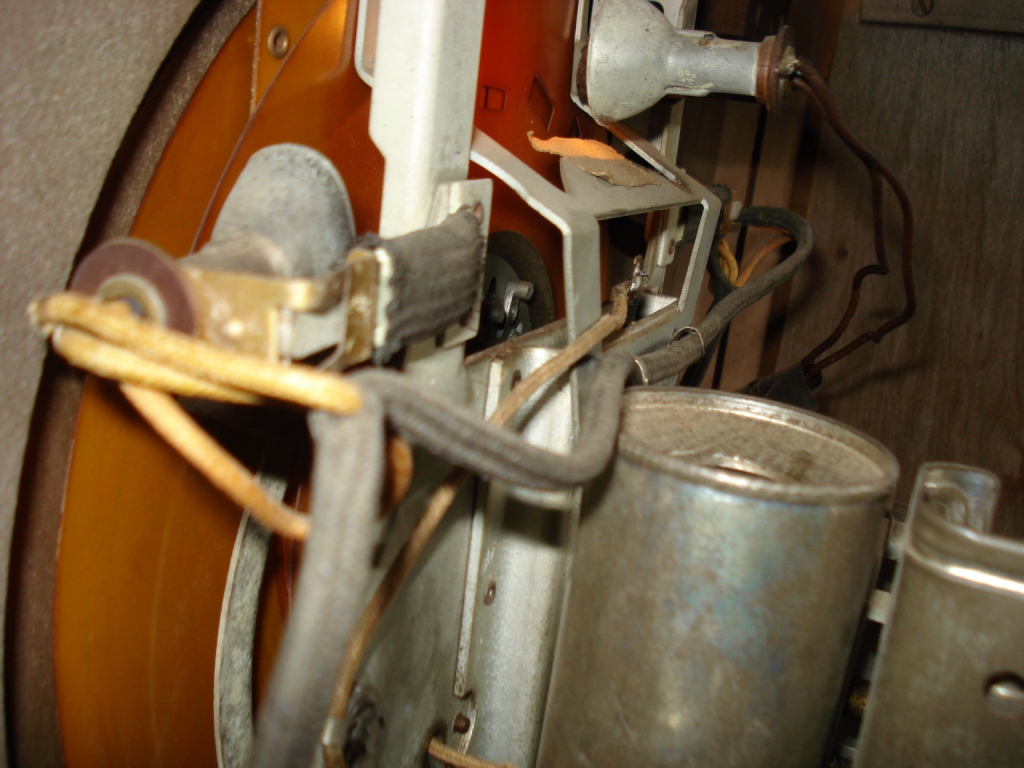

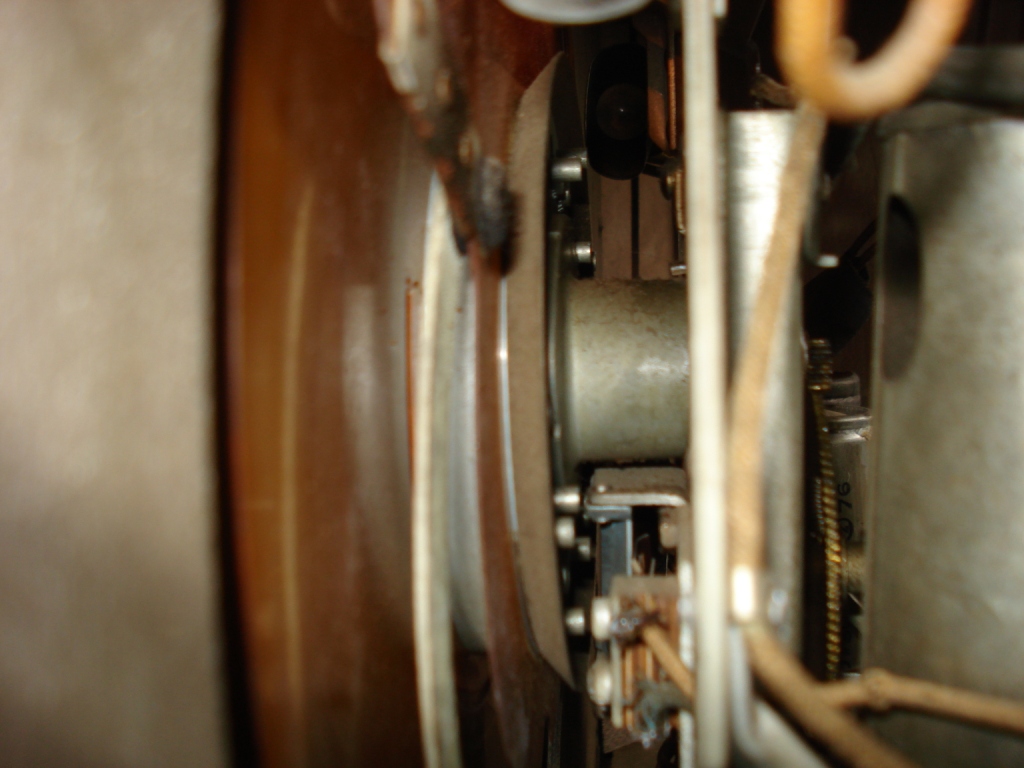

Комментарий к файлу: Если смотреть на шасси сзади то двигаемся к шкале вдоль левой стенки корпуса ( правой если смотреть с фронта )
DSC06277.JPG [ 317.5 KiB | Просмотров: 3077 ]

Вложение:

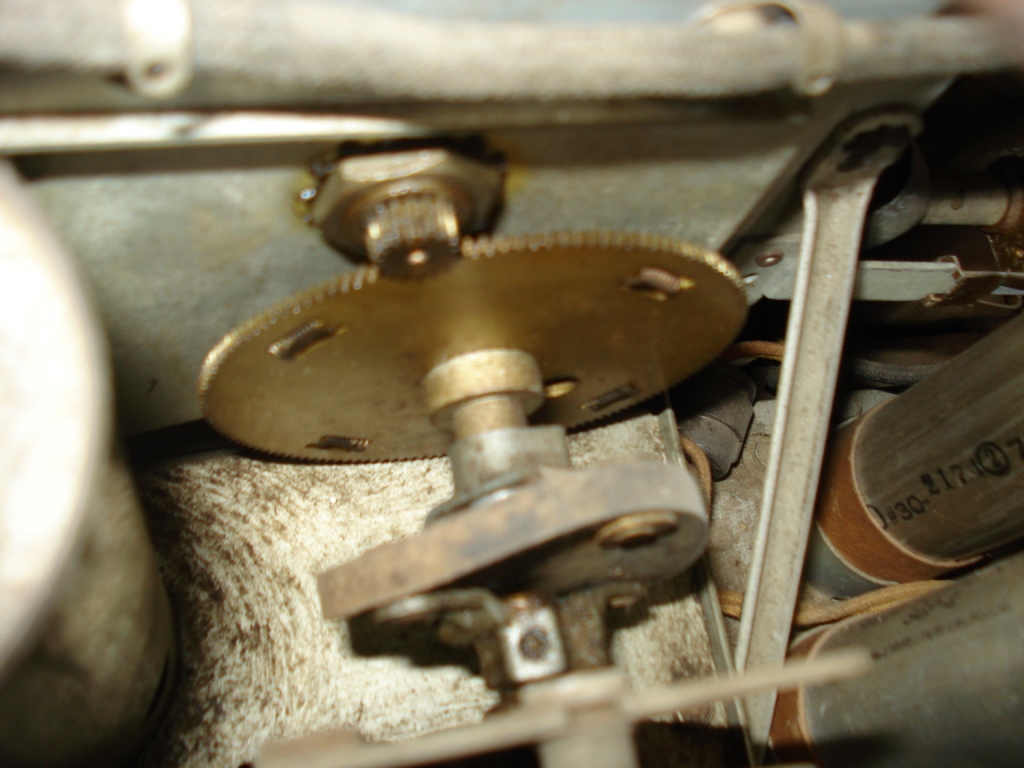

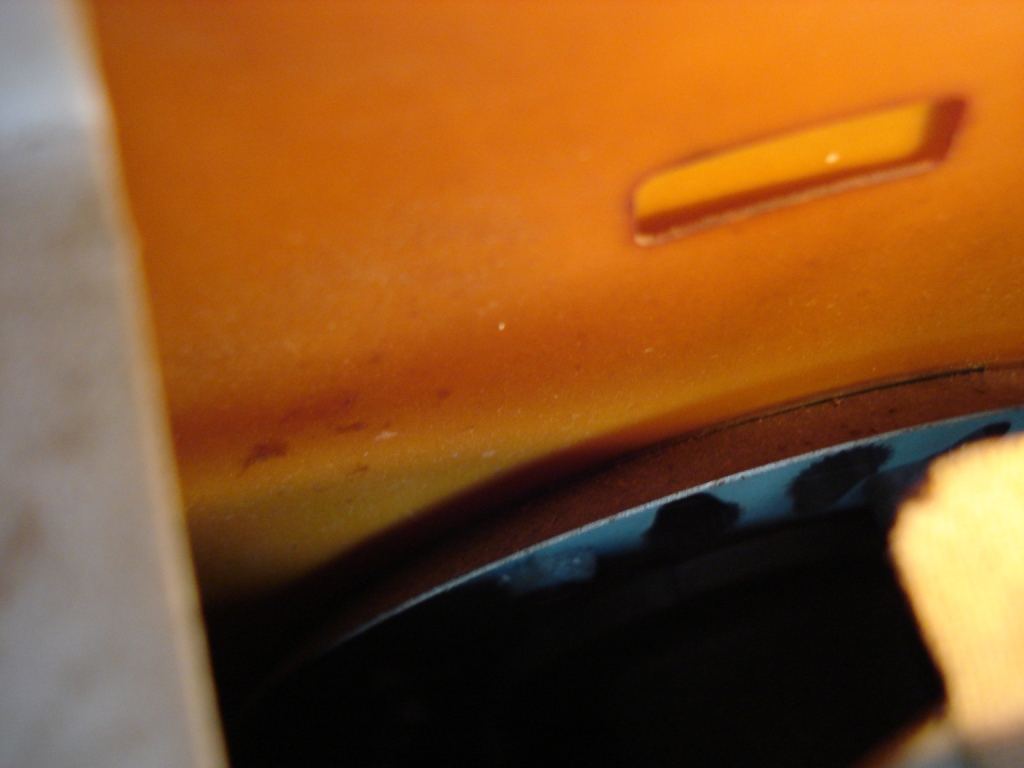

Комментарий к файлу: Еще ближе
DSC06278.JPG [ 249.06 KiB | Просмотров: 3077 ]

Вложение:

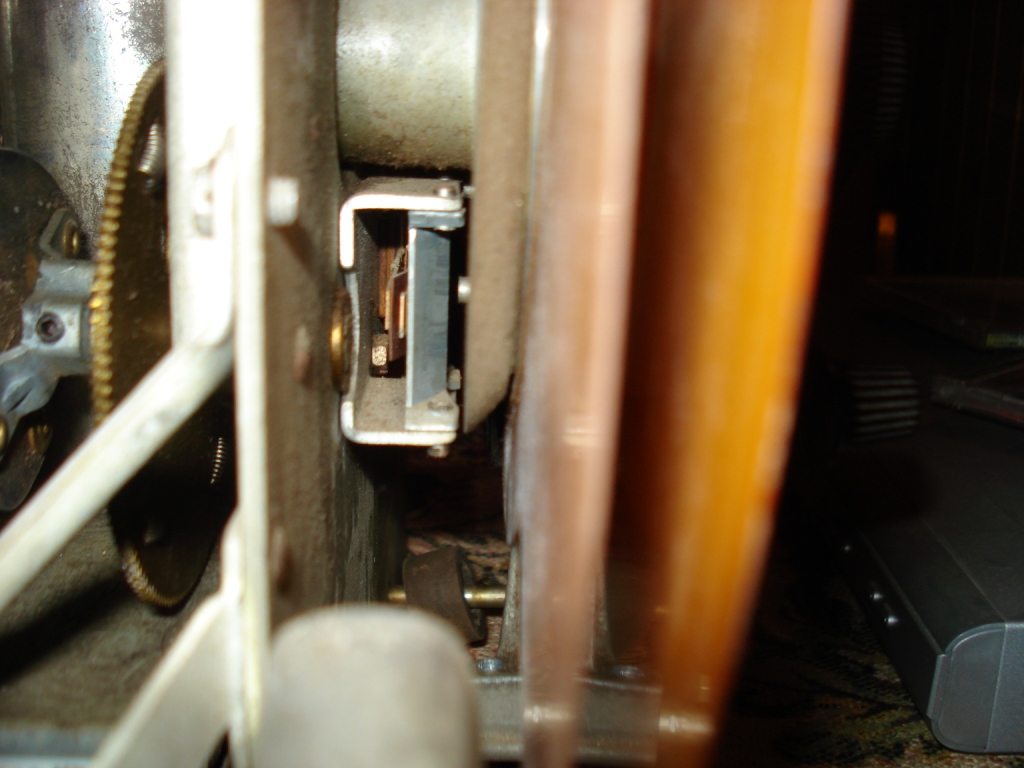

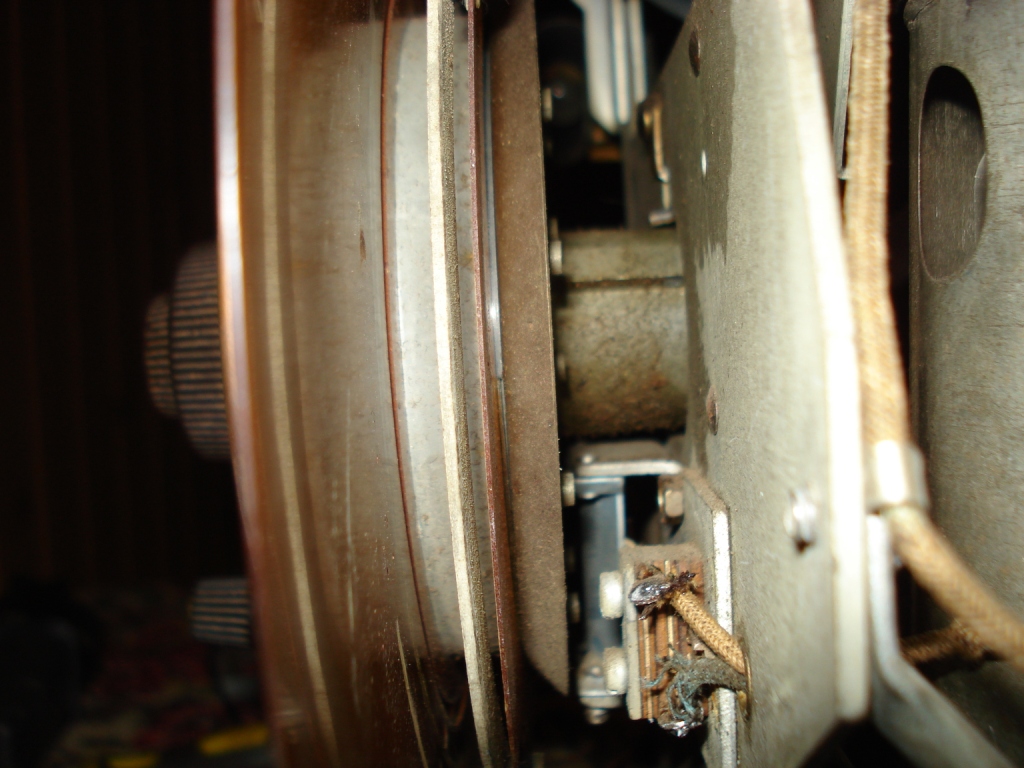

Комментарий к файлу: Пытаемся взглянуть на вернерно-шкальный механизм под углом 90 градусов к оси КПЕ
DSC06279.JPG [ 249.68 KiB | Просмотров: 3077 ]

Вложение:

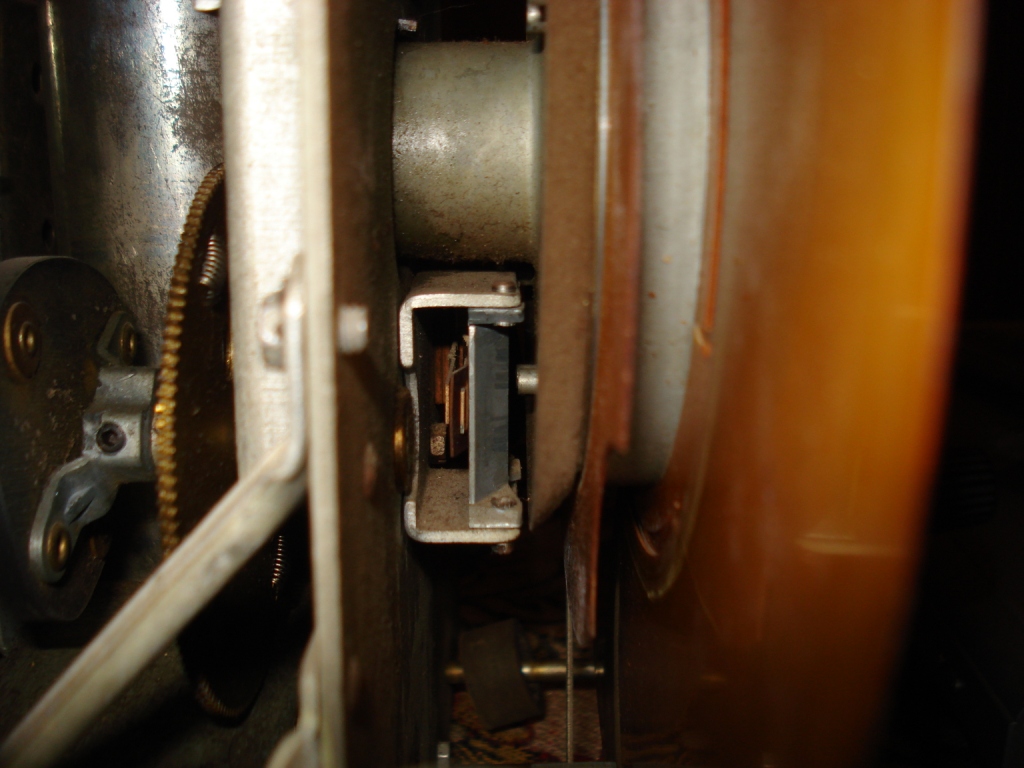

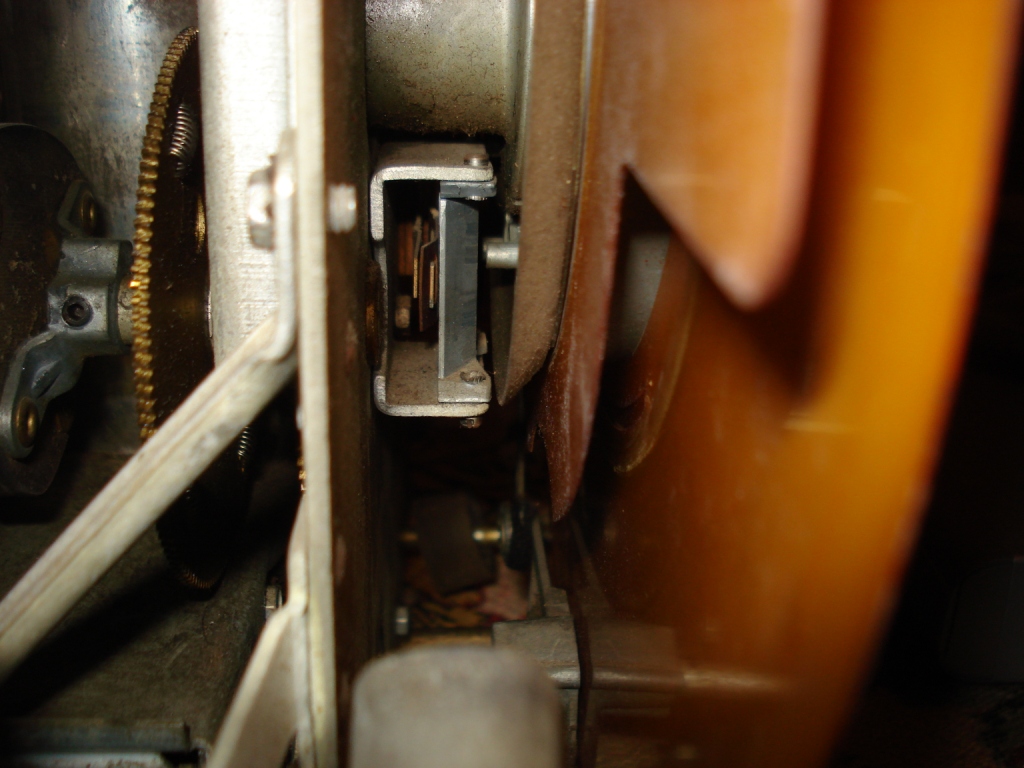

Комментарий к файлу: Вид сверху
DSC06282.JPG [ 195.39 KiB | Просмотров: 3077 ]

Вложение:

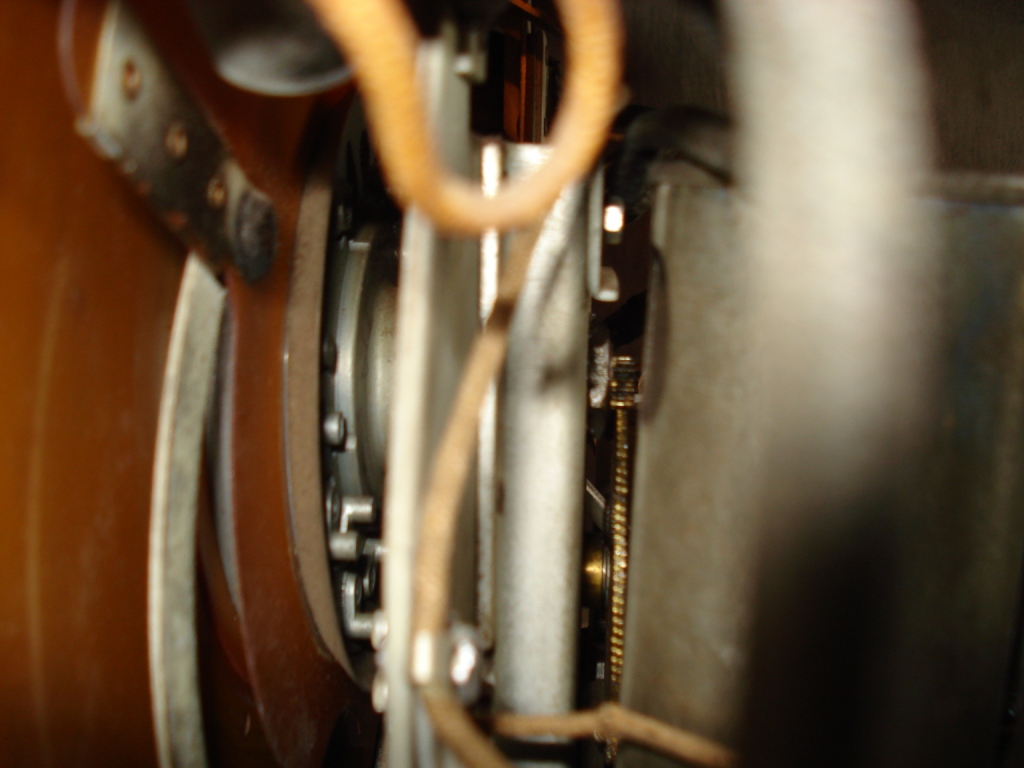

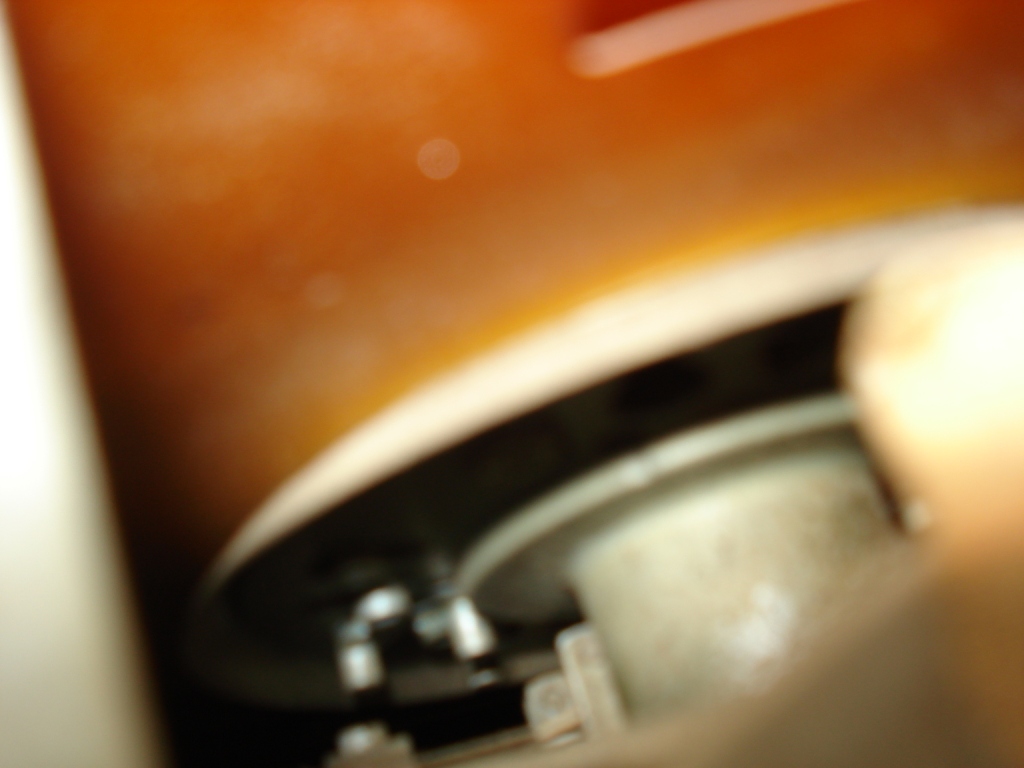

Комментарий к файлу: Тоже вид сверху . Механизм точной и грубой настройки
DSC06284.JPG [ 295.75 KiB | Просмотров: 3077 ]

Вложение:

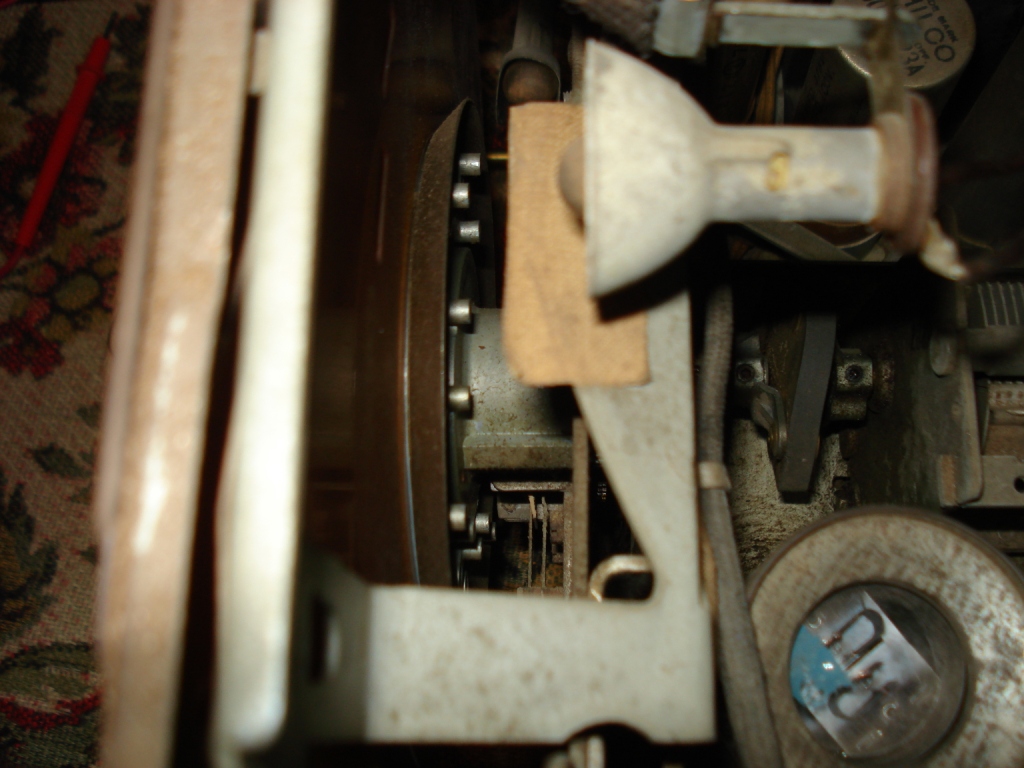

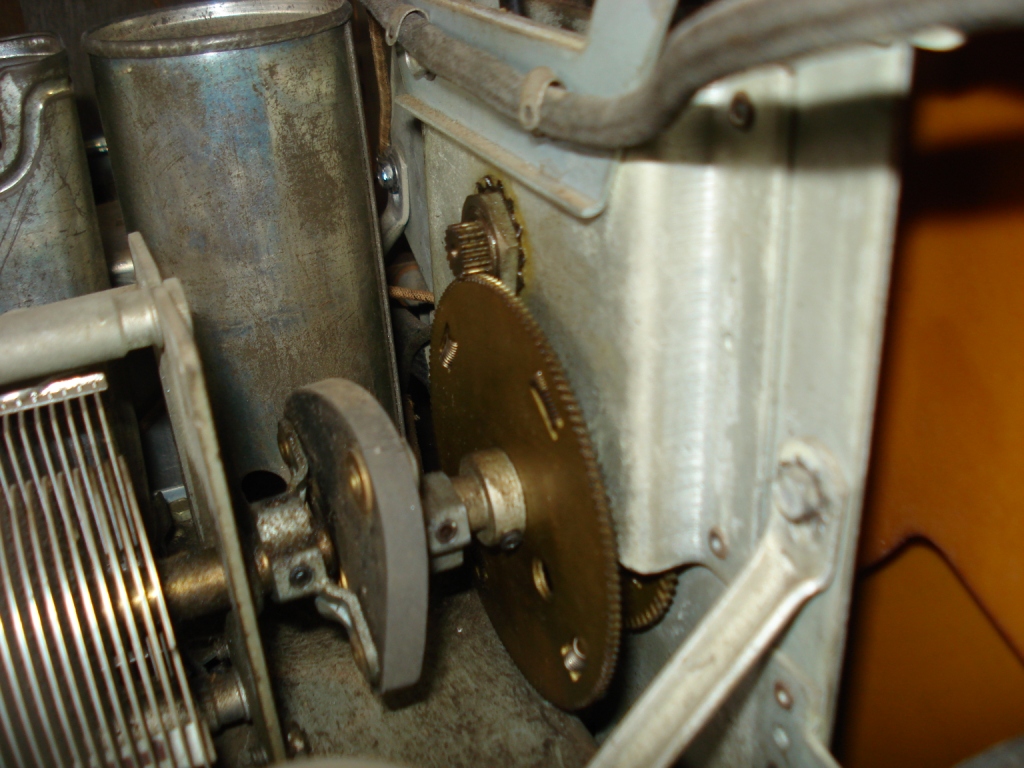

Комментарий к файлу: Тоже , вид сбоку .
DSC06285.JPG [ 337.86 KiB | Просмотров: 3077 ]

Вложение:
Комментарий к файлу: Вращающаяся по оси ( 5 положений) полупрозрачная шторка с окошком -указателем диапазона .
DSC06291.JPG [ 251.23 KiB | Просмотров: 3077 ]

Вложение:
Комментарий к файлу: То же , но с другого ракурса и в другом положении переключателдя диапазона
DSC06293.JPG [ 213.04 KiB | Просмотров: 3077 ]

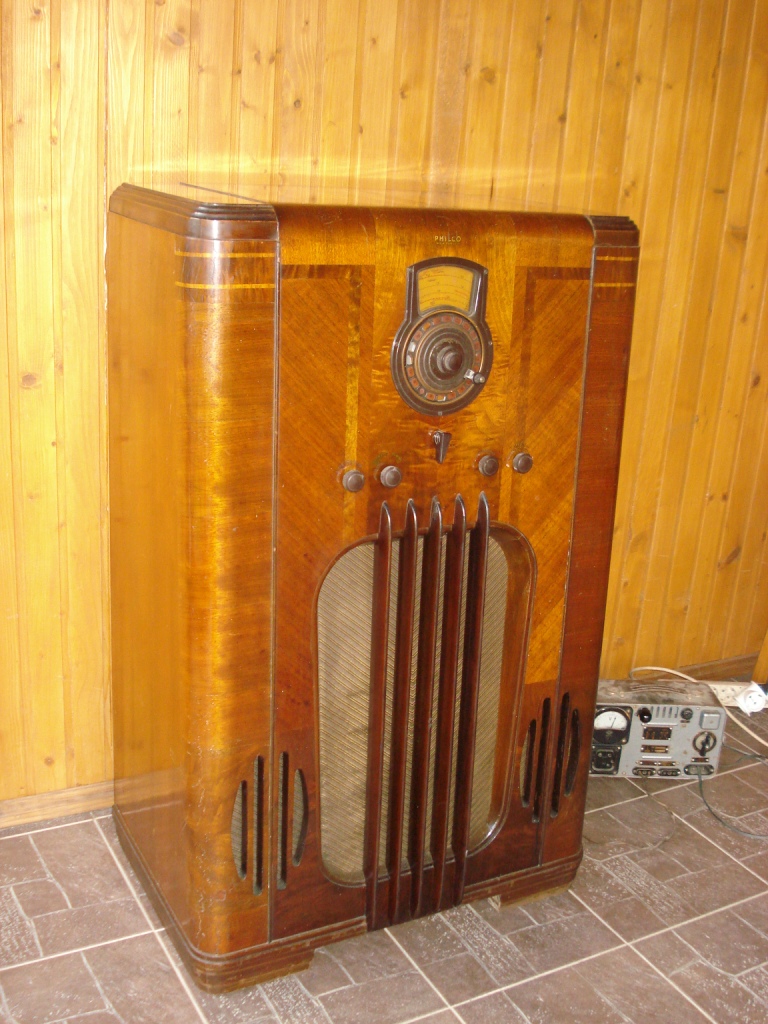

Заключительное фото ...

Вложение:
DSC06295.JPG [ 327.7 KiB | Просмотров: 3077 ]

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
Вернуться наверх
 Профиль Отправить личное сообщение

Сергей К.
Непрочитанное сообщениеДобавлено: 16 май 2015, 09:04
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 3001
Откуда: Москва-Кубинка-Küçükerenköy
Петр, спасибо за фотографии.
Хотелось бы получить некоторые пояснения - вот под шкалой есть "телефонный" круг. Внутри ручки - я так понимаю настройка, быстрая и замедлитель. А вокруг что за окошки-"кнопочки", и что за рычажок перемещается по радиусу? Каковы их функции?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 16 май 2015, 10:39
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
У меня есть фирменная инструкция по настройке приемника на фиксированные частоты, нужно перевести. У меня с этим немножко проблемы, так как мой переводчик - женщина ... И технические термины ей даются с большим трудом ... :D Но вместе осилим , вот время бы найти ... :mrgreen:
Пока что понял то, что нужно нажимать на рычаг (при этом накоротко шунтируется вход УНЧ ) напротив выбранного символа станции и проворачивать вправо до упора . А дальше автоматическая подстройка АПЧГ точно удерживает частоту на настроенную станцию. Даже на КВ.

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
Вернуться наверх
 Профиль Отправить личное сообщение

Сергей К.
Непрочитанное сообщениеДобавлено: 16 май 2015, 10:48
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 3001
Откуда: Москва-Кубинка-Küçükerenköy
Т.е. принцип фиксированных настроек электронный, как например у "Ленинградца" или "Беларуси", а не чисто механический или электромеханический, как у ВЭФ 1307?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 16 май 2015, 11:10
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Нет . Принцип настройки и фиксирования как раз механический - перемещением оси КПЕ в "запрограммированное" механическим способом положение , а электронная подстройка нужна только для устранения проблем с дрейфом частоты от прогрева и недостаточной точности и люфтов в механике .

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 18 май 2015, 00:17
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Попытался сделать более информативные фото , даже шасси из корпуса вытащил ...
Без коментариев ...

Вложение:
DSC06311.JPG [ 310.65 KiB | Просмотров: 3013 ]
Вложение:
DSC06312.JPG [ 279.96 KiB | Просмотров: 3013 ]
Вложение:
DSC06313.JPG [ 263.82 KiB | Просмотров: 3013 ]
Вложение:
DSC06314.JPG [ 265.56 KiB | Просмотров: 3013 ]
Вложение:
DSC06315.JPG [ 280.87 KiB | Просмотров: 3013 ]

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
Вернуться наверх
 Профиль Отправить личное сообщение

Сергей К.
Непрочитанное сообщениеДобавлено: 18 май 2015, 01:24
Аватар пользователя

Зарегистрирован: 08 окт 2012, 15:35
Сообщений: 3001
Откуда: Москва-Кубинка-Küçükerenköy
Да, пока руками не пощупаешь, и не поймешь как эта машинка работает...
Общий принцип понятен, у меня есть какая-то простенькая американская настольная радиолка предвоенная, там тоже есть фикс. настройки, только управляется клавишами - нажимаешь, и специальные рычажки на тросиках поворачивают КПЕ в нужное положение.

А как тут выглядит переключение пресетов - надо с помощью рычажка с ручкой совместить окошко с нужной станцией с какой-то меткой? Есть фото покрупнее самого диска "с лица"?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.
Вернуться наверх
 Профиль Отправить личное сообщение

RadioSvit
Непрочитанное сообщениеДобавлено: 18 май 2015, 01:33
Аватар пользователя

Зарегистрирован: 29 ноя 2012, 13:00
Сообщений: 284
Сергей К. писал(а):
...
А как тут выглядит переключение пресетов - надо с помощью рычажка с ручкой совместить окошко с нужной станцией с какой-то меткой? Есть фото покрупнее самого диска "с лица"?


И провернуть вправо до упора ...

_________________
http://forum.radioretro.audiosvit.com/
https://www.youtube.com/channel/UC-FGse ... _as=public
