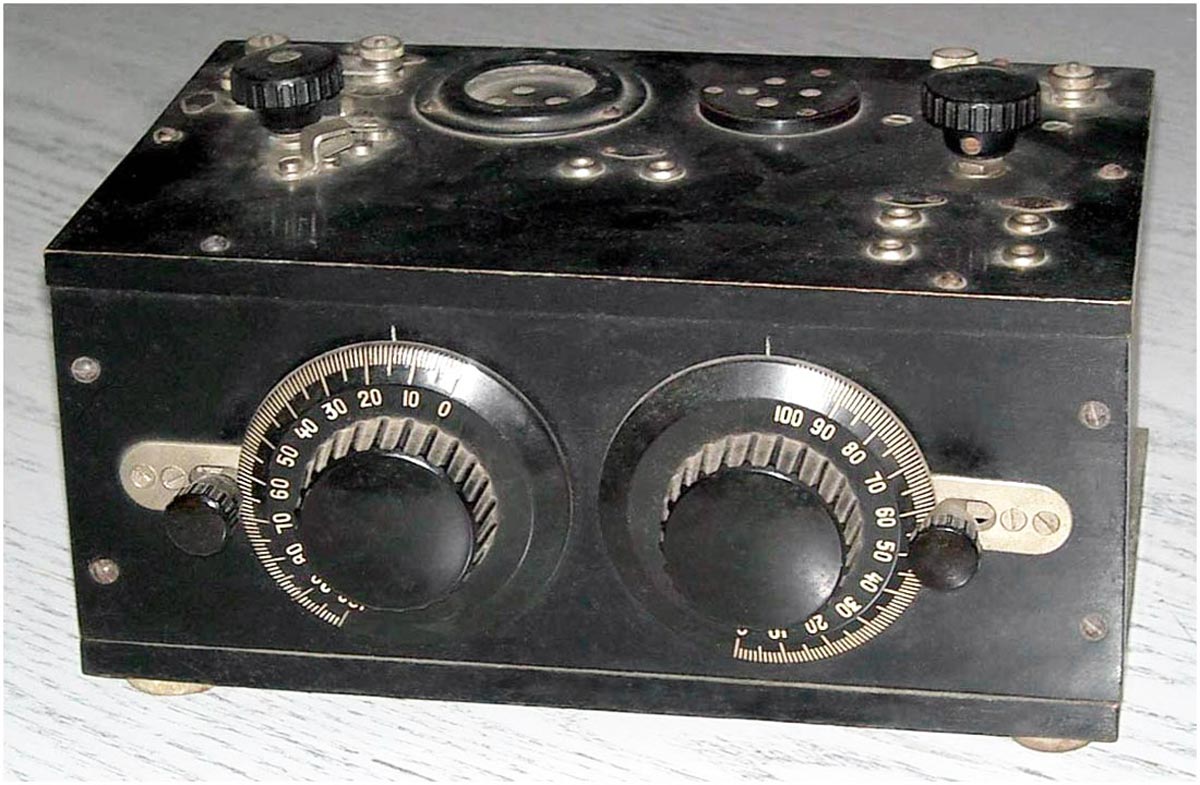

Два замедлителя... А какой год и номер на табличке, просто интересно.

И что такое на место второй лампы вставлено?

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Уважаемые коллеги, владельцы ПЛ-2!
Убедительная просьба. Посчитайте, пожалуйста, на скольких иглах намотаны сотовые катушки в вариометре (Левый на фото. В котором 2 сотовые катушки) Данные нужны для изготовления реплики подобного вариометра.
Спасибо!

Антенный вариометр.
Наружная: 60 витков на оправке с внутренним диаметром 75 мм , провод 0,35 в "бумажной" оплётке на 29 шпильках.
Внутренней у меня нет, может кто ещё подскажет.

Большое спасибо. Уже 50% информации есть!

Нашелся повод вернуться к старой теме!

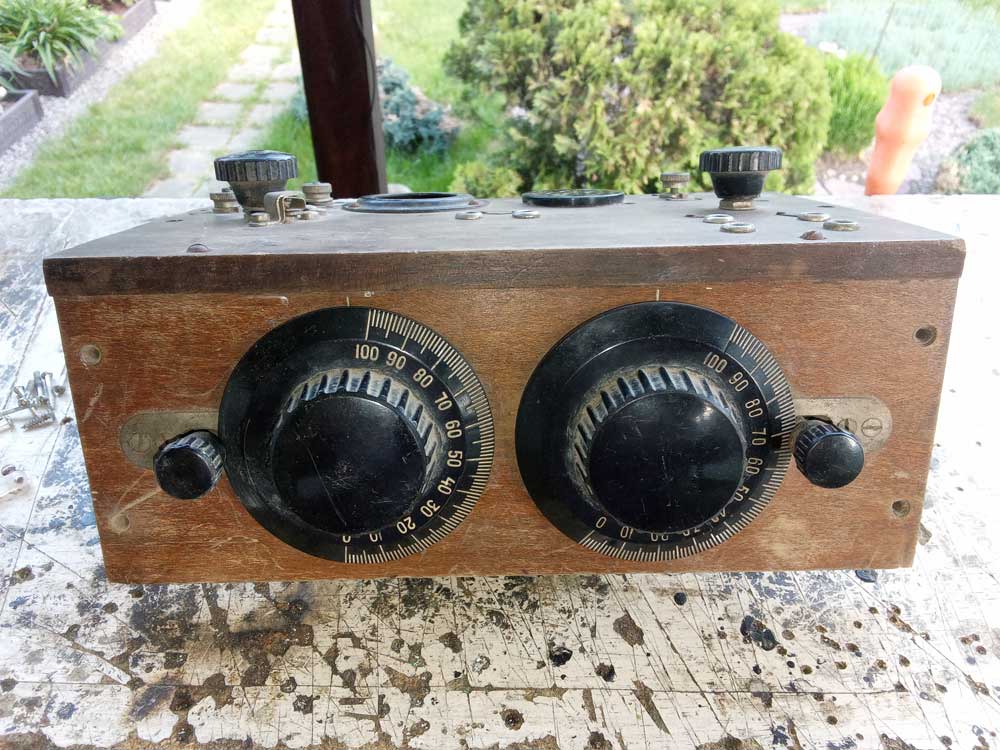

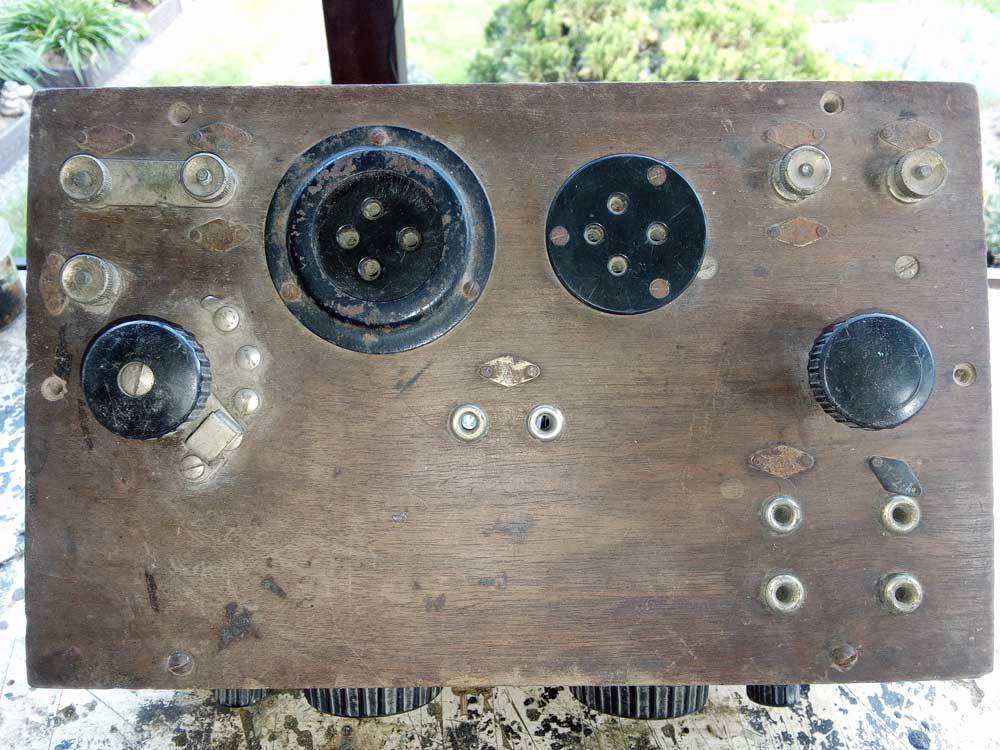

Вот такой, предстоит восстановить до рабочего состояния с максимально-возможным сохранением аутентичности:

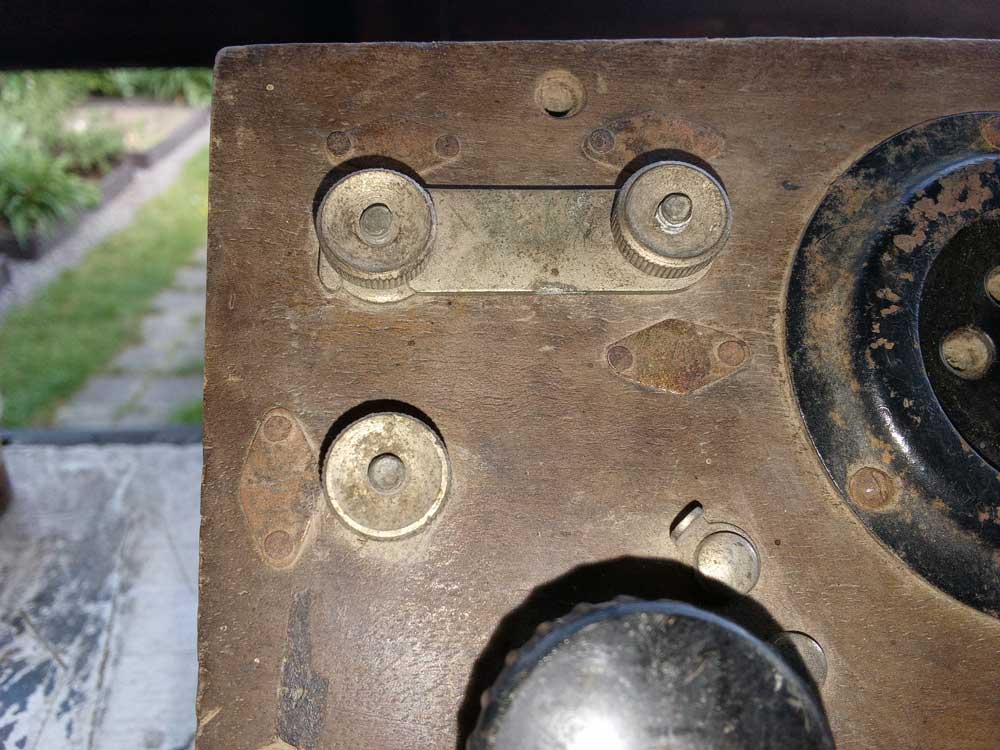

Чем он сразу показался интересным - во-первых цвет. Не припомню ПЛ-2 просто покрытых лаком а не крашенных (а то что это оригинальная отделка данного аппарата у меня сомнений нет). А во-вторых - незначительная казалось бы деталь в виде перемычки в левом верхнем углу*



Поначалу принял ее за переключатель диапазонов приема - известно что на ДВ в ПЛ-2 используется обычный параллельный колебательный контур, а на СВ он преобразуется в последовательный. На многих детекторных приемниках тех времен это именно так и реализовано, с помощью перемычки. Однако внимательно рассмотрев, понял что переключение диапазонов приема здесь сделано обычным для этой модели способом, переключателем, а перемычка служит для перевода приемника в одноламповый режим. На "обычных" ПЛ-2 просто вытаскивается вторая, а наушники вставляются в пару гнезд подключенных параллельно первичной обмотке трансформатора. Здесь же разомкнутая перемычка отсекает первичку от гнезда наушников, тем самым она более их не шунтирует и предположительно громкость приема может быть выше. Так это или нет - посмотрим.

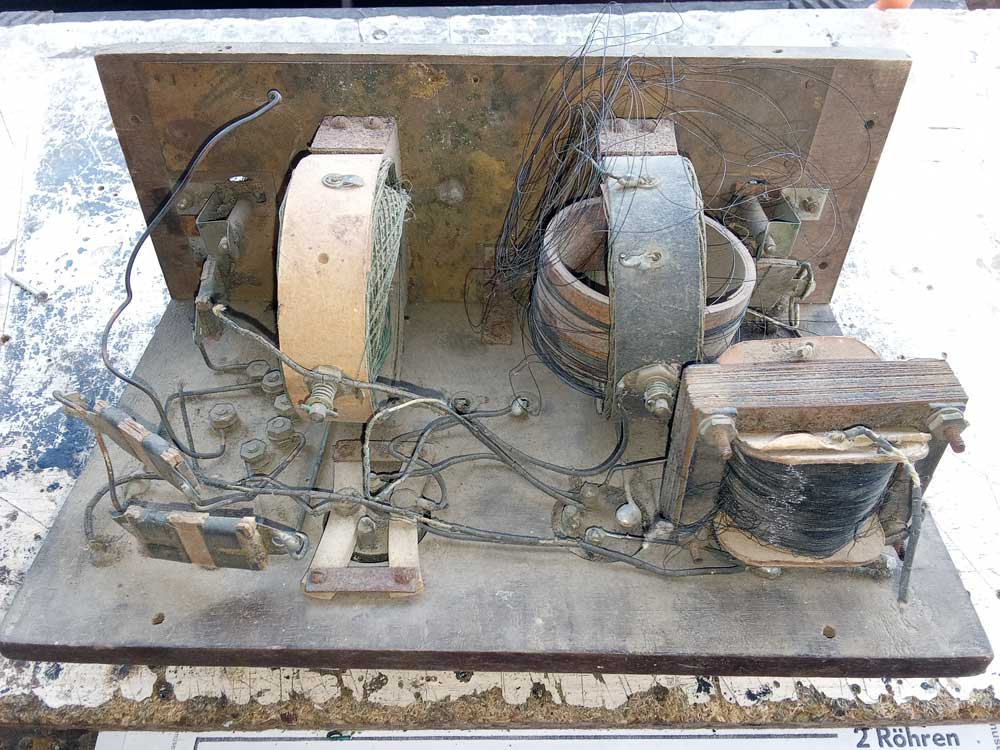

В остальном все как положено - вариометры, трансформатор, конденсаторы, ручки, гнезда... Не без изъянов конечно - с вариометра ОС слетела часть обмотки ротора, на настроечном тоже есть повреждения провода, как и видны обрывы на трансформаторе. Нету гридлика.



А в остальном вполне себе неплохо, все лечится. Правда вот корпуса нет, в наличии лишь угловая панель с начинкой, но и корпус изготовим, благо именно такой опыт имеется. Словом, на ближайшие пару-тройку недель предстоит интересное, увлекательное занятие, о котором постараюсь сообщать здесь.

Жаль вот только вместе с корпусом утерян и заводской шильдик. Было бы интересно узнать кто и когда изготовил вот такую модификацию.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

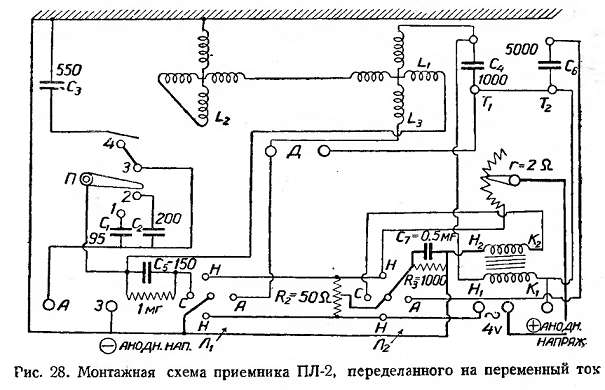

Схема с перемычкой нарисована в книжке Анисимова и видимо это более поздний вариант

"...Это другое...":)

Приведенная схема не подходит к моему ПЛу, чуть позже покажу чем. Хотя и отличается от классической - добавлена ёмкость в 0,5 мкФ в питание.
А сегодня внимательней присмотрелся к коммутации, и оказалось что мои ранние предположения о роли перемычки неверны - на самом деле она соединяет-отсекает нижний по схеме конец вторичной обмотки трансформатора от земли. Зачем это - вообще загадка.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

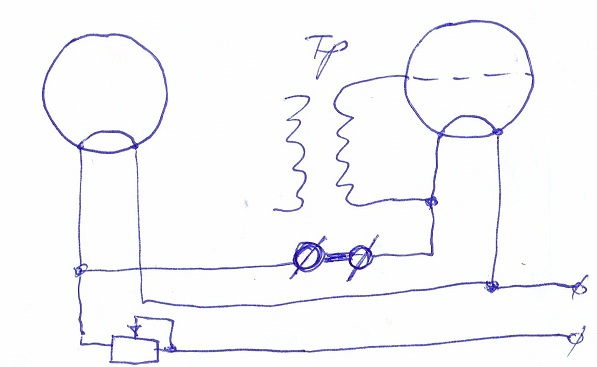

если было сделано вот так, то загадки нет

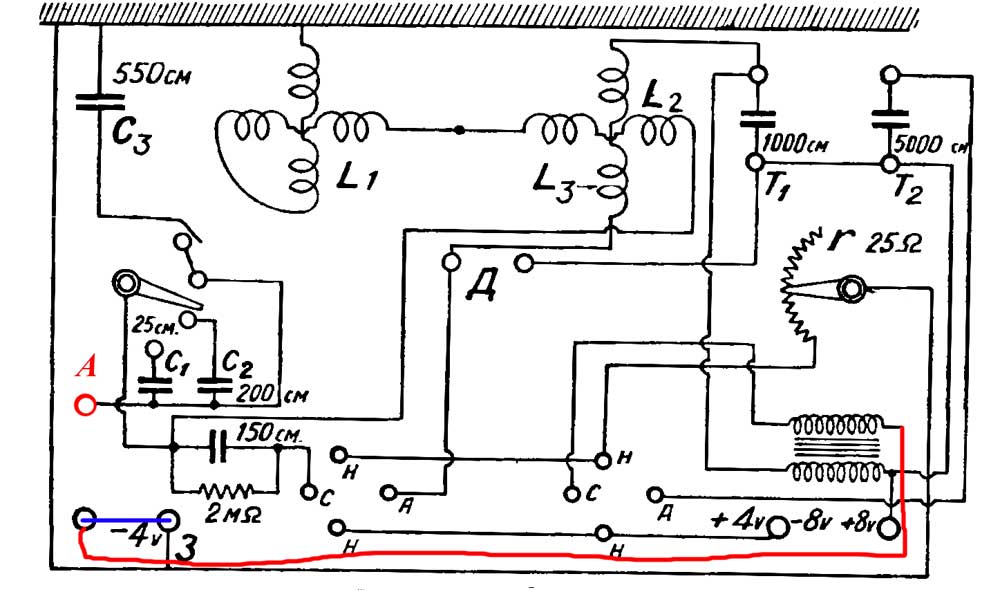

Не так. Накалы обоих ламп запараллелены намертво. А перемычка здесь (обозначена синим):



Соединяет нижний по схеме конец вторичной обмотки транса с землей. Зажим антенны перенесен.
Кстати, на сайте В.Харченко есть фото такого же приемника, с перемычкой. Правда она плохо видна с показанного ракурса, но можно разглядеть:

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

для такого варианта
