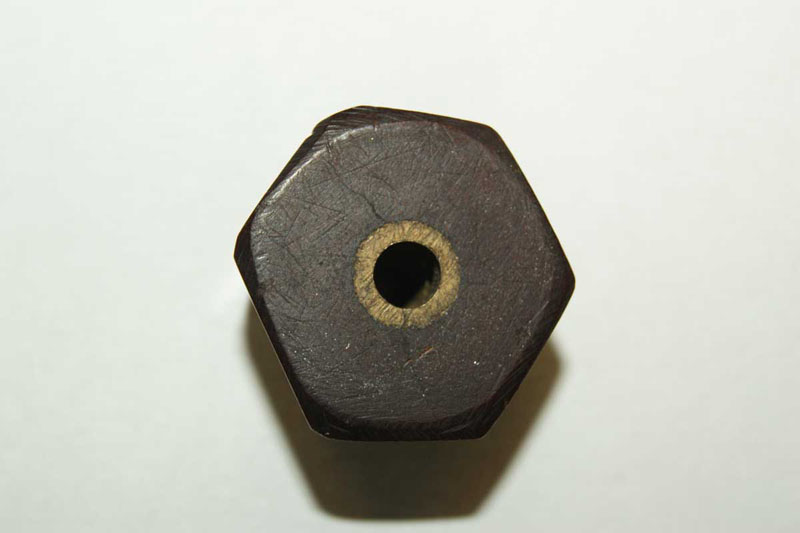

Владимир, вот фото ручки с обратной стороны



Как видите, никаких обозначений нет, втулка из латуни.
Вообще с этого ракурса бросается в глаза что сама ручка очень кособока, выточена чуть ли не вручную.

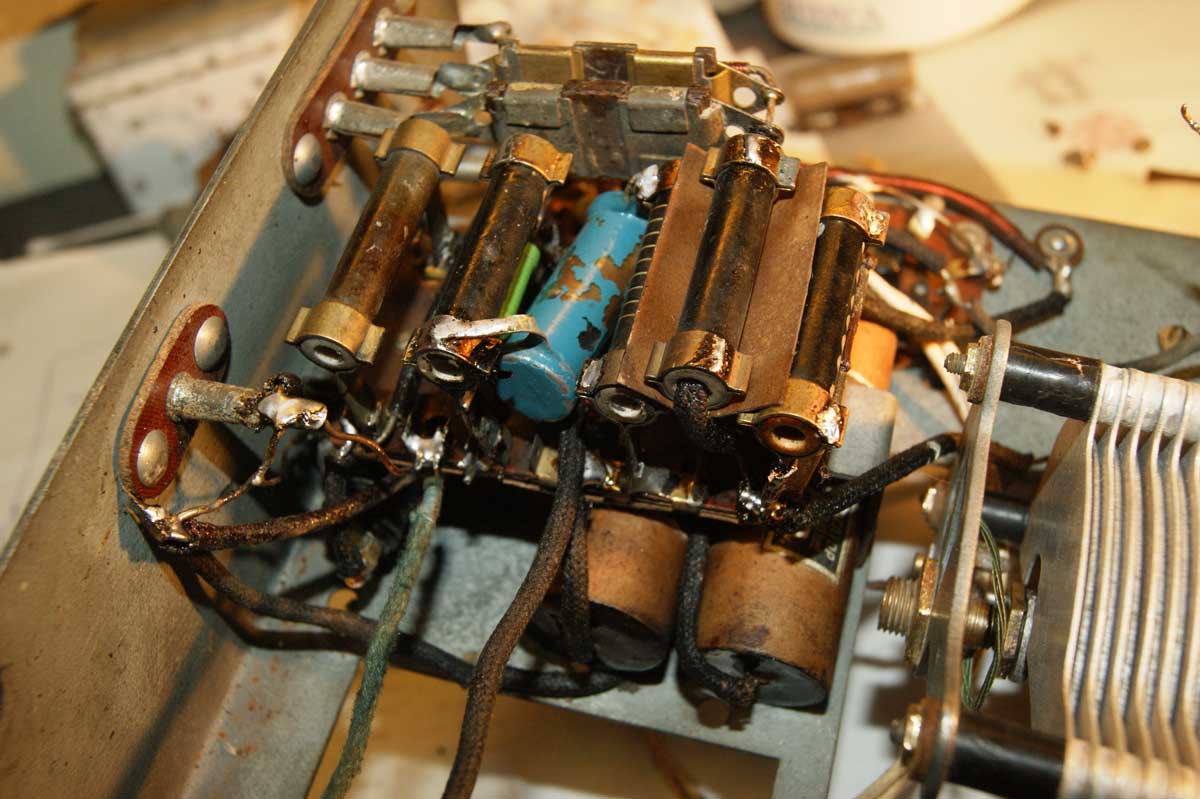

Конденсаторы малой емкости, примененные в Р-2 - устаревшего типа, со слюдяным диэлектриком.



Большинство, как ни странно, вполне даже в пригодном состоянии, емкость отличается от номинальной в пределах 20%.

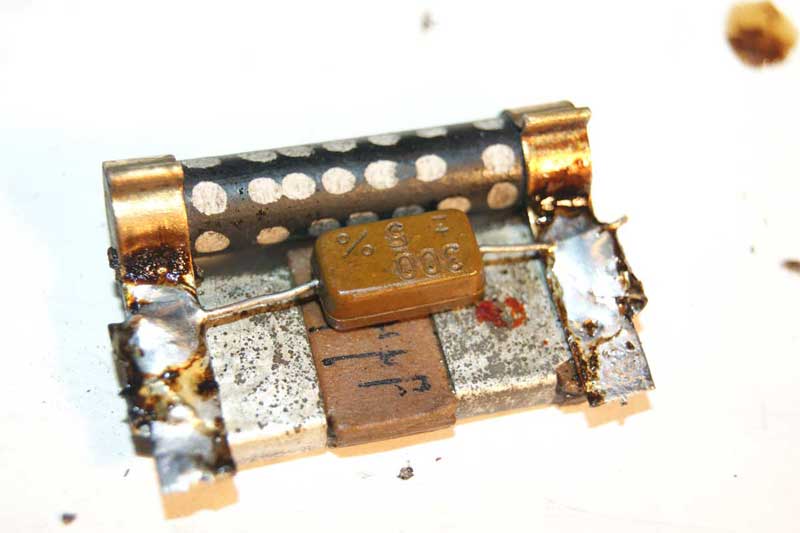

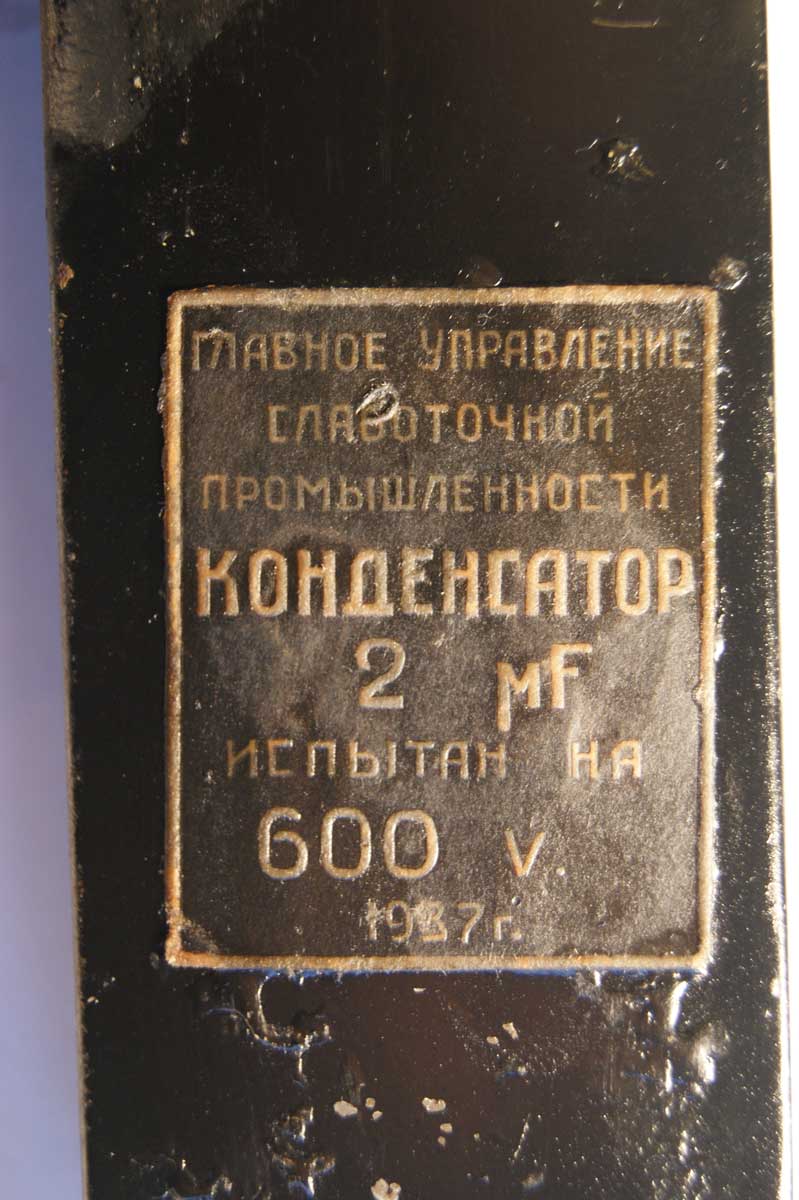

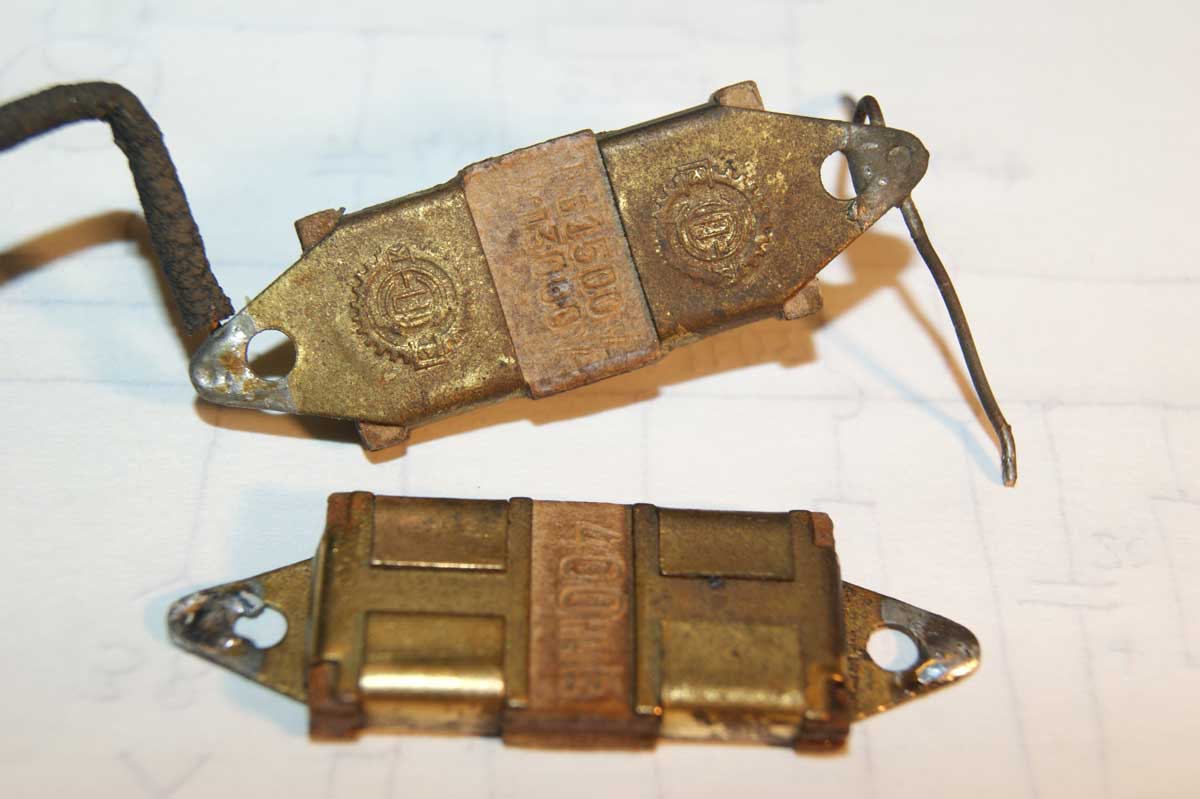

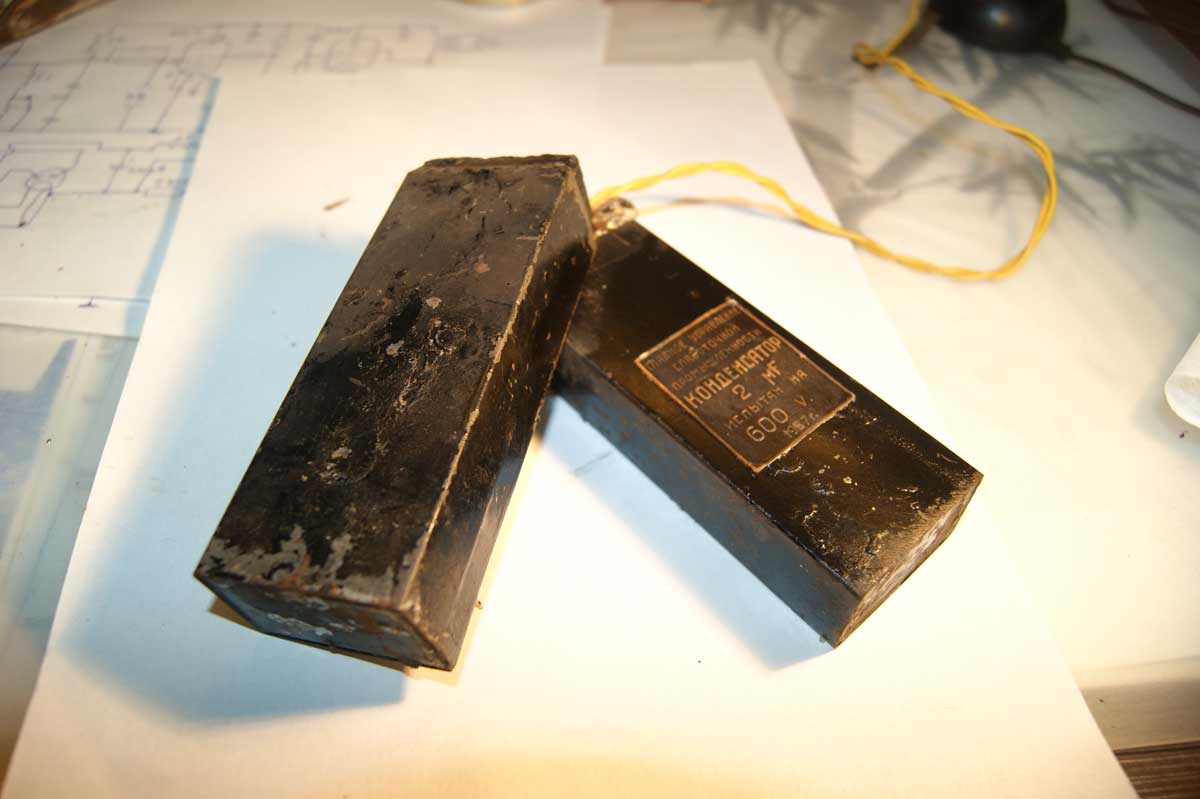

Дополнительные "микрофарады", прикрученные к боковой стенке и предположительно не оригинальные - бруски в металлическом корпусе емкостью по 2 мкФ, произведенные в 1937 году.





Размеры - 112Х43Х27 мм. По внешнему виду все понятно, проверять даже не стал - однозначно под замену.

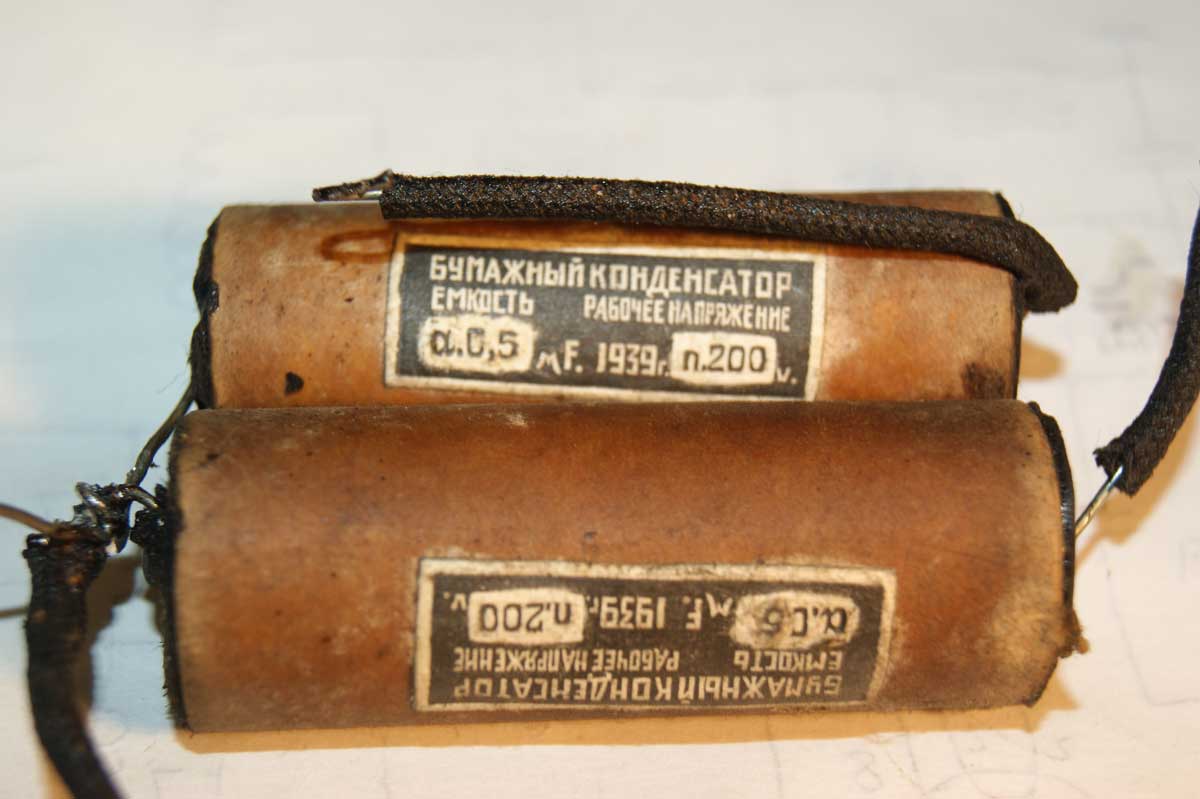

А вот конденсаторы емкостью в 0,5 мкФ трубчатой формы и судя по нетронутым пайкам "родные"...





... очень даже себе живехоньки, показывая лишь ненамного завышенную от номинала емкость. Поставим их на место.

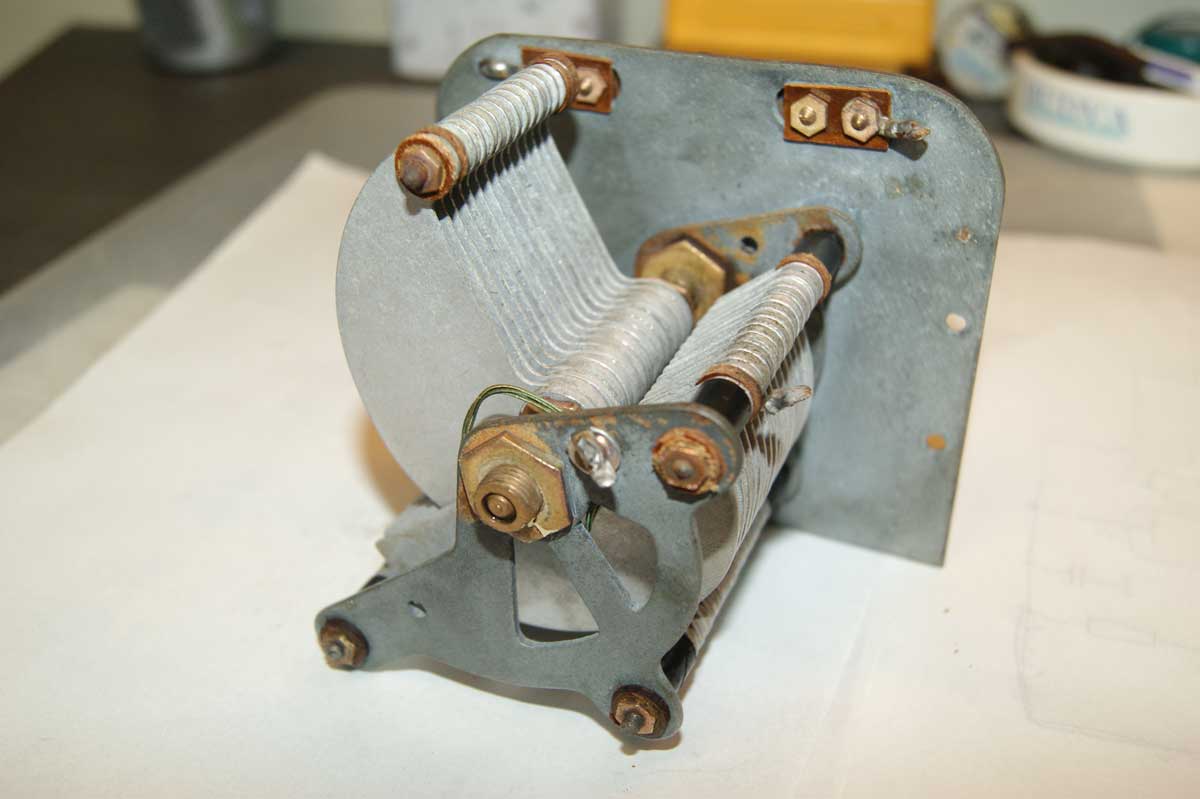

КПЕ - вполне добротный агрегат емкостью от 15 до 700 пФ, с "прямым" приводом, без замедлителя.



Маркировок не заметил, но вполне возможно что и "радиофронтовского" же выпуска - можно сравнить с аналогичным агрегатом из вполне современного этому Р-2 детекторного приемника ДП.
Его пришлось лишь промыть и отрегулировать центровку ротора с помощью эксцентриковой втулки на задней крышке.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

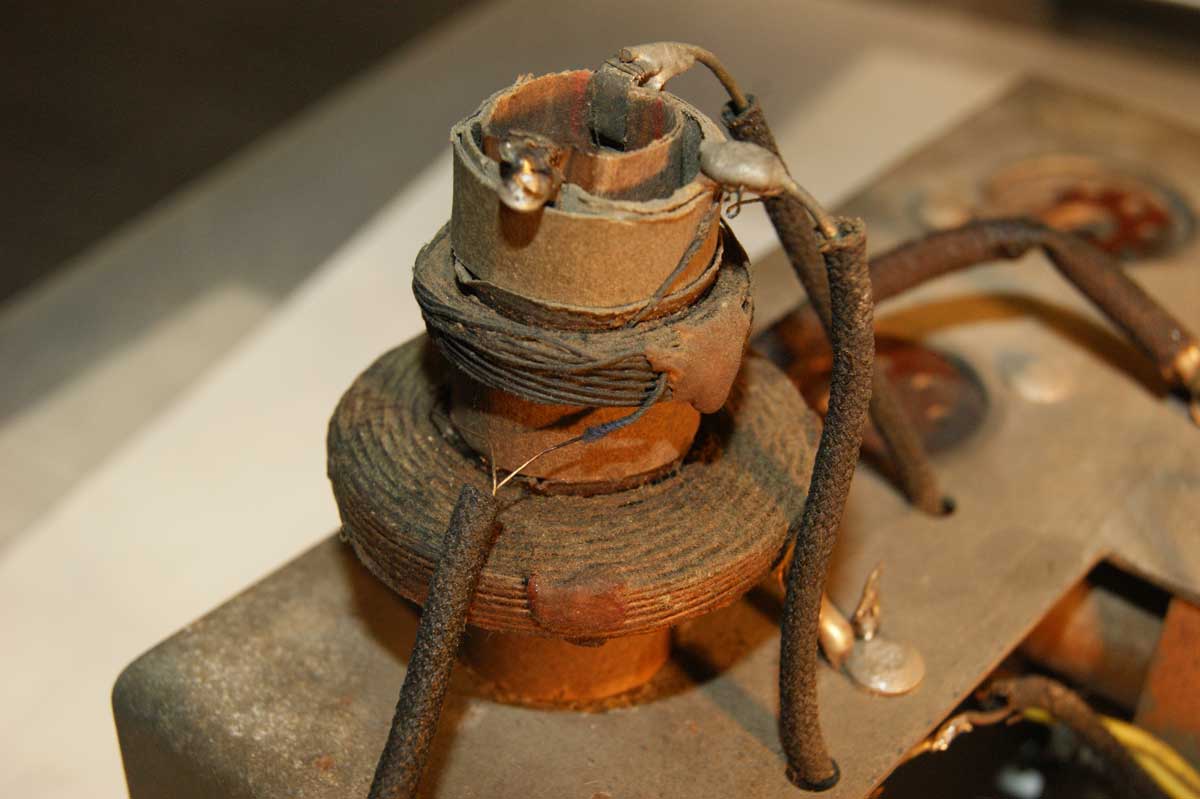

Контурная катушка намотана в две секции "универсалью", проводом диаметром примерно 0,15 мм в шелковой изоляции. На СВ используется верхняя малая секция, на ДВ - обе сразу.



Диаметр картонного каркаса - 22 мм.
Внутри нее вставлена катушка обратной связи, также исполненная на картонном цилиндре диаметром 16 мм.

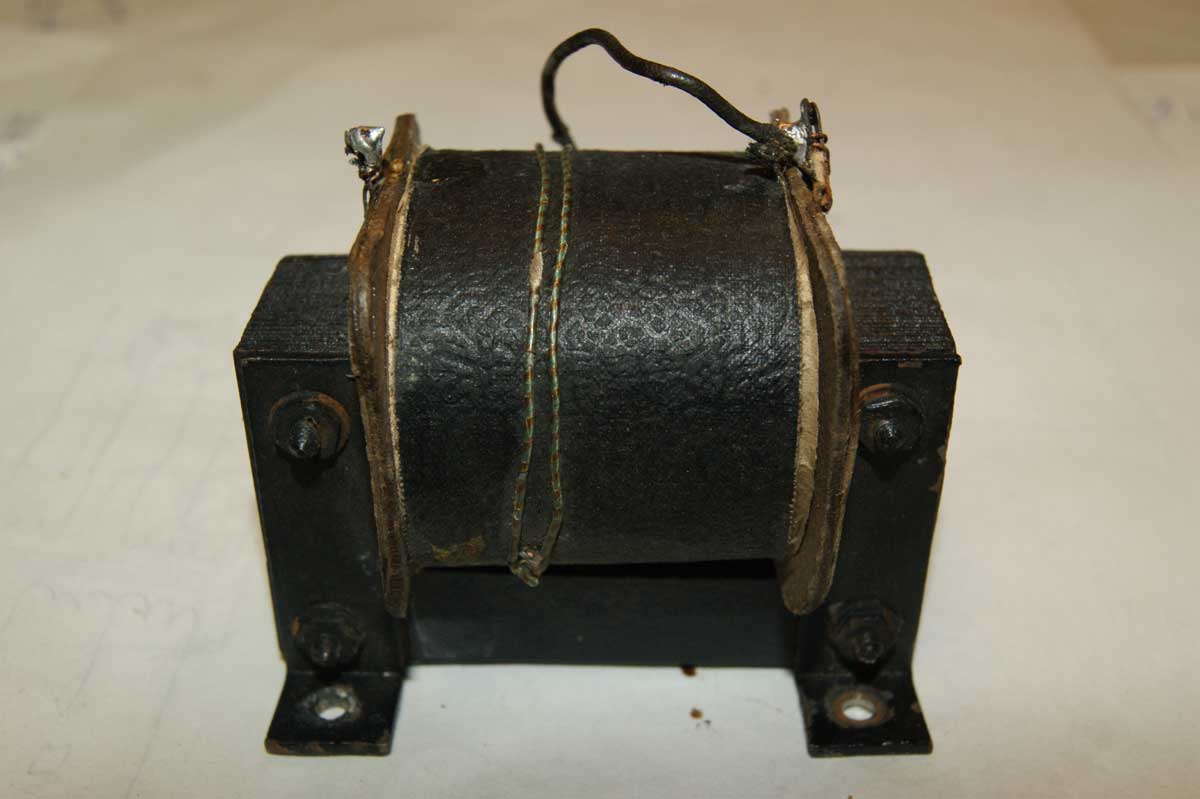

Дроссель фильтра питания намотан на сердечнике из П-образных пластин, диаметр провода обмотки - примерно 0,12 мм, общее сопротивление - 1160 Ом.



Используемые в схеме резисторы - сопротивления Каминского. Со временем конечно потеряли свой номинал, пришлось подпаивать к выводам снизу современные детали. Основной монтаж выполнен на небольшой плате из гетинакса, с двумя рядами контактов.

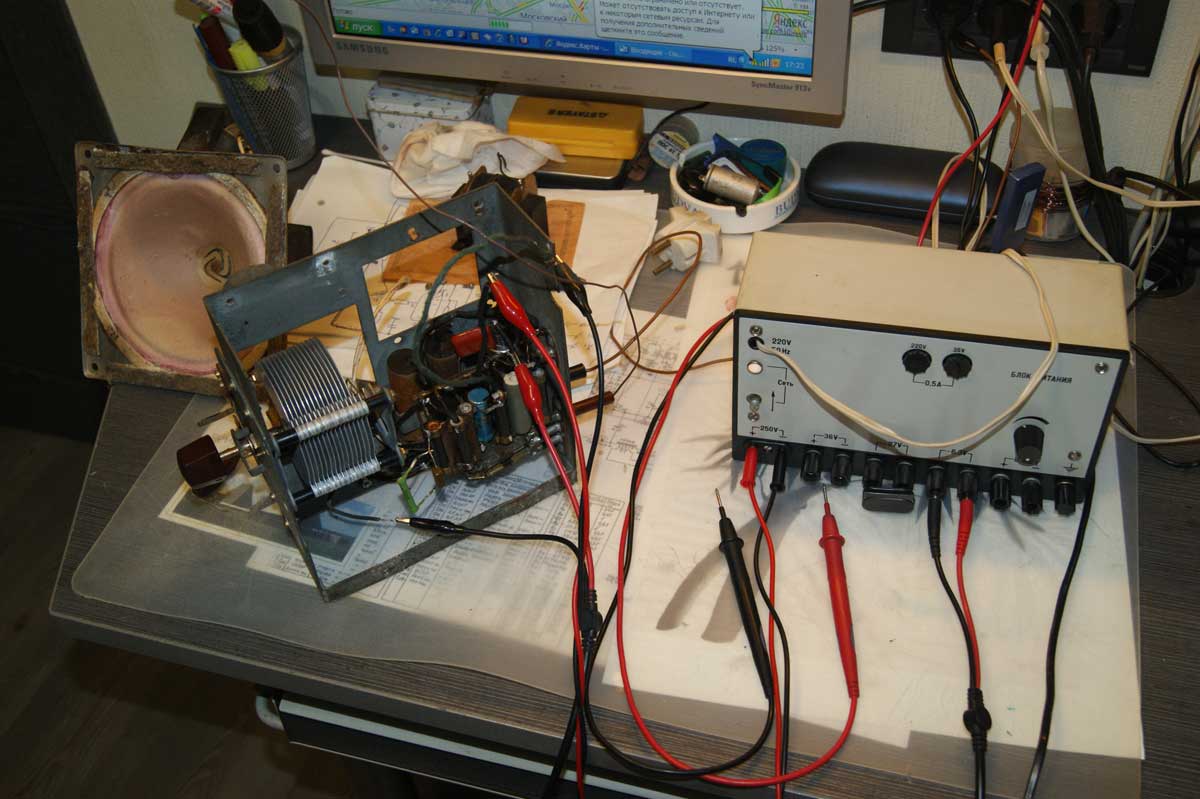

Итак, все более-менее проверено, можно попробовать включить приемник от внешнего источника питания.



После включения на ДВ удается поймать одну станцию, "Радио России", она из местных наиболее мощная. Но громкость очень мала. Замер анодного напряжения показал его сильное падение, есть подозрение на круглые бумажные конденсаторы по 0,5 мкФ. Их временная замена приводит к повышению анодного, придется конденсаторы менять.
Осторожно извлекаем внутренности...



...и вместо них вставляем герметичные и практически вечные КБГ-М2. Ставим на место.
Громкость увеличилась, но все равно мала.
Попробуем "поиграться" с сеточным конденсатором первой лампы, его значение - всего 50пФ, что в общем-то мало (на ДВ-СВ приемниках обычно ставится 200-300 пФ).
Сопротивление "Каминского" - 1,2 МОм вместо номинальных 0,6 МОм, это вполне допустимо.
Подпаиваем дополнительный слюдяной конденсатор...



...громкость еще увеличилась, теперь можно слушать не напрягаясь. Учитывая незначительную длину антенны - вполне нормально, другие приемники такого класса (тот же самый ДКЕ) показывают примерно такой же результат.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

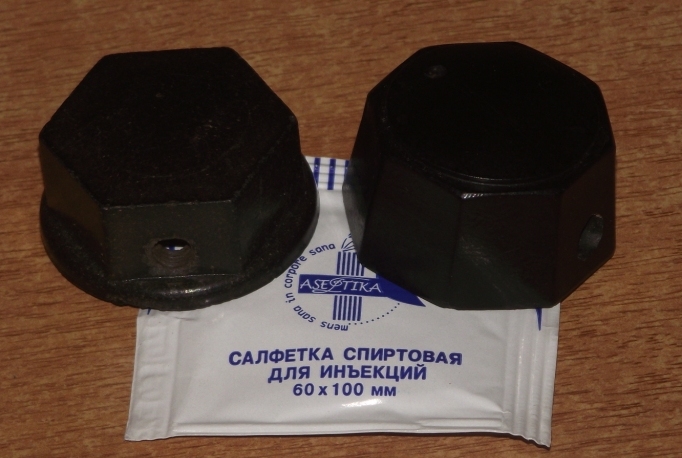

Провел небольшой эксперимент с ручками от "Радиофронта" и от СИ 235 -

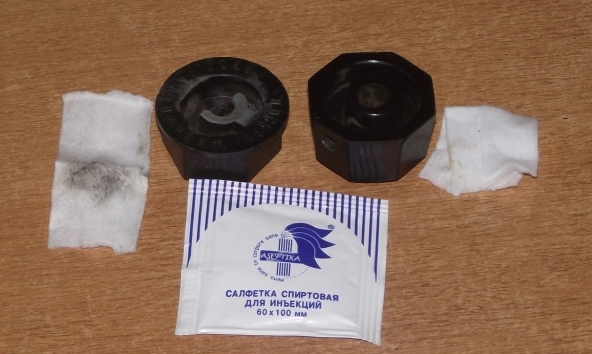

протёр их проспиртованной салфеткой, что бы определить - мастичная ли радиофронтовская ручка.

Впрочем, что у Си- бакелитовая известно давно.
Сергей!
А с ручкой Р-2 так не экспериментировали?

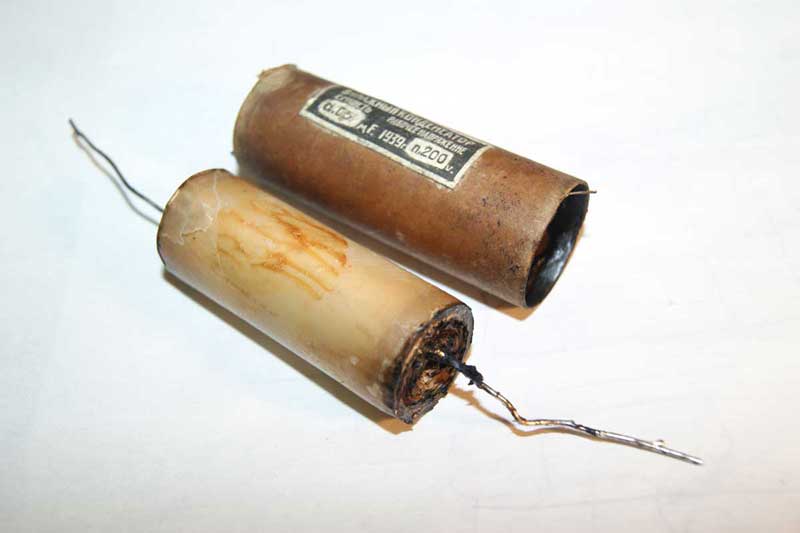

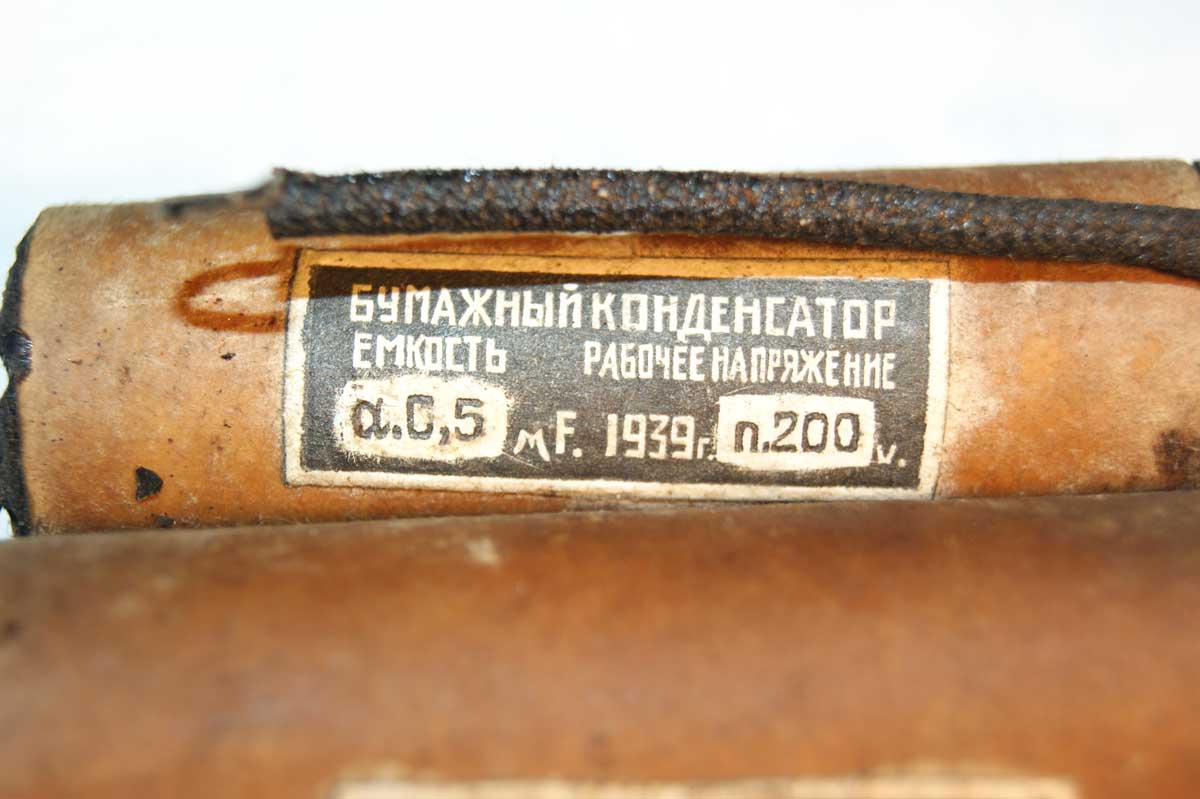

Сергей, а нельзя ли клонировать этикетку с бумажного конденсатора?

Сереж, можно.

Только в оригинале надписи золотом и тисненые.
Просто картинку попробую на досуге отретушировать в ч-б варианте.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

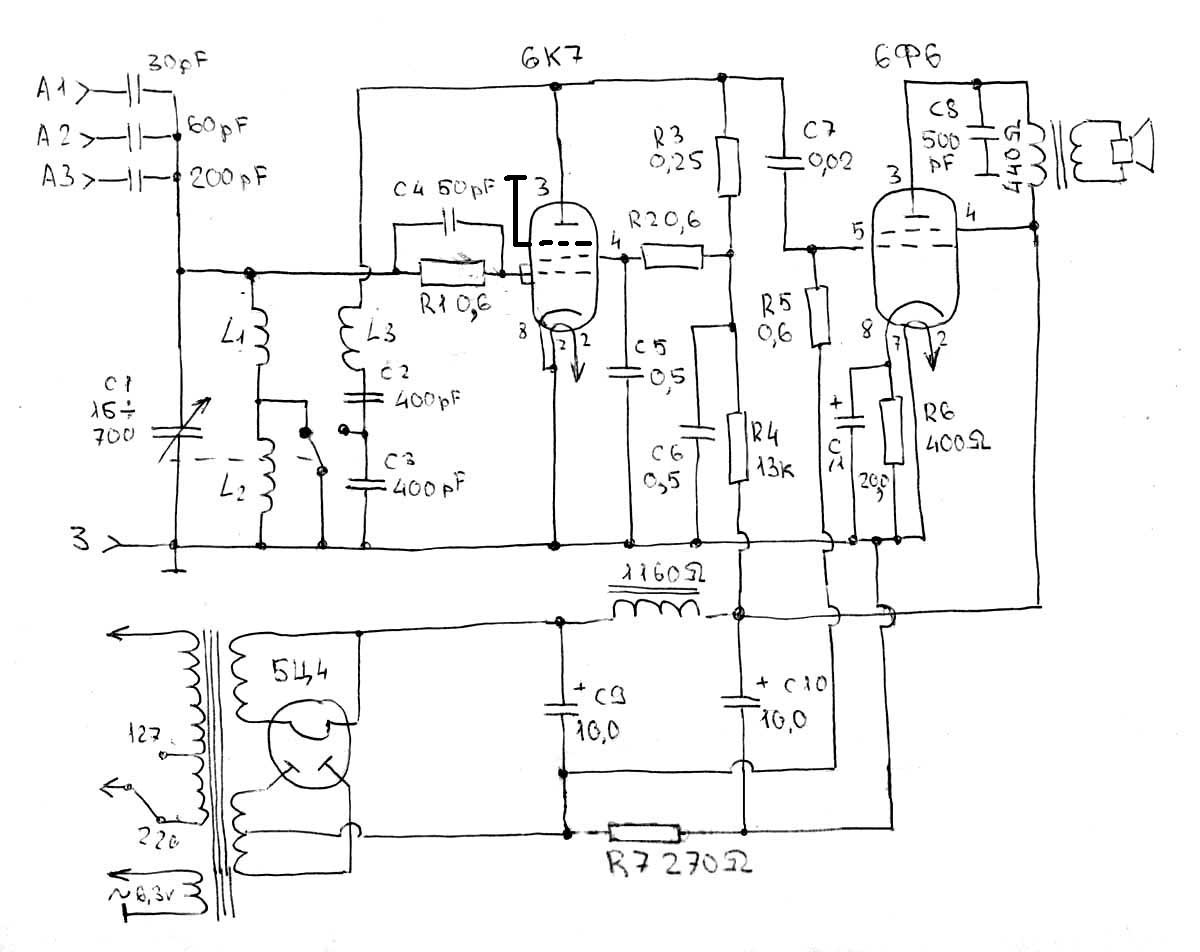

По мантажу удалось восстановить электрическую схему приемника (с оригинальными номиналами деталей, кроме электролитов).



Дело осталось за питанием - изготовить подходящий трансфоматор и все смонтировать.
Между тем, внимательно рассмотрев скобы крепления электролитических конденсаторов фильтра, установил что и они подвергались переделке.

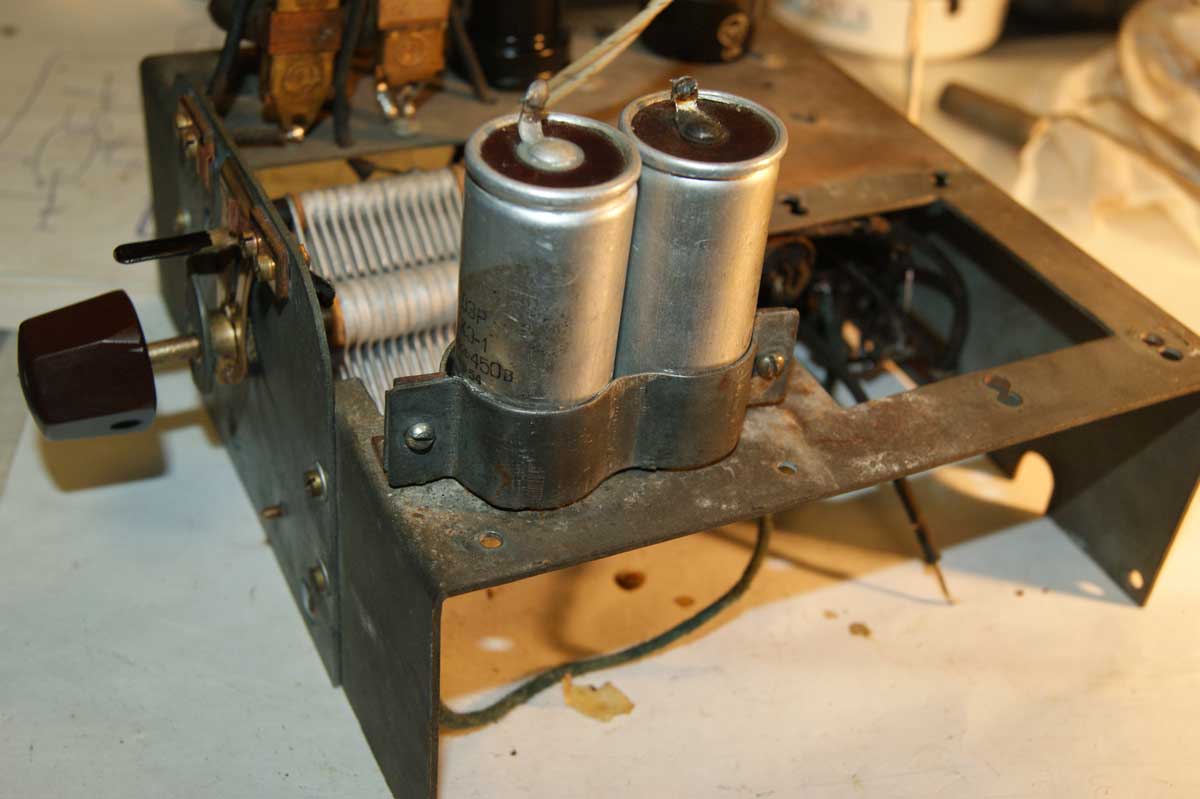

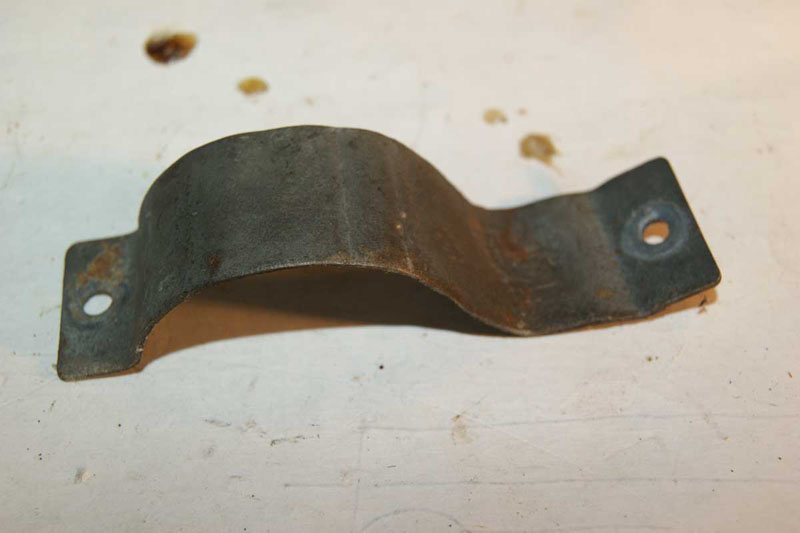

Скобы явно перегибались, в оригинальном состоянии они держали два конденсатора. Путем несложной механической работы удалось восстановить их предполагаемый первоначальный вид и установить два электролита емкостью по 10 мкФ.

_________________
Ленивые все делают быстро. Чтобы поскорее избавиться от работы. И делают
качественно. Чтобы потом не переделывать.

Привет Серёга!
Спасибо за подробный рассказ о "Р-2", давно хотел узнать о нём хоть что-то. В своё время делал приёмник примерно по такой схеме. Для увеличения громкости необходимо подобрать оптимальную обратную связь (для "Р-2" это С2 и С3).

Ждём с нетерпением продолжения.

Все верно, Сергей.

Вот тут дилемма - оставлять по-возможности оригинальное состояние приемника или заниматься "улучшайзингом"
Попробую поэкспериментировать, временно заменив оригинальные конденсаторы на КПЕ.
На средних волнах плохая чувствительность, еле слышно пару-тройку
станций. Хотя, конечно, антенну нормальную - картина стала бы как пить другой.

Кстати, после окончательной сборки - бери в тест-драйв на недельку, отчитаешься, как он поведет себя в хороших для приема условиях .
